La méthode facile pour obtenir des symboles, des empreintes de circuit imprimé et des modèles 3D

SamacSys et Mouser proposent une solution cliquer-déposer simple permettant d’obtenir des symboles schématiques, des empreintes de circuit imprimé et des modèles 3D pour des millions de pièces. Cette solution peut être utilisée GRATUITEMENT par tous les ingénieurs et s’intègre dans tous les outils de CAO électronique majeurs.

Symboles

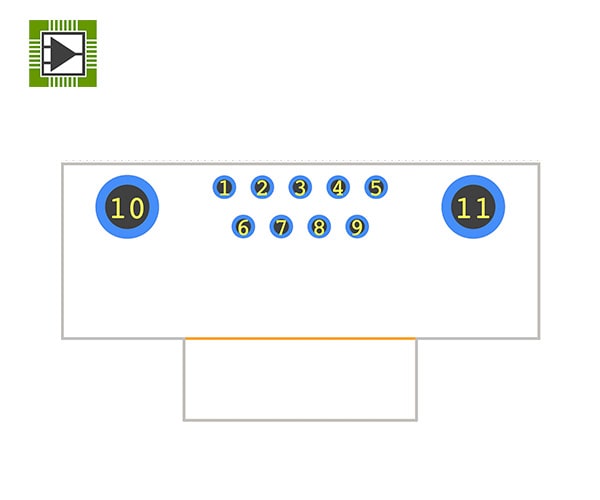

Empreintes

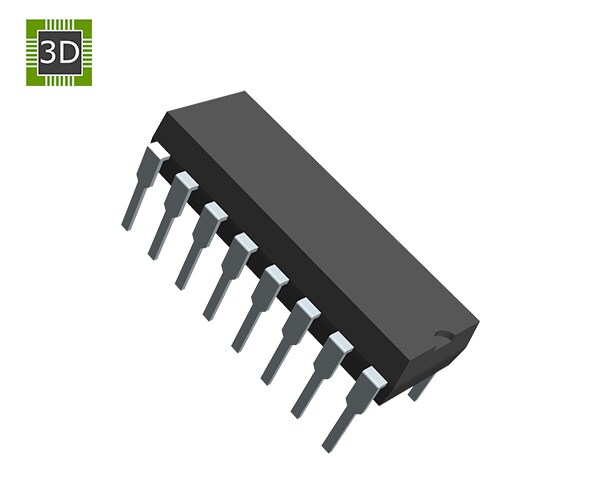

Modèles 3D

Premiers pas

Regardez la vidéo et découvrez comment commencer rapidement à utiliser la solution pour votre prochaine conception.

Comment utiliser les symboles schématiques et les empreintes de circuit imprimé :

Installez Library Loader - Les bibliothèques de pièces de circuit imprimé nécessitent le logiciel GRATUIT Library Loader pour pouvoir être converties au format de votre outil de CAO électronique.
Lancez Library Loader depuis son raccourci sur le bureau.
Ouvrez votre outil de CAO électronique, toutes les bibliothèques se chargent alors automatiquement.
Ou, si vous naviguez parmi les pièces de Mouser, il vous suffit de cliquer sur le symbole de modèle de CAO électronique du composant sur le site de Mouser et de le déplacer dans votre conception. Une fois sélectionnés, les symboles schématiques, les empreintes de circuit imprimé et les modèles 3D peuvent immédiatement être utilisés et positionnés.
Si une pièce n’a pas de symbole ou d’empreinte lorsque vous cliquez sur l’icône de téléchargement, vous pouvez en créer un/une ou demander une pièce. Il vous suffit d’utiliser l’assistant de SamacSys pour créer à la fois le symbole schématique et l’empreinte de circuit imprimé. Pour demander une pièce, renseignez les informations demandées (dont votre adresse e-mail) et SamacSys vous contactera une fois que son équipe d’ingénierie aura finalisé la pièce.

Empreinte, symbole de circuit imprimé et modèle 3D

Les symboles schématiques, les empreintes de circuit imprimé et les modèles mécaniques 3D sont disponibles

Empreinte et symbole de circuit imprimé

Seuls les symboles schématiques et les empreintes de circuit imprimé sont disponibles

Concevoir ou demander une empreinte ou un symbole de circuit imprimé

Aucun modèle n’est disponible actuellement. Possibilité de demander des symboles schématiques et des empreintes de circuit imprimé

Outils de CAO électronique pris en charge

Les symboles, les empreintes de circuit imprimé et les modèles 3D de SamacSys et Mouser sont pris en charge par tous les outils de CAO électronique majeurs tels que Altium, Cadence, Mentor Graphics, KiCad, Zuken et bien d’autres encore.
