Analog Devices Inc. Plateforme de développement de surveillance par conditions CN0549
La plateforme de développement de surveillance (CbM) basée sur des conditions CN0549 d'Analog Devices Inc. utilise la détection de vibrations de plus en plus importante pour les applications industrielles. Les entreprises cherchent à optimiser la durée de vie et les performances des machines et à réduire le coût de possession, tandis que certaines cherchent à développer de nouveaux modèles commerciaux autour de la fourniture de ces informations. Pour fournir une représentation précise des machines qui nécessitent une surveillance, de grands ensembles de données doivent être collectés pour déterminer un point de fonctionnement de base pour l'équipement dans les modes de fonctionnement normaux et les conditions de défaillance. Une fois ces données collectées, un algorithme ou une routine de détection de seuil peut être créé pour fournir une analyse correcte de cet équipement.
Le CbM nécessite de capturer les données de bande passante complète pour s'assurer que toutes les harmoniques, tous les repliements et autres interactions mécaniques dans le domaine du temps et de la fréquence sont prises en compte. Cette collecte de données nécessite un capteur haute performance et un système d'acquisition de données (DAQ) qui peuvent fournir une haute fidélité, des données en temps réel dans un outil ou une application d'analyse de données.
L'utilisation d'outils établis tels que MATLAB® ou de nouveaux outils basés sur Python tels que Tensorflow, l'analyse des données, le profilage des machines et la création d'algorithmes pour une prise de décision intelligente est beaucoup plus simple.
La détection des vibrations domine traditionnellement la plupart des applications de CbM en raison de la disponibilité des capteurs, et la science sous-jacente à l'analyse est mieux comprise. La norme électronique piézoélectrique (IEPE) intégrée est une norme d'interface de signalisation populaire pour les capteurs piézo et les systèmes microélectroniques mécaniques (MEMS) haut de gamme, répandus dans l'industrie d'aujourd'hui.
Caractéristiques
- Les données de l'accéléromètre MEMs à large bande passante sont générées au format populaire IEPE
- Montage facile sur les machines (pompes, ventilateurs et moteurs) tout en maintenant l'intégrité du signal du capteur
- La solution DAQ fournit une haute fidélité, une bande passante d'entrée analogique IEPE de CC à 54 kHz
- Le logiciel FPGA intégré capture et stocke les données brutes pour le traitement local intégré ou en réseau
- L'application d'oscilloscope IIO permet aux utilisateurs de visualiser rapidement les données à des fins d'évaluation
Cartes nécessaires pour évaluer ce circuit
- Interface compatible IEPE EVAL-CN0532-EBZ pour accéléromètre MEMS à large bande
- Système d'acquisition de données 24 bits EVAL-CN0540-ARDZ pour capteurs IEPE
- Bloc de montage optimisé mécaniquement EVAL-XLMOUNT1 pour cartes accéléromètres MEMs
Vidéos
Équipement nécessaire
- EVAL-CN0532-EBZ
- EVAL-CN0540-ARDZ
- EVAL-XLMOUNT1
- Carte de développement FPGA (DE10-Nano ou Cora Z7-07s)
- Carte MicroSD 16 Go avec Image Kuiper Linux installée
Cartes associées
Analog Devices Inc. Carte d'évaluation de circuit CN-0532 (EVAL-CN0532-EBZ)
Fournit une interface compatible IEPE pour les accéléromètres MEMS à large bande.
Analog Devices Inc. Carte d'acquisition de données IEPE (EVAL-CN0540-ARDZ)
Système d'acquisition de données (DAQ) conçu pour démontrer la détection de vibrations pour la surveillance conditionnelle.
Analog Devices Inc. Bloc de montage EVAL-XLMOUNT1
Bloc de montage optimisé mécaniquement pour les cartes détachables d'accéléromètre.

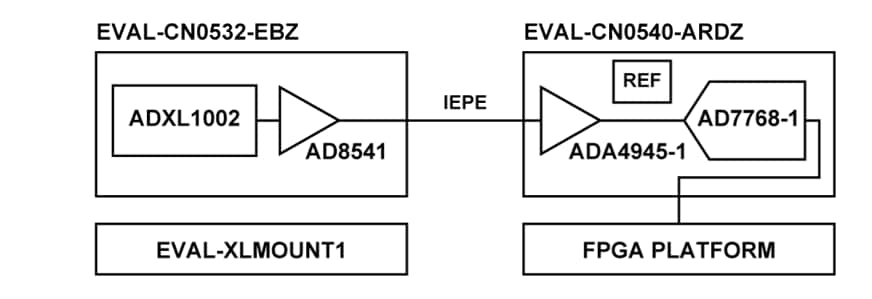

Schéma de principe du système
