Analog Devices / Maxim Integrated Kit d'évaluation MAX86176EVKIT
Le kit d'évaluation MAX86176EVKIT d'Analog Devices fournit une plateforme pour évaluer les fonctionnalités et caractéristiques du frontal analogique (AFE) PPG et ECG MAX86176. Le MAX86176 est une solution complète de photopléthysmogramme (PPG) et d’électrocardiogramme (ECG) pour les applications portables. Le MAX86176 présente un rapport signal-bruit de 110 dB pour le PPG et un taux de réjection en mode commun >110 dB pour l’ECG. Ce dispositif est conçu pour optimiser les performances des électrodes sèches en permettant des facteurs de forme portables tels que le poignet, la poitrine, l’abdomen, le front et les vêtements intelligents.

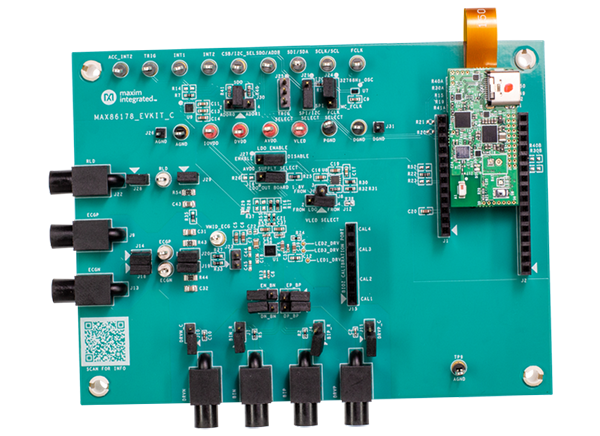

Le kit d'évaluation MAX86176EVKIT d'Analog Devices est constitué d'une carte de microcontrôleur (MAXSENSORBLE_HEADER_EVKIT_A) et d'une carte de capteur (MAX86176_EVKIT_A). La carte de capteur inclut un MAX86176 préinstallé dans un boîtier WLP de 2,73 x 2,71 mm. Pour permettre des capacités de mesure PPG et ECG, la carte de capteur contient également 3 LED (rouge, verte et IR), 3 photodiodes discrètes, un module à 3 LED et 1 photodiode et des configurations de composants sur le canal ECG. Le kit d’évaluation peut être alimenté par une connexion USB à un PC à l’aide d’un câble USB-C vers USB-A ou d’une batterie LiPo. Le kit MAX86176EVKIT peut également servir de relais de données sans fil lorsqu'il est utilisé avec une clé USB BLUETOOTH® LE de Cypress en option (non fournie). Le kit est préchargé avec le micrologiciel le plus récent, qui peut être mis à jour, le cas échéant, à l’aide de la carte de programmation incluse.
Caractéristiques
- Interface frontale analogique PPG et ECG MAX86176
- Points de test pour tous les signaux clés
- Surveillance et traçage en temps réel
- Capacités d’enregistrement des données
- Connectivité et alimentation USB
- Connectivité Bluetooth LE en option
- Logiciel IUG compatible Windows
- Facilite les tests de conformité à la norme CEI 60601-2-47
Dispositif pris en charge
Analog Devices / Maxim Integrated Interface frontale analogique (AFE) PPG et ECG MAX86176
Une solution complète de photopléthysmogramme (PPG) et d’électrocardiogramme (ECG) pour les applications portables.
