Diodes Incorporated Verrous automobiles à effet Hall AH3711Q

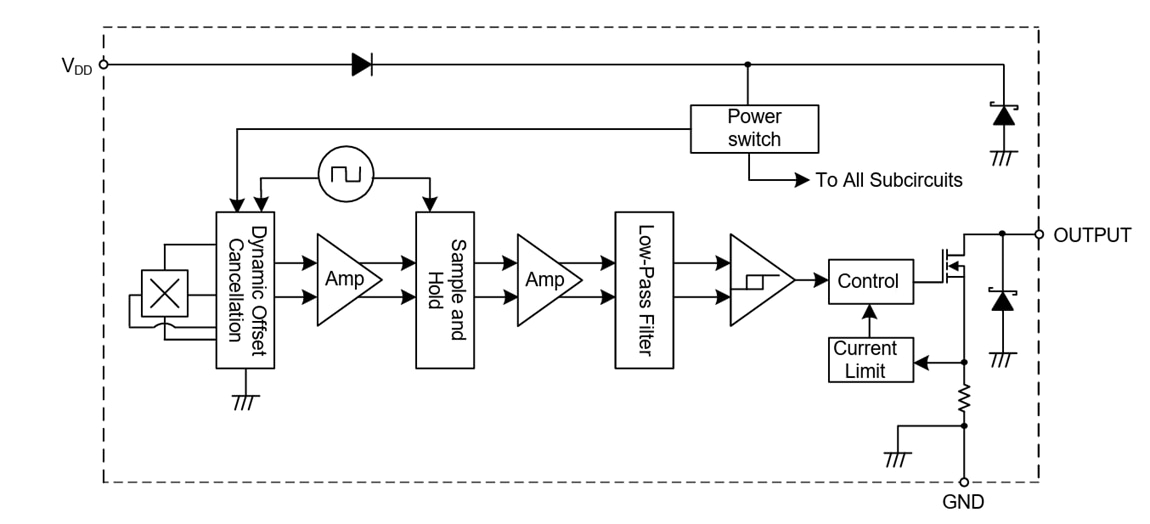

Les verrous automobiles à effet Hall AH3711Q de Diodes Incorporated sont conçus pour la commutation de moteurs CC brushless, de codeurs angulaires/linéaires, la mesure de vitesse et les capteurs de position dans les applications automobiles. L'AH3711Q à homologation AEC-Q100, à haute tension et à haute sensibilité est optimisé pour fonctionner sur une plage d'alimentation de 3 à 27 V. L'architecture stabilisée par découpage et un régulateur interne de bande interdite fournissent une alimentation à compensation thermique pour des circuits internes.

Les Verrous automobiles à effet Hall AH3711Q de Diodes Inc offrent robustesse et protection, ainsi qu'une diode de blocage inverse à serre-câbles Zener sur l’alimentation, tandis que la sortie présente une limite de surintensité et un serre-câbles Zener. La sortie unique à drain ouvert peut être activée au pôle sud et désactivée au pôle nord, sous une force suffisante dans les deux cas. Lorsque la densité de flux magnétique (B) perpendiculaire au boîtier dépasse le point de fonctionnement (BOP), la sortie est activée (mise à niveau basse). La sortie reste verrouillée jusqu’à ce que la densité de flux magnétique s’inverse et tombe en dessous du point de libération (BRP). La polarité de fonctionnement et de libération magnétique est opposée pour les boîtiers SOT23 (type S) et SC59. Pour fonctionner, les boîtiers SOT23 (type S) et SIP-3 (boîtier Bulk) nécessitent la présence du pôle sud du côté marqué des pièces, et le SC59 nécessite la présence du pôle sud du côté non marqué des pièces.

Caractéristiques

Verrouillage bipolaire : pôle sud activé, pôle nord désactivé, plage de tension de fonctionnement de 3 à 27 V, tension de décharge de charge jusqu'à 40 V
Sensibilité élevée : Bop et Brp de 10 G standard
Résistant au stress physique
Sortie unique à drain ouvert
Sortie avec limite de surintensité
La conception stabilisée par hacheur fournit
- Haute stabilité de la température
- Dérive minimale de point de commutation
- Immunité améliorée au stress
Bonne immunité au bruit RF

Diode de blocage inverse et serre-câbles Zener sur l'alimentation électrique
Température de fonctionnement : de 40 °C à +150 °C
DES HBM : 8 kV, CDM : 1 kV
Norme industrielle SC59, SOT23 (type S) et SIP-3 (boîtier Bulk)
Totalement sans plomb et conforme à la directive RoHS
Dispositif « vert », sans halogène ni antimoine
Pour des applications automobiles nécessitant un contrôle spécifique de modifications, cette pièce est homologuée AEC-Q100, compatible PHPP et fabriquée dans des installations à certification IATF 16949

Applications

Commutation de moteurs brushless à CC
Mesure des tours par minute (t/min.)
Débitmètres

Codeurs angulaires et linéaires et capteurs de positions
Commutation sans contact, mesure de vitesses et détection/indexation de positions angulaires dans des applications automobiles
