Infineon Technologies cartes démo TLS850F3TU V33 et V50
Les cartes de démonstration TLS850F3TU V33 et V50 Infineon Technologies sont utilisées pendant le processus de conception pour évaluer respectivement les régulateurs de tension TLS850F3TUV33 et TLS850F3TUV50. Ces cartes de démo disposent d’une capacité de courant de 500 mA, d’une consommation de courant ultra-basse, d’un circuit chien de garde pour la surveillance d’un microprocesseur et d’un inhibiteur de chien de garde. Les cartes de démonstration TLS850F3TU V33 et V50 offrent une supervision de la tension de sortie par un circuit de réinitialisation avec un temps de retard programmable, une limitation du courant de sortie et un arrêt en cas de surchauffe. Les applications comprennent des systèmes télématiques, des systèmes de navigation, des caméras de système d’aide à la conduite (ADAS) et des systèmes radar et des modules de contrôle de la carrosserie.
Caractéristiques
- Tension de sortie :
- 3,3 V ±2 % (TLS850F3TU V33)
- 5,5 V ±2 % (TLS850F3TU V50)
- Capacité de courant de 500 mA
- Plage de tension d’entrée de 3 V à 42 V
- Stable avec un condensateur de sortie céramique de 1 µF
- Consommation de courant ultra-faible standard de 26 µA
- Tension de chute très faible standard de 100 mV à 100 mA
- circuit Watchdog pour surveiller un microprocesseur
- Inhibiteur Watchdog
- Supervision de la tension de sortie par un circuit de réinitialisation avec un temps de retard programmable
- Limitation du courant de sortie
- Arrêt en surchauffe
- Produit écologique (conforme à la directive RoHS)
Applications
- Systèmes télématiques
- Caméras ADAS et systèmes radar
- Systèmes de navigation
- Modules de contrôle de carrosserie

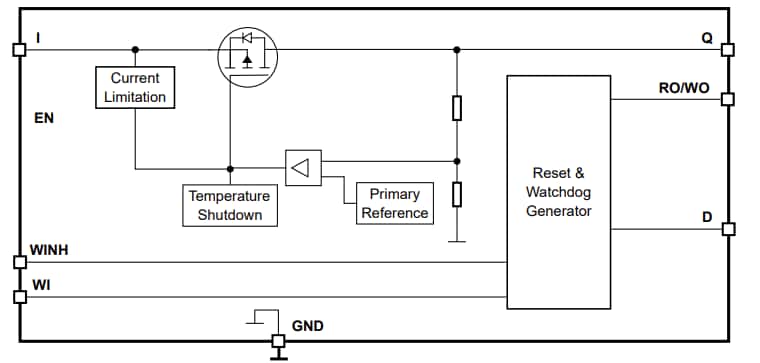

TLS850F3TUVxx Schéma fonctionnel

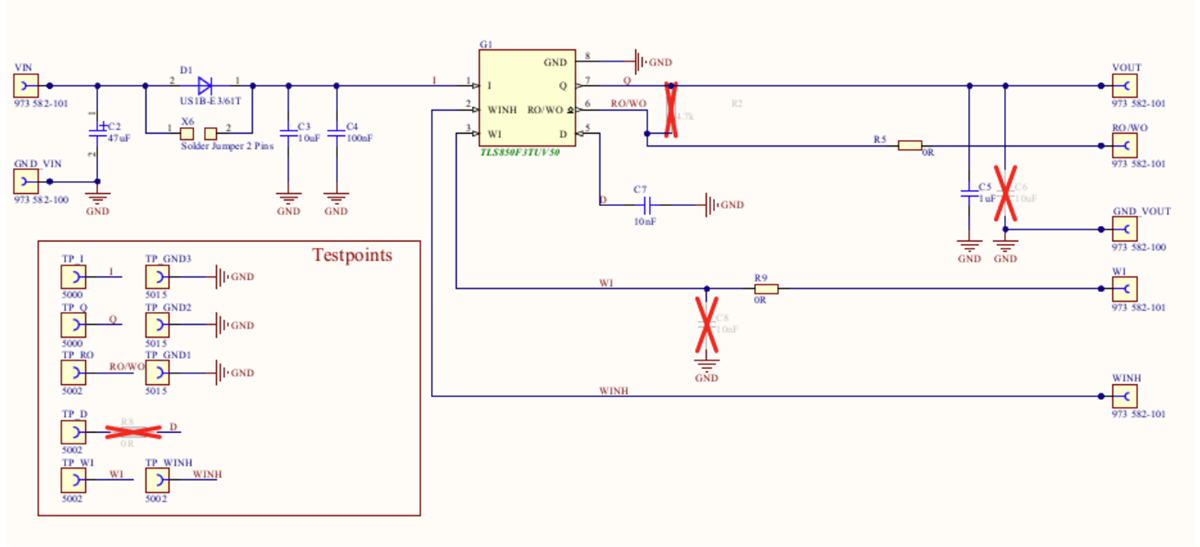

Schéma
