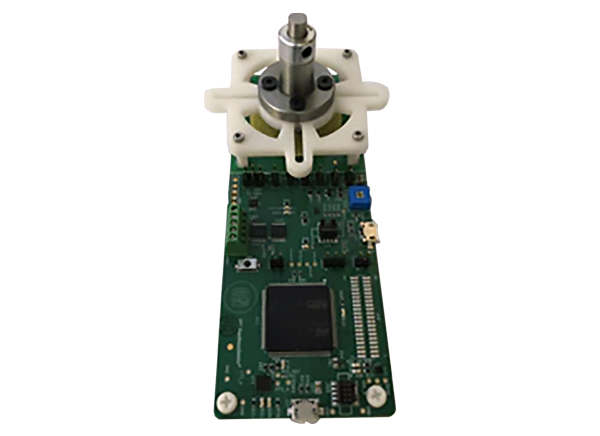

onsemi Kit d'évaluation STR-NCS32100-GEVK
Le kit d'évaluation STR-NCS32100-GEVK d'onsemi pour NCS32100XMNTXG fournit du matériel et un capteur rotatif de circuit imprimé pour une démonstration complète du capteur NCS32100. Le capteur NCS32100 est connecté à un capteur rotatif de circuit imprimé entièrement fonctionnel, capable de détecter des positions avec une précision de <± 50 s d'arc. Ce capteur NCS32100 dispose d'interfaces avec jusqu'à 8 enroulements inductifs et prend en charge le mode batterie à faible puissance. La carte d'évaluation NCS32100 comprend un microcontrôleur maître qui est programmé pour communiquer avec le capteur NCS32100 sur l'interface RS485. Ce capteur NCS32100 est utilisé dans les applications de codage de position rotative, d'impression, d'instrumentation de précision, d'automatisation et de robotique.
Caractéristiques
- Capteur NCS32100 :
- Interfaces avec jusqu'à 8 bobines inductives
- Fournit une position et une vitesse rotatives sur un Bus RS485 de 2,5 MHz
- La connexion entre le maître externe et le capteur NCS32100 est mise en œuvre avec une interface RS485 de 2,5 MHz
- Accueille un microcontrôleur maître qui est programmé pour communiquer avec le NCS32100 sur l'interface RS485
- Régulateur réglable pour la génération de tension de batterie / pile :
- La tension de batterie de secours vers le capteur NCS32100 peut être ajustée avec R350 (potentiomètre) de 1 V à 5 V
- Dans le sens horaire, la tension VBAT diminue
- Prend en charge le mode batterie à faible puissance
- Solution intégrée facile à utiliser :
- Frontal de capteur, DSP, MCU et micrologiciel
- Moins de composants :
- Plus facile à fabriquer
- Moins de points de défaillance
- Moins de risques pour la chaîne d'approvisionnement
- Moins de composants
Applications
- Encodage de position rotatif
- Instrumentation de précision
- Nourriture et boissons
- Manutention de matériel
- Conditionnement
- Véhicule mobile
- Automatisation d'usine industrielle
- Robotique
- Imprimerie
- Textiles
- Aérospatiale
- Industrie des ascenseurs
- Rétroaction de moteur
- Transfet
- Automatisation

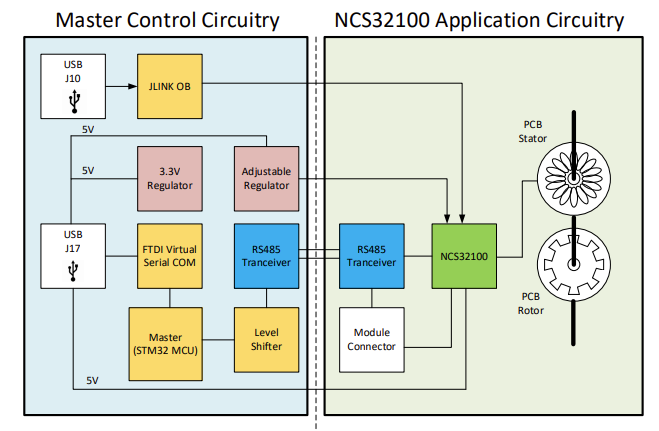

Schéma fonctionnel de la carte d'évaluation NCS32100
