STMicroelectronics Kits de découverte STM32MP157D-DK1 et STM32MP157F-DK2

Les kits de découverte STM32MP157A-DK1 et STM32MP157C-DK2 de STMicroelectronics fournissent une solution complète pour l'évaluation des capacités exceptionnelles des microprocesseurs série STM32MP1. Les microprocesseurs STM32MP1 sont basés sur un cœur RISC 32 bits Arm® Cortex®-A7 double cœur à hautes performances fonctionnant jusqu'à 800 MHz. Ces processeurs d'applications économes en énergie sont conçus pour fournir de solides performances dans les applications portables haut de gamme et autres applications embarquées et grand public à faible puissance.

Les kits de découverte STM32MP157A-DK1 et STM32MP157C-DK2 tirent parti des capacités des microprocesseurs série STM32MP1 pour permettre aux utilisateurs de développer facilement des applications à l'aide du logiciel de distribution STM32 MPU OpenSTLinux pour le processeur principal et du logiciel STM32CubeMP1 pour le coprocesseur.

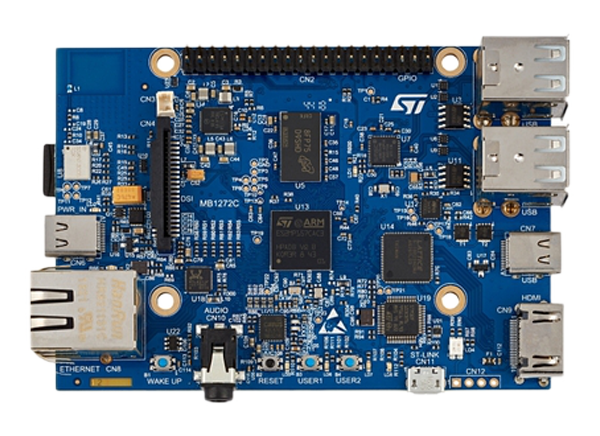

Les kits de découverte comprennent un outil de débogage intégré ST-LINK, des LED, des boutons-poussoirs, un connecteur Ethernet 1 Gbit/s, un connecteur USB Type-CTM OTG, quatre connecteurs hôtes USB Type-A, un émetteur-récepteur HDMI, une prise jack de casque stéréo avec microphone analogique et une fente microSD.

Pour étendre les fonctionnalités des kits de découverte STM32MP157A-DK1 et STM32MP157C-DK2, deux connecteurs d'extension GPIO sont également disponibles pour les blindages ARDUINO® et Raspberry Pi.

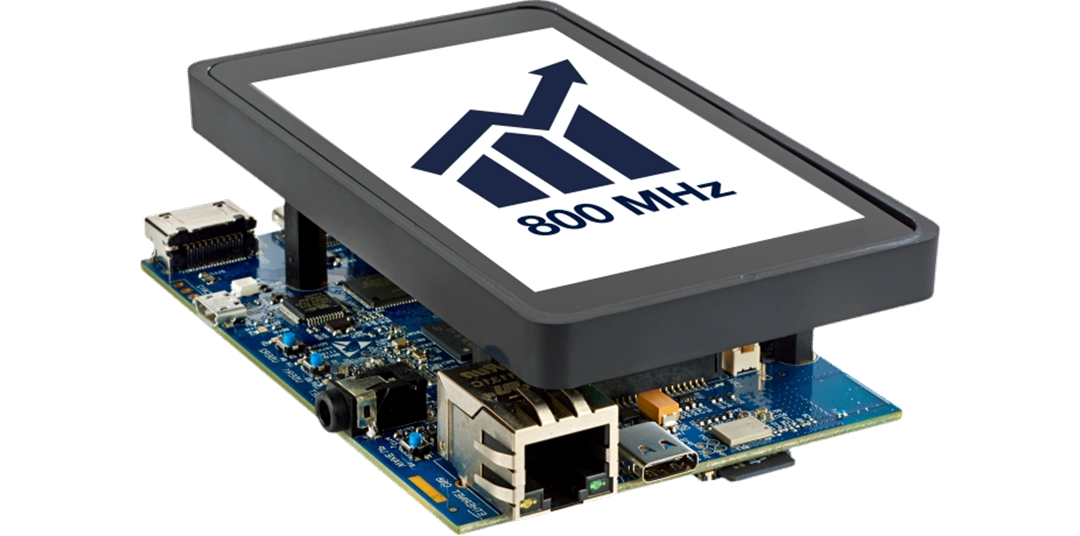

Le kit de découverte STM32MP157F-DK2 dispose également d'un écran LCD avec un écran tactile, ainsi que d'une connectivité Wi-Fi® et BLUETOOTH Low Energy (BLE).

Caractéristiques

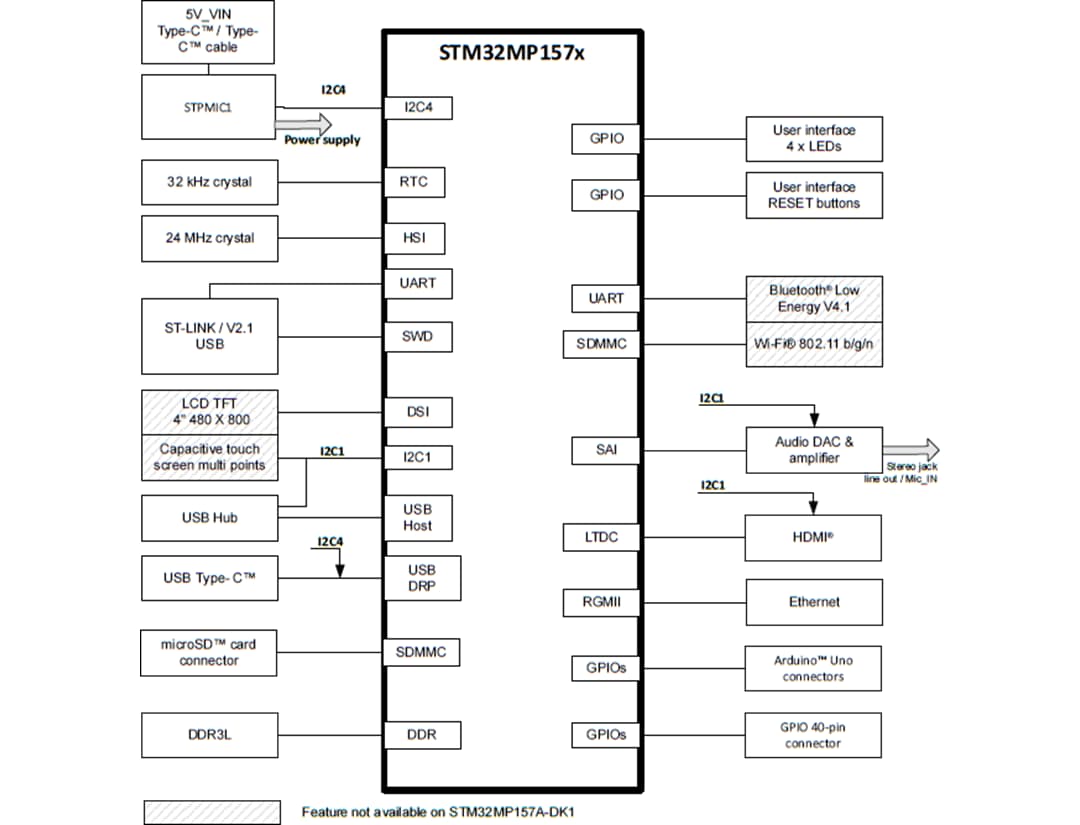

Microprocesseur double 32 bits + Cortex-M4 32 bits à base Arm STM32MP157 dans un boîtier TFBGA361
STPMIC1 PMIC ST
4-Gbit DDR3L, 16-bits, 533MHz
Ethernet 1 Gbit/s (RGMII) conforme à la norme IEEE-802.3ab
USB OTG HS
Codec audio
4 LED utilisateur
2 boutons utilisateur
Bouton de réinitialisation
Bouton de réveil
Entrée d'alimentation USB de Type C 5 V, 3 A (non fournie)
Débogueur/programmateur ST-LINK/V2-1 embarqué avec capacité de ré-énumération USB : port COM virtuel et port de débogage
Logiciel et exemples de distribution OpenSTLinux MPU STM32 open source STM32CubeMP1 et full mainline^®
Prise en charge d'un grand choix d'environnements de développement intégrés (EDI) comprenant IAR™, Keil^® et EDI basés sur GCC

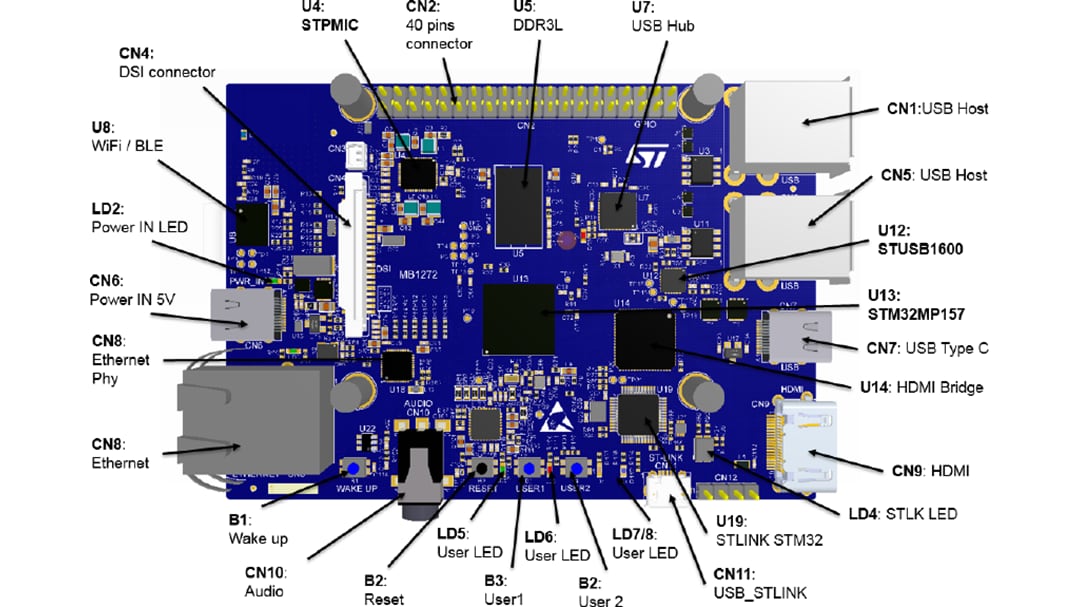

Connecteurs de carte :
- Ethernet RJ45
- 4 hôtes USB de type A
- DRP USB de Type C
- DSI MIPI
- HDMI
- Prise casque stéréo avec entrée microphone analogique

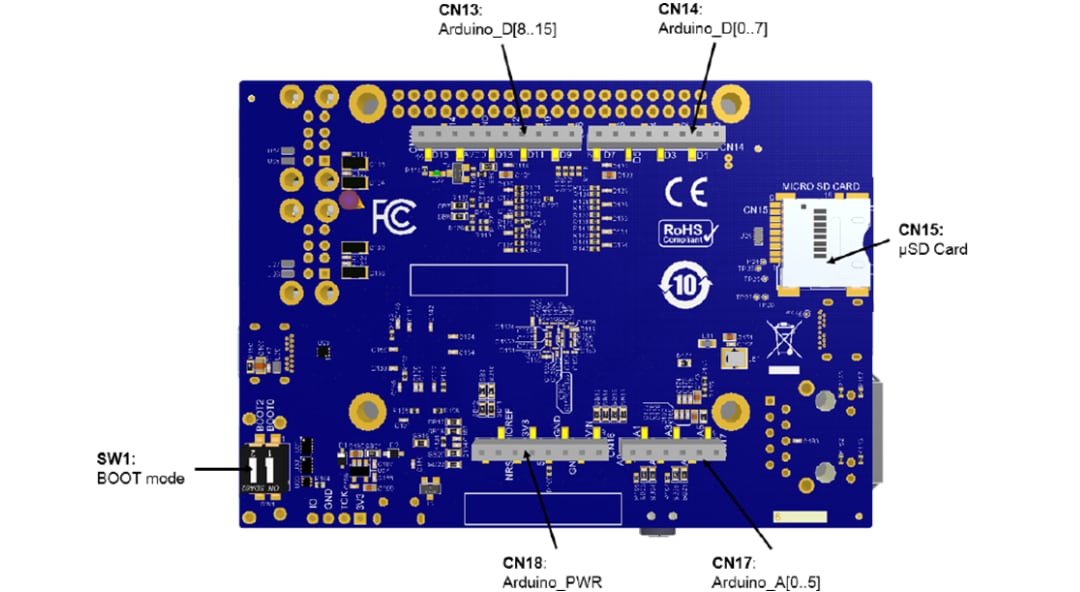

- Carte MicroSD
- Connecteur d'extension GPIO (capacité de blindage Raspberry Pi)
- Connecteurs d'extension ARDUINO Uno V3
STM32MP157C-DK2 uniquement
- LCD TFT 4 pouces
  - Résolution 480 x 800 avec rétroéclairage à DEL
  - Interface DSI MIPI
  - Écran tactile capacitif
- Wi-Fi 802.11b/g/n
- Bluetooth Low Energy 4.1
