TE Connectivity / Laird External Antennas Antennes sous-tableau de bord 4 ou 5 accès VxJ Trigger

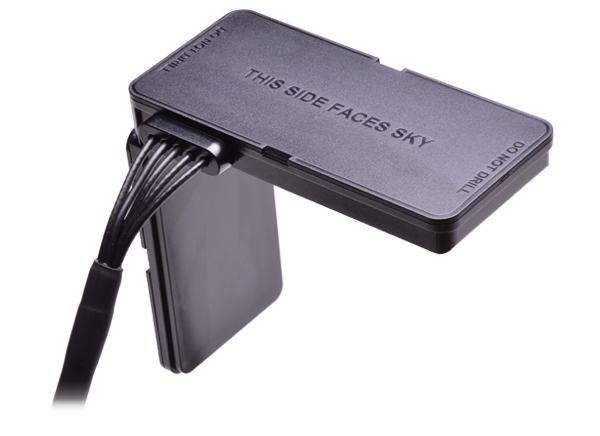

Les antennes VxJ Trigger à 4 ou 5 accès sous le tableau de bord de TE Connectivity / Laird External Antennas sont conçues pour être montées sous les tableaux de bord des véhicules pour des performances supérieures et fiables. Ces antennes disposent d'une conception en forme de L unique qui permet un montage aux côtés ou sur des objets volumineux tels que les conduits de ventilation. L'incorporation d'éléments horizontaux et verticaux fournit une large couverture de réseau par rapport aux solutions traditionnelles. Les antennes VxJ Trigger fournissent des fréquences cellulaires, Wi-Fi® et GNSS 3G/4G/5G/ISM/CBRS dans un format unique. Les antennes VxJ Trigger à 4 ou 5 accès sous le tableau de bord de TE Connectivity / Laird External Antennas sont idéales pour les transports, la sécurité publique, les opérateurs de flotte et les applications de suivi de véhicules.
Caractéristiques
- Fonctionnement
- Antennes VPJ (5 accès)
- Fonctionnement à 2 accès sur les bandes 3G/4G/5G/ISM/CBRS
- Fonctionnement à 2 accès sur les bandes Wi-Fi basse/haute fréquence
- Antenne active 1 accès pour activer les services de navigation mondiaux GNSS
- Antennes VQJ (4 accès)
- Fonctionnement à 2 accès sur les bandes 3G/4G/5G/ISM/CBRS
- Fonctionnement à 1 accès sur les bandes Wi-Fi basse/haute fréquence
- Antenne active 1 accès pour activer les services de navigation mondiaux GNSS
- Antennes VPJ (5 accès)
- Les éléments cellulaires V-Pol/H-Pol uniques assurent une rétention de signal et un débit de données élevés
- Idéaux pour les emplacements sous le tableau de bord des véhicules
- La liaison à double axe via un ruban VHB fournit un montage robuste pour les mouvements de vibration
- Couverture complète du cellulaire, du Wi-Fi et du GNSS dans une seule antenne
- IP67-rated
Applications
- Poids lourds
- FirstNet/sécurité publique
- Transport/transit
- Flotte de marché secondaire
- Passerelles LTE robustes
Caractéristiques techniques
- GNSS
- Gamme de fréquences de fonctionnement allant de 1 559 MHz à 1 610 MHz
- Gain passif de 5 dBic
- Gain actif de 32 dBic
- Gain LNA standard de 28 dB ±3 dB
- Plage de tension de 2,5 VCC à 7 VCC
- Facteur de bruit ≤2,5 dB maximum
- Polarisation RHCP
- Impédance nominale : 50 Ω
- Consommation de courant maximum : 8,5 mA ±3 mA
- Puissance d'entrée maximale : -10 dBm
- Gamme de fréquences : 698 MHz à 5 900 MHz
- 4 ou 5 accès
- Impédance nominale de 50 Ω
- Puissance maximale de 5 W
- Gain de crête de 5 dBi
- VSWR maximum <3.1:1
- Plage de température de -40 °C à +85 °C
- Matériaux
- Radôme PC noir
- Câbles noirs 914 mm (3 pieds)
Fiche technique
Publié le: 2021-09-16
| Mis à jour le: 2022-10-17
