Analog Devices Inc. CAN Sigma Delta isolés avec SPI ADE7912/ADE7913
Les ADE7913/ADE7912 Analog Devices sont des convertisseurs analogique-numérique (CAN) entièrement isolés conçus pour des applications variées telles que les instruments de mesure de shunt polyphasés, la surveillance de la qualité de puissance, les inverseurs solaires, la surveillance des processus et les dispositifs de protection. Les dispositifs intègrent notamment les technologies brevetées iCoupler® et isoPower® d'Analog Devices afin de permettre le transfert de signal isolé et la conversion CC-CC sur une barrière d'isolation à 5 kV. L'intégration de cette technologie permet d'utiliser des éléments de détection de résistance de shunt à la place des transformateurs de courant (CT), garantissant ainsi l'immunité aux interférences de champ magnétique et à toute altération. L'utilisation de shunts à la place des CT permet de réduire la taille et le coût du système.
The ADE7912 features two 24-bit ADCs, and the ADE7913 features three ADCs. The current ADC provides a 67dB signal-to-noise ratio over a 3kHz signal bandwidth, whereas the voltage ADCs provide a SNR of 72dB over the same bandwidth. One channel is dedicated to measuring the voltage across a shunt when the shunt is used for current sensing. Up to two additional channels are dedicated to measuring voltages, which are usually sensed using resistor dividers. One voltage channel can be used to measure the temperature of the die via an internal sensor.
The ADE7913 includes three channels: one current and two voltage channels. The ADE7912 has one voltage channel but is otherwise identical to the ADE7913.

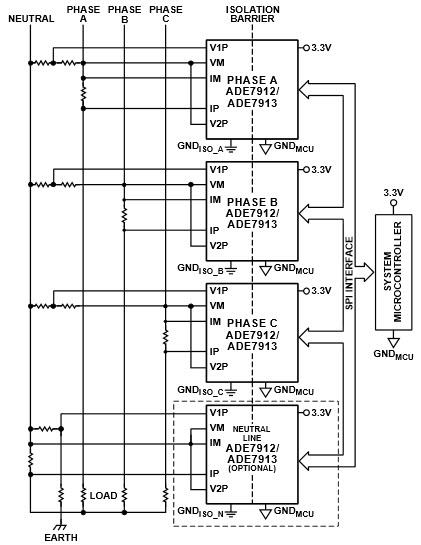

Caractéristiques
- Two (ADE7912) or three (ADE7913) 24-bit isolated, Σ-Δ analog-to-digital converters (simultaneously sampling ADCs)
- Integrated isoPower, isolated DC-to-DC converter
- On-chip temperature sensor mixed with second voltage channel
- 4-wire SPI serial interface
- Up to 4 ADE7912/ADE7913 devices clocked from a single crystal or an external clock
- Synchronization of multiple ADE7912/ADE7913 devices
- Safety and regulatory approvals (pending)
- UL recognition
- CSA Component Acceptance Notice #5A
- IEC 61010-1: 400 Vrms
- VDE certificate of conformity
- DIN VDE V 0884-10 (VDE V 0884-10):2006-12
Caractéristiques techniques
- Single 3.3V supply
- ±31.25mV peak input range for current channel
- ±500mV peak input range for voltage channels
- 20-lead, wide-body SOIC package with increased 8.3mm clearance and creepage
- Reference drift: 10 ppm/°C typical
- -40°C to +85°C operating temperature range
- Isolation rating: 5000Vrms for 1 minute per UL 1577
- IEC 61010-1: 400Vrms
