Advantech Modules d'E/S Ethernet OPC UA ADAM-6300

Les modules d'E/S Ethernet OPC UA ADAM-6300 d'Advantech sont conçus pour intégrer les systèmes informatiques aux technologies opérationnelles (OT), en offrant une technologie IoT intelligente pour les usines et les services publics. Les modules ADAM-6300 fournissent une solution convergente OT/TI interopérable, qui se connecte à SCADA et au cloud sans avoir besoin de passerelles. Et grâce à l'OPC UA et à la sécurité intégrée, les données sont hautement sécurisées tout au long des niveaux OT et TI.

Les modules d'E/S Ethernet ADAM-6300 d'Advantech prennent en charge à la fois OPC UA et Modbus. L'OPC UA, abréviation de Open Platform Communications Unified Architecture, est une norme ouverte qui permet une collaboration interopérable et entre les fournisseurs de machines en production et rend possible la communication entre les machines et les systèmes. Les données d'E/S peuvent être traitées via Modbus vers les anciens systèmes OT ou intégrées dans SCADA via le cloud et OPC UA.

La plupart des solutions tirent parti d'une passerelle de protocole pour convertir les données d'E/S à distance en OPC UA, ce qui nécessite une configuration supplémentaire. De plus, le logiciel installé dans le système d'exploitation de la passerelle augmente le risque d'être attaqué par des logiciels malveillants. Pour y remédier, la série ADAM-6300 est conçue pour communiquer directement via SCADA et le Cloud sur OPC UA sans avoir besoin d'une passerelle supplémentaire, économisant ainsi des coûts supplémentaires et des efforts d'intégration. Les modules d'E/S OPC UA série ADAM-6300 sont prêts pour les fournisseurs de SCADA et de cloud tels que Azure, AWS, Ignition, Indusoft, kepware® kepserverex®, Pro-face™, thingworx®, VTScada®, WebAccess, WinCC® et Wonderware®.

La série ADAM-6300 est équipée d'une sécurité matérielle et logicielle pour doubler les niveaux de sécurité globaux. Le CI de sécurité intégré fournit une protection au niveau matériel, et un logiciel OPC UA supplémentaire améliore davantage la sécurité et le cryptage des données.

Les modules ADAM-6300 ont une densité d'E/S élevée et prennent en charge une connectivité en guirlande. Les utilisateurs bénéficient d'économies en termes de nombre de modules d'E/S, de commutateurs, de câblage et d'espace dans les armoires de commande.

Caractéristiques

Technologies de l'information
- Prêt pour OPC UA
- Sécurité logicielle OPC UA
  - Certificat (basé sur X.509)
  - Nom d'utilisateur/mot de passe
  - Cryptage et connexion
- Sécurité CI intégrée
Technologie opérationnelle (OT)
- Compatible Modbus
- Connectivité en guirlande
- Dérivation automatique
- Haute densité d'E/S

Aucune passerelle ou commutateur requis
Sécurisé des E/S au cloud/SCADA
Pas de système d'exploitation, ce qui empêche les logiciels malveillants
Faible consommation d’énergie

Applications

IoT industriel

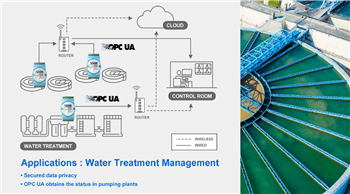

Traitement de l'eau

Gestion des machines
Surveillance des processus de production

Caractéristiques techniques

Général
- Entrée d'alimentation de 10 V à 30 VCC
- Ports LAN
  - 2x RJ-45 10/100Mbps
  - Bornier à vis enfichable (E/S et alimentation)
- Watchdog système et communication
- Protocole OPC UA et Modbus
Protection
- Protection contre l'inversion d'alimentation
- Isolation 2 500 V_CC
Environnement
- Plage de température de fonctionnement : de -25 °C à +70 °C
- 20 % à 95 % d’humidité relative en fonctionnement (sans condensation)

OPC UA
- Jusqu'à 600 articles surveillés
- Jusqu'à 4 sessions, y compris des sessions de sécurité ou non-sécurité
- 1 abonnement par session
- Prend en charge la gestion de la sécurité/des certificats
Modbus/TC
- Jusqu'à 4 connexions Modbus/TCP

Produits disponibles

Module IA ADAM-6317
- Entrée analogique
  - Canaux : 8 (différentiels)
  - Taux d'échantillonnage : 10 ou 100 échantillons par seconde (total)
  - Résolution : 16 bits
  - Plage d'entrée : 0 mV à 150 mV, 0 mV à 500 mV, 0 V à 1 V, 0 V à 5 V, 0 V à 10 V, ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 mA à 20 mA, 4 mA à 20 mA
- Entrée numérique
  - Canaux : 11
  - Contact sec
    - Logique 0 : Fermé à la terre
    - Logique 1 : ouvert
  - Contact humide
    - Logique 0 : 0 V à 3 VCC
    - Logique 1 : 10 V à 30 VCC
  - Prise en charge de DI5 à DI10
    - Entrée compteur 3 kHz
    - Fréquence d'entrée : 3 kHz
- Sortie numérique
  - Canaux : 10
  - Type de sortie : type dissipateur, 30 VCC, 0,1 A par canal
  - Prise en charge de DO4 à DO9 : sortie d'impulsion de 3 kHz
Module DI/O ADAM-6350
- Entrée numérique
  - Canaux : 18
  - Contact sec
    - Logique 0 : Fermé à la terre
    - Logique 1 : ouvert
  - Contact humide
    - Logique 0 : 0 V à 3 VCC
    - Logique 1 : 10 V à 30 VCC
  - Prise en charge de DI12 à DI17
    - Entrée compteur 3 kHz
    - Fréquence d'entrée : 3 kHz
- Sortie numérique
  - Canaux : 18
  - Type de sortie : type dissipateur, 30 VCC, 0,1 A par canal
  - Prise en charge de DO12 à DO17 : sortie d'impulsion de 3 kHz

Module de sortie de relais SSR ADAM-6360D
- Sortie relais (SPST relais PhotoMOS)
  - Canaux : 8 (forme A)
  - Valeur nominale du contact
    - Charge résistive de 1 à 25 °C, 30 VCC
    - 0,7 A à 70 °C, charge inductive 30 VCC
  - Temps d'allumage du relais : 1,3 ms
  - Temps d'arrêt du relais : 0,8 ms
  - Isolation (sortie relais vers puissance) : 1 500 Vrms
  - Courant de charge de crête : 4 A (100 ms (1 impulsion))
  - Puissance totale : 400 mW/canal
  - Dissipation
    - Résistance à l'état passant de 0,5 mΩ
- Entrée numérique
  - Canaux : 14
  - Contact sec
    - Logique 0 : Fermé à la terre
    - Logique 1 : ouvert
  - Contact humide
    - Logique 0 : 0 V à 3 VCC
    - Logique 1 : 10 V à 30 VCC
  - Prise en charge de DI8 à DI13
  - Entrée compteur 3 kHz
  - Fréquence d'entrée : 3 kHz
- Sortie numérique
  - Canaux : 6
  - Type de sortie : type dissipateur, 30 VCC, 0,1 A par canal
  - Prise en charge de DO0 à DO5 : sortie d'impulsion de 3 kHz
