Advantech Serveur de dispositifs série vers Ethernet EKI-1511
Le serveur de dispositifs série vers Ethernet EKI-1511 Advantech fournit une solution économique pour connecter des dispositifs série RS-232 ou RS-422/485 tels que des CLP, des compteurs, des capteurs et des lecteurs de codes-barres à un réseau local Ethernet basé sur IP. L'EKI-1511 permet à presque tous les appareils dotés d’un port série de se connecter et de partager un réseau Ethernet tout en fournissant diverses opérations telles que la redirection de port COM (port virtuel), le serveur TCP, le client TCP et le mode UDP. Avec le mode de redirection de port COM, les appels de fonctionnement série standards sont redirigés de manière transparente vers les serveurs, garantissant la compatibilité avec les périphériques série existants et permettant une rétrocompatibilité avec les logiciels existants. Avec les modes TCP server, TCP client et UDP, la série EKI-1511 assure la compatibilité des logiciels réseau à l'aide d'une API réseau standard. Les périphériques série peuvent communiquer avec d'autres périphériques via un poste-à-poste, éliminant ainsi le besoin d'un ordinateur hôte intermédiaire et d'une programmation logicielle.
Le serveur de dispositifs série vers Ethernet EKI-1511 d'Advantech est disponible pour les applications RS-232 (EKI-1511 L, EKI-1511IL) et RS-422/485 (EKI-1511X). L'EKI-1511IL dispose d'une température de fonctionnement étendue de -40 °C à +75 °C.
Caractéristiques
- Serveurs de dispositifs série RS-232 et RS-422/485
- 1 port Ethernet 10/100 Mbit/s
- Fournit des modes de fonctionnement COM port redirection (Virtual COM), TCP et UDP
- Fournit plusieurs méthodes de configuration, notamment l'utilitaire Windows, la console Telnet et le navigateur Web
- Prise en charge de débit jusqu'à 4 Kbauds
- Jusqu'à cinq hôtes peuvent accéder à un port série
- Jusqu'à 16 hôtes sont accessibles en mode client TCP
- Protection ESD 8 kV intégrée pour tous les signaux série
- Prend en charge Windows 2000/XP/Vista/7/8/8.1/10 32/64 bits, Windows Server 2003/2008/2012 et Linux
- Les modèles «I» prennent en charge une large plage de températures de fonctionnement
Applications
- Environnements de surveillance à distance
- Systèmes de sécurité
- Automatisation industrielle
- Contrôle de supervision et acquisition de données (SCADA)
- Transport
- Kiosques et points de vente (PDV)
Caractéristiques techniques
- Communications Ethernet
- Compatibilité : IEEE 802.3, IEEE 802.3u
- Vitesse 10/100 Mbit/s
- Nombre de ports : 1
- Connecteur de Port : RJ45 8 broches
- Protection : isolation magnétique intégrée 2,25kVCC
- Communications en série
- Type de port
- EKI-1511L: RS-232
- EKI-1511X: RS-422/485
- Nombre de ports : 1
- Connecteur de port : DB9 mâle
- Bits de données : 5, 6, 7, 8
- Bits d'arrêt : 1, 1,5, 2
- Parité : aucun, impair, pair, espace, marque
- Contrôle de débit : XON/XOFF, RTS/CTS
- Débit en bauds : 300 bauds à 230,4 kbauds
- Signaux série
- RS-232 : TxD, RxD, CTS, RTS, GND
- RS-422 : TxD+, TxD-, RxD+, RxD-, GND
- RS-485 2 fils : Data+, Data-, GND
- 4 fils RS-485 : TxD+, TxD-, RxD+, RxD- GND
- Protection : ESD 8 kV intégré pour tous les signaux
- Généralités
- Système d'indicateurs LED : alimentation, état du système/LAN : vitesse, lien/actif, série, Tx, Rx
- Alimentation requise
- Entrée : 9 V à 36 VCC
- Connecteur : bornier
- Consommation : 1 W
- Logiciels
- Prise en charge des pilotes :
- Windows 2000/XP/Vista/7/8/8.1/10 32/64 bits
- Windows Server 2003/2008/2012
- Linux
- Modes de fonctionnement :
- Mode redirection de port COM (COM virtuel)
- Mode serveur TCP/UDP (interrogation) mode client TCP/UDP (gestion des événements)
- Mode Peer-to-Peer
- Configuration : utilitaire Windows, console Telnet, navigateur Web
- Gestion : SNMP MIB-II
- Protocoles : ICMP, IP, TCP, UDP, BOOTP, DHCP, IP Auto, SNMP, HTTP, DNS, SMTP, ARP, NTP
- Prise en charge des pilotes :
- Mécanique
- Dimensions : 46,0 mm x 85,1 mm x 21,2 mm
- Boîtier : métal avec matériel de montage solide
- Montage : cloison, rail DIN
- Poids : 0,127 kg
- Environnement
- Température de fonctionnement :
- EKI-1511L, EKI-1511X : -10 °C à +60 °C
- EKI-1511IL : -40 °C à 75 °C
- Température de stockage : -40 °C à +85 °C
- Humidité de fonctionnement de 10 % à 95 % HR
- Température de fonctionnement :
- Homologations réglementaires
- EMC : CE, FCC Partie 15 sous-partie B (classe A)
Ressources supplémentaires
Vidéos

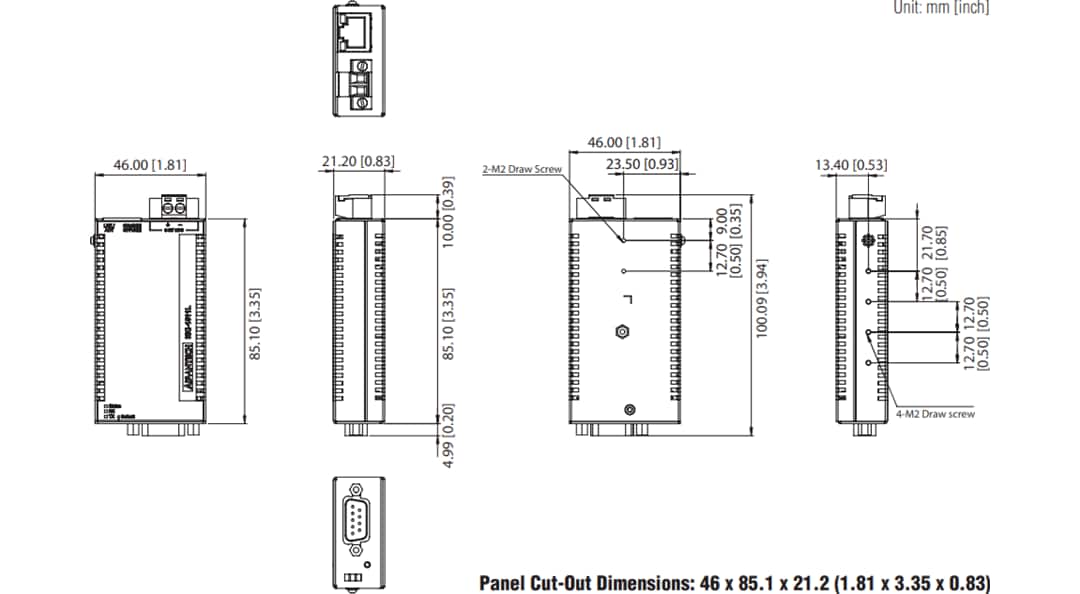

Schéma mécanique
