Advantech PC intégré sans ventilateur EPC-C301
Le PC intégré sans ventilateur EPC-C301 Advantech est alimenté par un processeur de 8e génération. Processeur Intel® Core™ avec quatre/deux cœurs (i7/i5). L'EPC-C301 dispose d'E/S distinctes axées sur le domaine et peut fonctionner sur de larges plages de température. L'EPC-C301 intègre la technologie Intel® et la technologie Canonical fournit des kits d'outils Ubuntu OS et OpenVINO et vise à accélérer la progression de l'AIoT. Ce système puissant est optimisé pour les applications de vision industrielle, telles que l'inspection optique automatisée (AOI) et la reconnaissance automatisée du numéro de plaque (APNR).
L'EPC-C301 prend en charge jusqu'à quatre LAN GbE et quatre USB 3.2 Gen2 x1 (10 Gbit/s) pour accueillir les entrées de caméra IP/HD requises pour l'AOI, l'APNR et d'autres applications de vision industrielle. Pour améliorer l'extensibilité, l'EPC-C301 dispose de quatre USB 2.0 et de quatre UART pour les lecteurs de cartes, les lecteurs de codes-barres, les claviers, les capteurs d'empreinte digitale et d'autres périphériques. Deux ports CANBus isolés sont également fournis pour une utilisation dans l'automatisation et les applications médicales. Cette solution est équipée de pilotes et d'API basés sur Windows et Linux pour améliorer considérablement la commodité et la compatibilité.
Les variantes EPC-C301EVK-S6A1 et EPC-C301EVK-S7A1 du EPC-C301 comprennent une carte accélérateur VEGA-330 Intel® Movidius™ pré-installée dans le port MiniPCIe.
Le PC intégré EPC-C301 Advantech est logé dans un boîtier compact de 170 mm x 118 mm x 70 mm et peut être monté sur un bureau, une cloison ou un rail DIN.
Caractéristiques
- Plateforme
- Options de processeur
- i7-8665UE de 1,70 GHz à 4,40 GHz
- i5-8365UE de 1,60 GHz à 4,10 GHz
- Cœur/bande de roulement 4/8
- LLC de 6 Mo à 8 Mo (dernier cache de niveau)
- Puissance thermique du processeur 15 W
- Chipset Intel® intégré SoC WHL-U
- BIOS AMI UEFI 256 Mbit
- Options de processeur
- Mémoire
- DDR4-2 400 MT/s
- Capacité maximale de 32 Go
- Double canal, 2 sockets
- Graphique
- Contrôleur Intel® UHD Graphics 620 intégré
- Accélération 3D/HW
- DX12, OGL4.4
- Code HW : H.264, MPEG2
- Décodage HW : H.264, MPEG2
- Stockage
- SSD SATA M.2 2280 ou SSD NVMe
- E/S écran
- HDMI1.4 jusqu'à 4096 x 2160 à 30/24 Hz
- DP1.2 jusqu'à 4096 x 2306 à 60 Hz
- Ethernet
- LAN1 : Intel i219, LAN2 : Intel i210, LAN3 : Intel i210, LAN 4 : Intel i210
- 10/100/1000Mbps
- Audio
- Codec Audio ALC888 Realtek
- Audio haute définition
- Ports d'extension internes
- Clé B M.2 3042
- Clé E M.2 2230
- Clé M M.2 2280
- MiniPCIe pleine taille
- Divers
- 2 voyants LED (alimentation, HDD)
- Interrupteur
- Découpes circulaires
- Panneau avant
- HDMI
- DP
- 4x LAN Gigal
- 4x USB 3.0
- 4x USB 2.0
- MIC-In 1
- Sortie de ligne
- COM 1 (2x RS-232/422/485 complet)
- Prise CC 1
- Carte SIM 1 (Nano-SIM)
- Bouton d'alimentation
- Panneau latéral
- 4x antenne
- COM 2 (1x RS-232/422/485 complet, 1x RS-232)
- 2 CAN CANBus 2.0B à 1 Mo/s
- DIO
- Spécifications d'alimentation électrique
- 12 VCC +/-10 % ; Batterie RTC : Lithium 3 V/210 mAh
- Consommation électrique
- 6 683 W inactif
- 65,591 W maximum
- Données mécaniques
- Construction : boîtier en aluminium
- Montage : bureau, cloison, rail DIN
- Dimensions : 170 mm x 118 mm x 70 mm
- Environnement
- Température de fonctionnement avec débit d'air de 0,7 m/s
- -20 °C à +60 °C sans installation de VEGA-330
- -20 °C à +50 °C avec VEGA-330 installé
- Température de stockage : de -40 °C À +85 °C
- Humidité Relative : 95 % à +40 °C (sans condensation)
- Température de fonctionnement avec débit d'air de 0,7 m/s
- Réglementations
- CEM : CE/FCC Classe B, CCQC, BSMI (*pas de certification RED)
- Sécurité : CB, UL
Applications
- Applications de vision industrielle
- Inspection optique automatisée (AOI)
- Reconnaissance automatisée du numéro de plaque (APNR)
- Systèmes d'information passagers (PIS)
- Solutions de parking intelligent
- Automatisation industrielle et robotique
Comparaison de produits
Vidéos
Produits associés
Advantech VEGA-330 Intel® Movidius™ Accelerator Card
Ultra-compact and low power consumption module with one onboard Intel® Movidius™ Myriad™ X VPU.
Agencement E/S

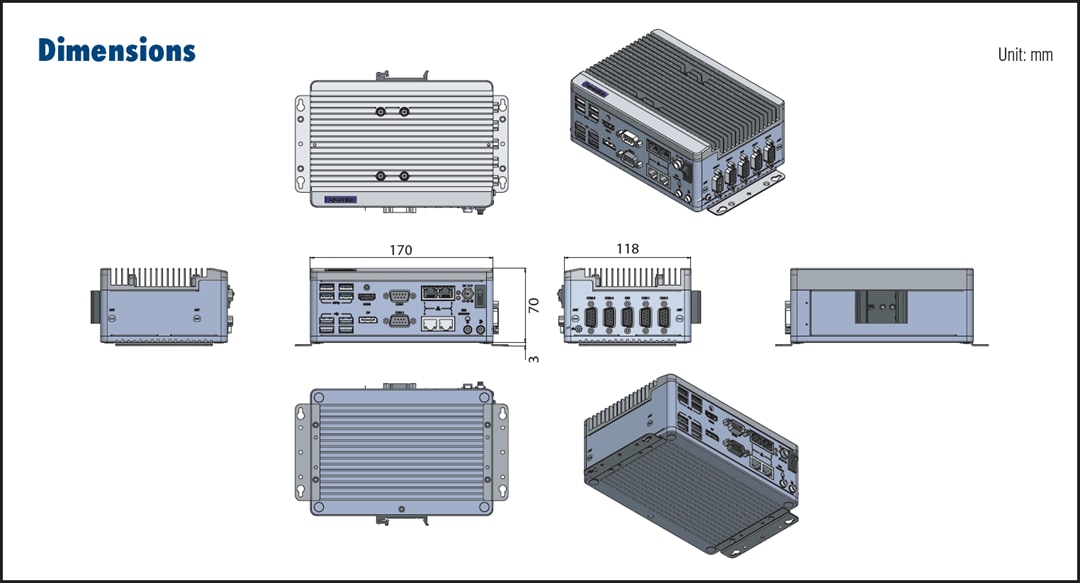

Schéma mécanique
