Advantech Carte PCIe à relais 12 canaux PCIE-1765-AE
La carte PCIe à relais 12 canaux PCIE-1765-AE d'Advantech dispose de 12 relais SPDT intégrés, ce qui rend ce composant idéal pour des applications telles que le contrôle marche/arrêt du dispositif et la commutation de puissance. Chaque relais est équipé d'un indicateur LED rouge pour indiquer son état MARCHE/ARRÊT afin d'assurer une surveillance facile.
La carte PCIE-1765 d'Advantech dispose d’un commutateur DIP intégré qui définit l’identifiant de chaque carte lorsque plusieurs cartes PCIE-1765 sont installées sur le même châssis PC. La carte PCIE-1765 est un dispositif prêt à l’emploi qui est entièrement conforme aux spécifications PCIE, Rév. 2.0. Tous les paramètres liés au bus, tels que l’adresse d’E/S de base et les lignes d’interruption, sont automatiquement configurés avec la fonction plug-and-play.
Caractéristiques
- 12 canaux de sortie relais
- Indicateurs LED pour montrer les relais activés
- 12 canaux de sortie relais de type forme-C
- Lecture du statut de sortie
- Conserver les valeurs de sortie du relais après le redémarrage d'urgence
Applications
- Contrôle marche/arrêt industriel
- Machines SMT/PCB
- Machinerie à semi-conducteurs
- Éducation et recherche
- Pilotage de relais externes
Caractéristiques techniques
- Sortie de relais
- 12 canaux
- Relais de type SPDT, forme C
- Tension nominale de contact de 2 A à 250 VCA, 2 A à 30 VCC
- Max. de puissance de Commutation de 500 VA, 60 W
- Max. de tension de commutation de 400 VCA, 30 VCC
- Tension de claquage de 1000 VCA
- Temps de fonctionnement standard de 7 ms
- Temps de libération standard de 2 ms
- 100 mΩ max. de contact de résistance
- Espérance de vie : 30 x 106 cycles min. Durée de vieCA à 2 A/250 V

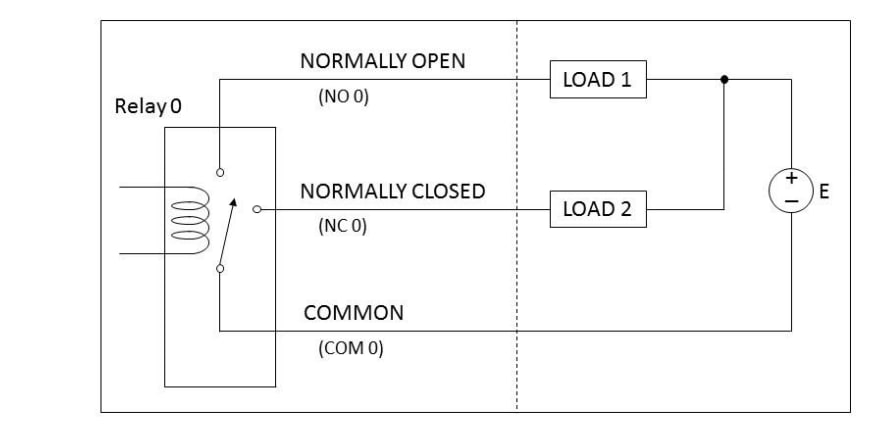

Connexion de sortie du relais
Schéma fonctionnel
