Amphenol-Tuchel Connecteurs DIN Quicklock C091 Q M16 Signalmate®
Les connecteurs DIN Quicklock Q C091 M16 signalmate ® Amphenol-Tuchel disposent du système de couplage Quicklock qui garantit un processus de couplage/découplage facile, vérifié par un son de clic tactile et audible du mécanisme de verrouillage. Optimisé pour une utilisation en extérieur, un boîtier thermoplastique fournit un indice IP68 lorsqu’il est accouplé et résiste à la corrosion. Les connecteurs DIN Quicklock Q M16 signalmate C091 Amphenol-Tuchel sont disponibles en 3, 4, 5a, 5b, 6, 7a, 7b, 8, 12, 14a, 14b et 19 positions dans une plage de 28 AWG à 18 AWG.
Caractéristiques
- Disponible en positions 3, 4, 5a, 5b, 6, 7a, 7b, 8, 12, 14a, 14b et 19
- Classé IP68 (lorsqu'il est accouplé)
- Résistant à la corrosion
- Compact et économique
- Boîtiers thermoplastiques
- Système de couplage Quicklock
- Fiche de montage du câble
- Réceptacle pour montage sur panneau arrière
- Plage de 28 AWG à 18 AWG
- Inflammabilité nominale UL 94V-0
- Conforme à la directive RoHS
Applications
- Instruments et équipements de mesure
- Automatisation d'usine
- Systèmes et composants d'entraînement
- Éclairage
- Divertissement
- Caméras de vidéosurveillance/de sécurité
- Faible puissance/transmission de signal
- Équipement d'inspection à haute résolution
- Équipement lourd
- Agriculture
- Construction
- Transport
- Loisirs hors route
- Industriel
- Convoyeurs
- Machines d'emballage
- Contrôle des mouvements
- Servomoteurs
- Infrastructures sans fil
Caractéristiques techniques
- Courant nominal à +40 °C
- 10 A pour positions 3 à 4
- 7 A pour positions 5 à 8
- 3 A pour positions 12 à 19
- Tensions de fonctionnement
- 150 V pour positions 3 à 4
- 100 V pour positions5a et 6 à 7a
- 32 V pour 5 b et 7 b à 19 positions
- Résistance d'isolement >1010 Ω
- Résistance de contact <>
- Cycles de couplage
- ≥500 pour les contacts argentés
- ≥1 000 pour les contacts plaqués or
- Plage de température de -40°C à +100°C

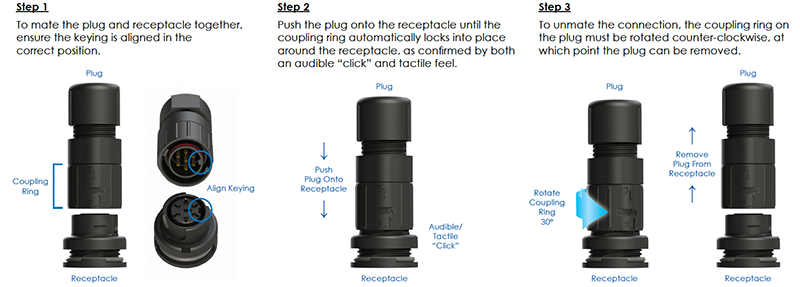

Système de connexion Quicklock
