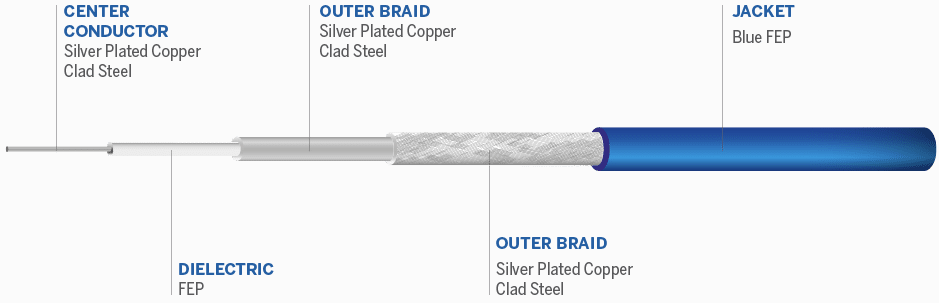

Amphenol Times Microwave Systems Faisceaux de câbles micro-coaxiaux TF-047
Les faisceaux de câbles micro-coaxiaux TF-047 d'Amphenol Times Microwave Systems sont des faisceaux de câbles à usage général conçus pour des applications à haute densité. La série offre une compatibilité de connecteurs étendue, une taille, un poids, une puissance et un coût optimaux. Les faisceaux de câbles TF-047 offrent une vitesse de propagation de 70 % et une capacité de 94,59 pF/m. Les faisceaux de câbles micro-coaxiaux TF-047 d'Amphenol Times Microwave Systems sont flexibles et compacts pour un routage facile. Les applications typiques comprennent les dispositifs médicaux, l'informatique quantique, les appareils mobiles, les tests de semiconducteurs et la connectivité de boîtier à boîtier / dans le boîtier.
Connecteurs compatibles
Les faisceaux de câbles micro-coaxiaux TF-047 sont compatibles avec les connecteurs PhaseTrack® 047, qui sont des connecteurs micro-coaxiaux à âme en mousse, à faible perte et très flexibles. Les connecteurs micro-coaxiaux PT-047 offrent une large gamme de fréquences et une solide durabilité. Ces connecteurs sont idéaux pour les applications médicales, les équipements de test et autres applications RF.
Caractéristiques
- Câble micro-coaxial à usage général
- Solution SWAP-C polyvalente
- Compatible avec une large sélection de connecteurs
- Compatibilité de connecteur étendue
- Flexible et compact pour un routage facile
Applications
- Dispositifs médicaux :
- Cathéter flexible
- Imagerie médicale
- Suivi des patients
- Connectivité générale boîtier à boîtier/à l'intérieur du boîtier :
- Carte à carte
- Fond de panier
- Croisée
- Informatique quantique :
- Lignes RF externes
- Lignes RF internes
- Test de semiconducteurs :
- Test de banc/production
- Configuration de dépannage
- Sortance de signal
- ETA
- Dispositifs mobiles :
- Ordinateurs portables
- Tablettes
- Audio/vidéo
Caractéristiques techniques
- Propriétés mécaniques :
- Rayon de courbure statique de 5,08 mm (0,20 pouce)
- Rayon de courbure dynamique de 10,16 mm (0,40 pouce)
- Diamètre extérieur maximal de 1,397 mm (0,0550 pouce)
- Poids maximal de 1,71 kg (3,77 livres)/304,8 m (1 000 pieds)
- Plage de température de fonctionnement de -65 °C à 150 °C
- Fréquence maximale de 40 GHz
- Propriétés électriques :
- Impédance caractéristique de 50 Ω
- Vitesse de propagation de 70 %
- Capacité de 94,59 pF/m (28,83 pF/pi)
