Amphenol Aerospace UbiSwitch Baseboard Mini
UbiSwitch Baseboard Mini d’Amphenol Aerospace est un système détachable conçu pour fournir un système plug-and-play compact pour UbiSwitch. Ce mini système détachable de carte de base comprend 3 10GBASE-R SFP+ et 8 embases PicoClasp Molex pour une connexion directe à un système externe. L'UbiSwitch baseboard mini démarre automatiquement la négociation automatique avec tous les dispositifs connectés et commence à recevoir et à transférer des trames en tant que commutateur Ethernet non géré lorsqu’elle est utilisée avec UbiSwitch. Ce mini système détachable de la carte de base fonctionne dans la plage de température de -40°C à 85°C et dans la plage de tension d’entrée de 8 V à 60 V. La mini carte de base UbiSwitch est une carte fille pour UbiSwitch. Cette carte prend en charge 10BASE-T, 100BASE-TX et 1000BASE-T.
Caractéristiques
- 4 ports Ethernet 10/100/1000BASE-T
- Connecteurs PicoClasp Molex à verrouillage positif pour ports d’alimentation et Ethernet
- Plage de tension d’entrée de 8 V à 60 V
- Conforme à la directive RoHS
- Taille de carte de 42 mm x 42 mm x 11 mm
- Prend en charge les protocoles 10BASE-T, 100BASE-TX et 1000BASE-T
- Plage de température de fonctionnement de -40 °C à 85 °C

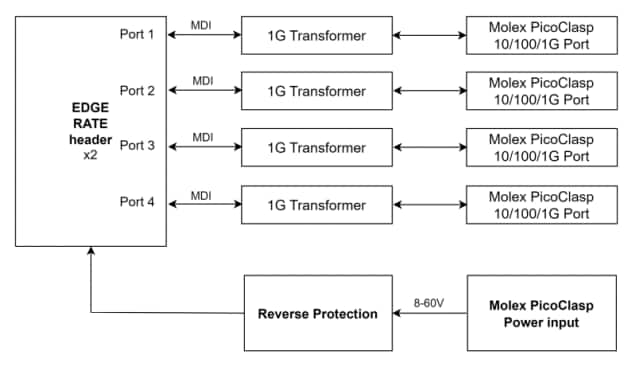

Schéma fonctionnel

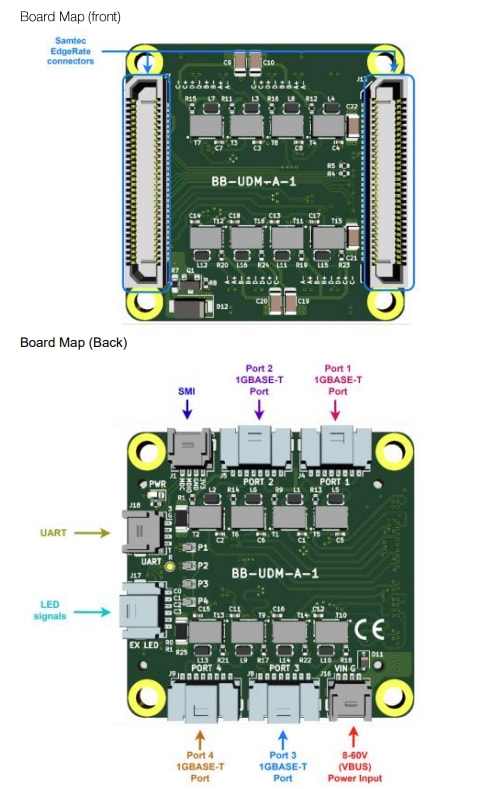

Interfaces matérielles
