ams OSRAM Détection de force optique

À propos de ams OSRAM

Les technologies de commutation innovantes transforment les commandes des dispositifs électriques pour les rendre sensibles, multimodales, fiables, hygiéniques, élégantes et économiques. La détection de force optique d'ams OSRAM offre des possibilités de contrôles multimodaux, avec des apparences sensibles au contexte. Le capteur mesure avec précision la force appliquée sur la surface (pressions douces, moyennes et fortes). En combinaison avec des surfaces transparentes aux infrarouges, le capteur peut prendre en charge les fonctions de contact et de proximité.

Le principe de fonctionnement consiste en une paire d'émetteur LED et de photodétecteur dans un cycle de mesure synchronisé dans le temps et dans un boîtier tout-en-un isolé optiquement. La LED émet de courtes impulsions lumineuses qui sont renvoyées par réflexion depuis la surface et collectées par le photodétecteur. Si une force mécanique est appliquée à la surface en appuyant sur le contrôle, cela provoque une déformation microscopique qui modifie le nombre de photons renvoyés par réflexion perçus par le photodétecteur. Plus faible est l'espace entre l'émetteur et la photodiode, meilleure est la résolution du signal. La détection de force optique d'ams OSRAM fournit cette solution dans un seul boîtier pour garantir une mesure fiable et précise.

Caractéristiques

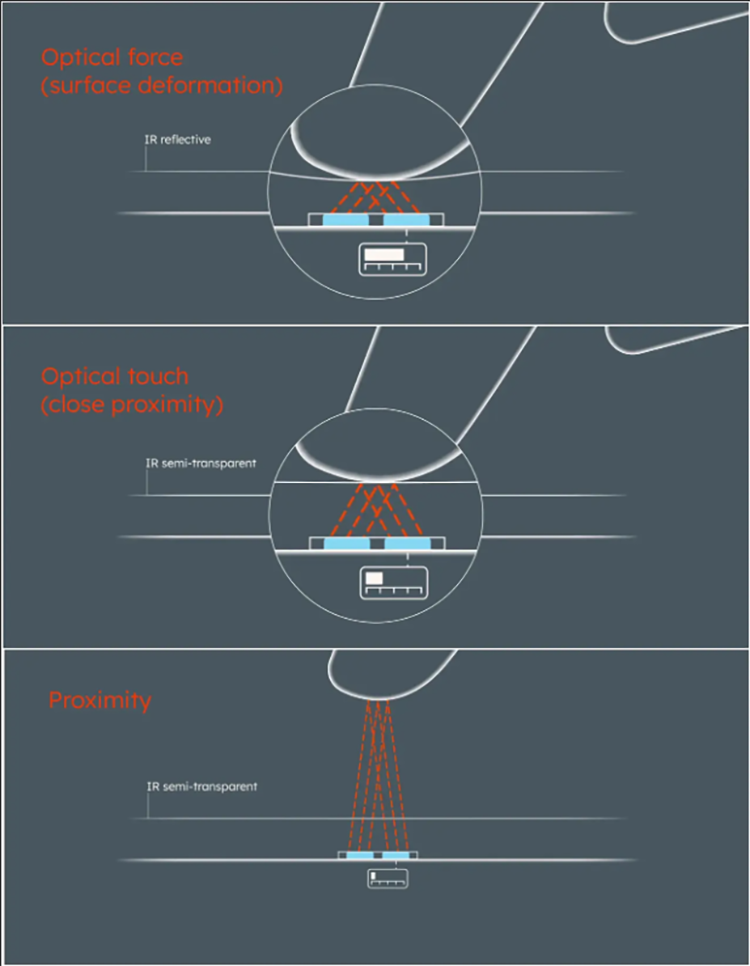

Force optique
- Mesure la déformation de µm sur une surface réfléchissante infrarouge lorsque l'utilisateur appuie dessus
- L'intensité de la force (appui faible, moyen ou fort) est détectée de manière fiable par le système de détection
Contact optique - détecte lorsqu'une surface est touchée sans appuyer (activation à force zéro) sur des surfaces semi-transparentes ou à une lumière infrarouge proche
Proximité en combinaison avec des surfaces semi-transparentes et un émetteur infrarouge proche
- Mesure la présence sans contact d’un utilisateur
- La fonction peut permettre l’apparence d’un commutateur sensible au contexte pour le contrôle de la mise au point, ou laisser le contrôle disparaître lorsqu’il n’est pas nécessaire
Prend en charge la conception d’éléments de contrôle qui nécessitent des niveaux de force définis pour être activés comme prévu

Prend en charge tous les matériaux de surface non transparents, y compris le métal
Fournit une isolation galvanique inhérente et une immunité maximale aux EMI/DES
Offre une grande flexibilité dans la disposition et la fonction des éléments de contrôle avec la possibilité d'une transition fluide dans l'exploitation entre un bouton discret ou un curseurcontinu, prend en charge même les commandes à plusieurs niveaux en fonction de la force appliquée
Nomenclature (BOM) et assemblage économiques du produit fini, car la surface ne nécessite aucun contact électrique avec le PCB
Cas d'utilisation étendu en combinaison avec des surfaces semi-transparentes pour les commandes tactiles optiques ou de proximité
Permet une redondance maximale dans les conceptions critiques pour la sécurité fonctionnelle, lorsqu'elle est associée à des technologies de détection capacitive
