ams OSRAM LED plates S noires KWxx OSLON®
Les LED noires plates OSLON® KWxx dams OSRAM offrent une excellente luminosité et une luminance exceptionnelle. Ces LED à haute puissance sont très stables et durables et peuvent être utilisées dans des processus CMS standard. Les LED plates S sont conçues avec une série de pastille à braser pour une haute fiabilité et une gestion thermique optimale.
La LED HHL532.TK à KW plat noir OSLON d'ams OSRAM dispose de puces compactes qui fournissent un flux lumineux élevé et sont compatibles au niveau des broches avec LUW HWQP. Alors que la LED KW2 HIL532.TK est fournie avec des puces compactes qui fournissent un flux lumineux élevé et sont individuellement adressables avec un contraste de puce à puce garanti.
Les LED à haute puissance offrent un rayonnement d'émetteur Lambertien à 120°, tombent dans la classe de robustesse à la corrosion 3B et permettent un faible coût du système. Ces LED noires plates OSLON fonctionnent sur une plage de température de -40 °C à 135 °C et sont homologuées AEC-Q102. Les applications standard incluent les éclairages de ville, les éclairages routiers de campagne, les éclairages de courbure dynamiques, les éclairages d’angle et les éclairages d’intersection.
Caractéristiques
- Boîtier époxy CMS
- Technologie de puce UX:3
- Puces adressables individuellement
- Performances thermiques améliorées avec une disposition de pastille optimisée
- Conception optique simplifiée avec puces sans encoche
- Rayonnement standard de 120° (émetteur Lambertien)
- Couleur :
- Cx = 0,325 et Cy = 0,345 acc. Vers CIE 1931 (blanc intense)
- Classe de résistance à la corrosion : 3B
- Fiabilité de 2ème niveau optimisée
- Obturateur intégré
- Homologué AEC-Q102 avec RV-niveau 1
- DES 8 kV selon ANSI/ESDA/JEDEC JS-001 (HBM et classe 3B)
Applications
- Éclairage de zone piétonne
- Éclairage urbain
- Éclairage de routes rurales
- Éclairage d'autoroute
- Lumière à courbure dynamique
- Éclairage d'angles
- Éclairage d'intersections
- Faisceau de route adaptatif
Caractéristiques techniques
- Plage de température de fonctionnement et de stockage de -40 ºC à +135 ºC
- Tension inverse de 1,2 V maximum
- Courant direct de 50 mA à 1 500 mA
- Courant de surtension maximum de 2 500 mA
- Courant inverse de 200 mA maximum
Vidéos
Produits associés
ams OSRAM OSLON Black Flat LED Emitters
Very high light output with high currents up to 1500mA/Chip thanks to unique UX:3 chip technology.

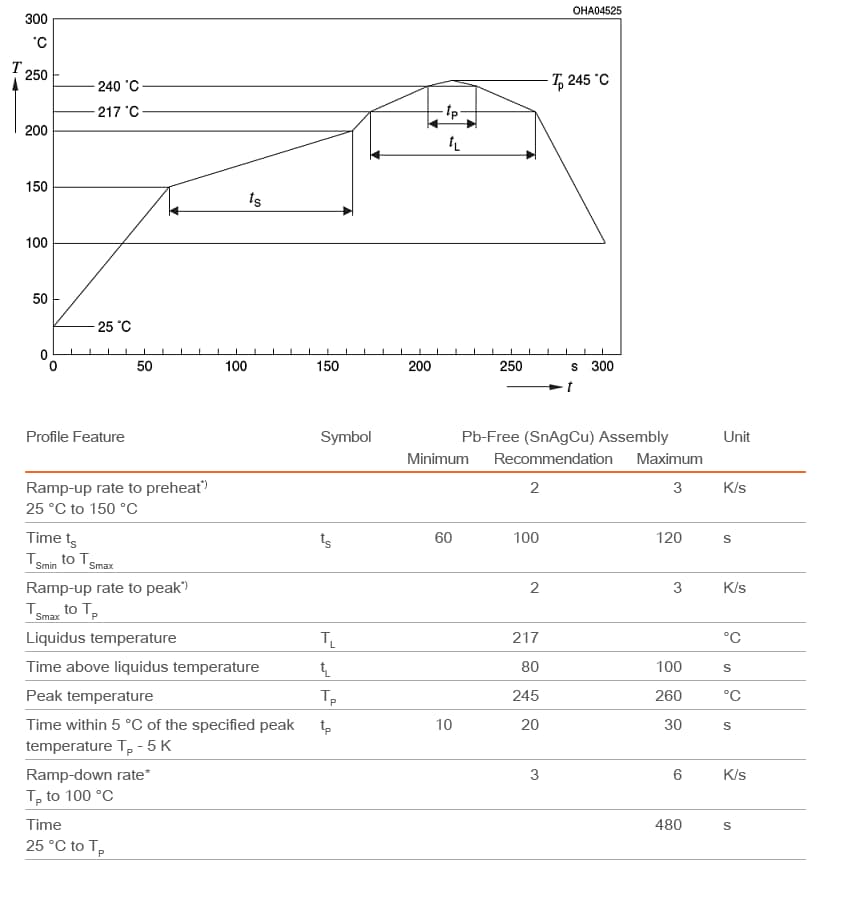

Profil de soudure par refusion
| Numéro de pièce | Fiche technique | Flux lumineux / Flux énergétique | Vf - Tension directe | If - Courant direct | Angle de visualisation | Intensité lumineuse | Données de puissance | Longueur | Largeur | Hauteur | Couleur d'éclairage | RoHS - Mouser |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KW HHL533.TK-S5S9-5L25M2-48A6-A00-S |  |
3.16 V | 1 A | Y | ||||||||
| KW HLL531.TE-Z6R9-EBVFFCBB46-RS5R | |
1400 lm | 15.1 V | 1.5 A | 120 deg | 15.3 W | 7.9 mm | 3.75 mm | 0.43 mm | Cool White | Y | |
| KW2 HIL533.TK-D5T1-4L35M3-S8A7 | |
925 lm | 6.75 V | 1 A | 120 deg | 300 cd | 6.3 W | 4.6 mm | 3.75 mm | 0.49 mm | White | Y |
| KW2 HIL533.TK-D6T1-5L25M2-S8A7 | |
925 lm | 6.75 V | 1 A | 120 deg | 300 cd | 6.3 W | 4.6 mm | 3.75 mm | 0.49 mm | White | Y |
| KW3 HJL533.TK-6TTC-5L25M2-JCAB | |
1390 lm | 10.15 V | 1 A | 120 deg | 450 cd | 9.5 W | 5.7 mm | 3.75 mm | 0.49 mm | White | Y |
| KW3 HJL533.TK-T5TB-4L35M3-JCAB | |
1390 lm | 10.15 V | 1 A | 120 deg | 450 cd | 9.5 W | 5.7 mm | 3.75 mm | 0.49 mm | White | Y |
| KW3 HJL533.TK-T5TB-5L16M1-JCAB | |
1390 lm | 10.15 V | 1 A | 120 deg | 450 cd | 9.5 W | 5.7 mm | 3.75 mm | 0.49 mm | White | Y |
| KW4 HKL533.TK-F5FB-5L16M1-AGAE | |
1750 lm | 13.5 V | 1 A | 120 deg | 580 cd | 13 W | 6.8 mm | 3.75 mm | 0.49 mm | White | Y |
| KW HJL531.TE-Z6Q7-EBVFFCBB46-DFYF | |
900 lm | 9.05 V | 1.5 A | 120 deg | 9.05 W | 5.7 mm | 3.75 mm | 0.43 mm | Cool White | Y | |
| KW2 HIL533.TK-D5T1-5L16M1-S8A7 | |
925 lm | 6.75 V | 1 A | 120 deg | 300 cd | 6.3 W | 4.6 mm | 3.75 mm | 0.49 mm | White | Y |
