Analog Devices Inc. Kit d'évaluation EVAL-ADN4680E - ADI | Mouser

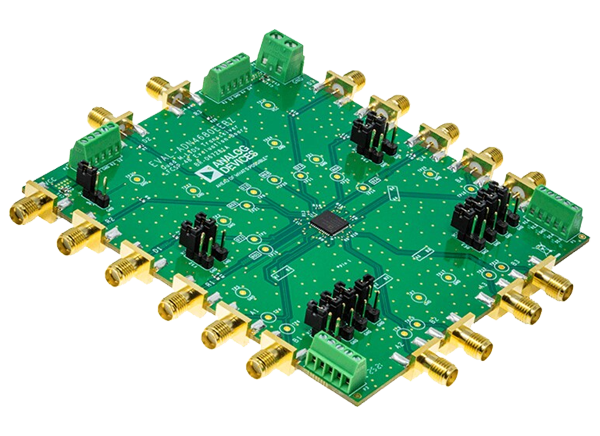

Le kit d'évaluation EVAL-ADN4680E d'Analog Devices Inc. est conçu pour démontrer rapidement et facilement les émetteurs-récepteurs M-LVDS Quad ADN4680E. Les émetteurs-récepteurs M-LVDS Quad ADN4680E sont des paires de pilotes et de récepteurs qui peuvent fonctionner jusqu'à 125 MHz ou 250 Mb/s sans retour à zéro (NRZ). Le pilote et le récepteur de chaque émetteur-récepteur sont connectés en configuration semi-duplex. Cette configuration permet de configurer chaque émetteur-récepteur via des broches d'activation indépendantes pour l'envoi ou la réception de données. La carte EVAL-ADN4680EEBZ est optimisée pour la signalisation haut débit.

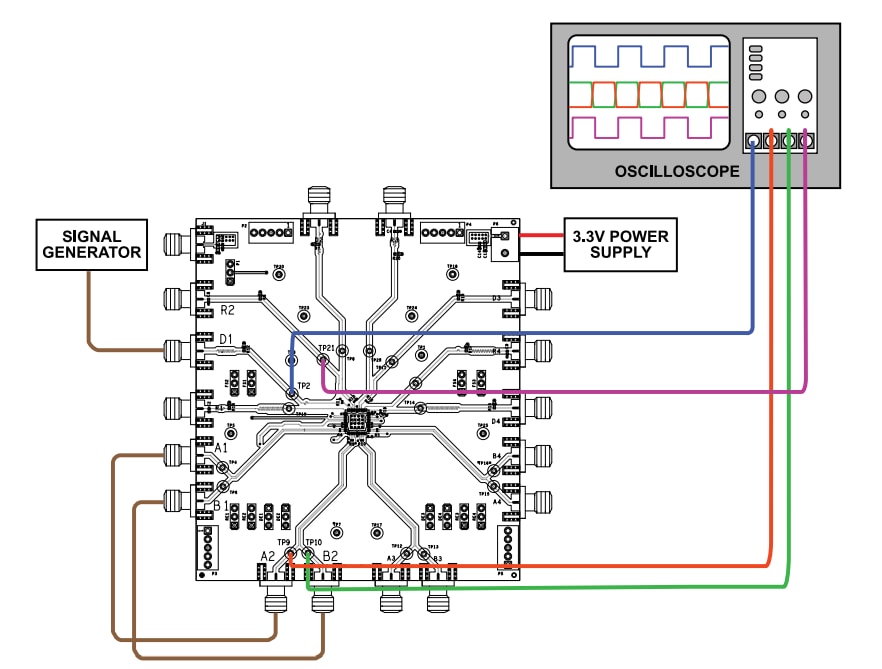

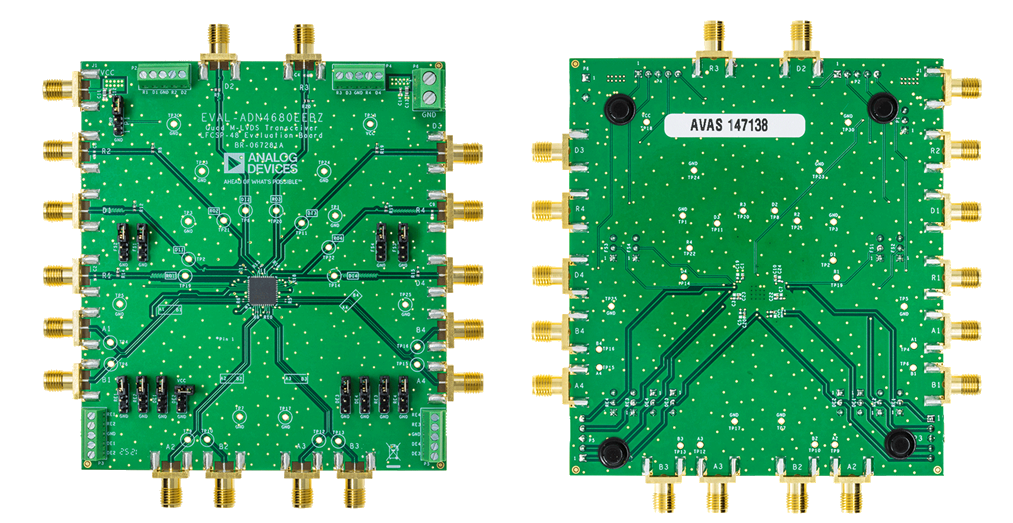

Le kit d'évaluation EVAL-ADN4680E d'ADI offre des traces de signal M-LVDS différentielles sur la carte acheminées en paire différentielle 100 Ω à longueur adaptée. L'entrée numérique DIx et la sortie du récepteur ROx sont adaptées à la longueur et acheminées avec une mise à la terre d'impédance contrôlée de 50 Ω. La carte EVAL-ADN4680EEBZ fournit une mise à la terre solide et un plan d'alimentation pour une intégrité optimale de la puissance.

La EVAL-ADN4680EEBZ a une empreinte pour les émetteurs-récepteurs ADN4680E dans un LFCSP de 7 mm x 7 mm à 48 fils.

Caractéristiques

Évaluation facile des émetteurs-récepteurs M-LVDS Quad, semi-duplex 250 Mb/s ADN4680E
Agencement de la carte optimisé pour la signalisation à haut débit
Longueurs de voie assorties sur paires différentielles M-LVDS avec impédance différentielle contrôlée de 100 Ω
Longueurs de voie assorties sur signaux logiques DIx et ROx haut débit avec impédance contrôlée de 50 Ω à GND
Prises SMA pour connexion aux signaux logiques DIx et ROx haut débit et aux signaux M-LVDS Ax et Bx

Connecteurs bornes à vis optionnels pour accéder aux signaux logiques ROx, REx, DEx et DIx
Connexions d'alimentation et de mise à la terre via des borniers à vis
Alimentation globale sélectionnable par cavalier via la broche ENP
Activation du pilote sélectionnable par cavalier, activation du récepteur et sécurité intégrée pour chaque émetteur-récepteur via les broches REx, DEx et FSx
Points de test pour mesurer tous les signaux et plusieurs points de mise à la terre pour faciliter le sondage de signaux multiples
Résistances de terminaison 100 Ω à travers les signaux Ax et Bx pour simuler un bus à terminaison
