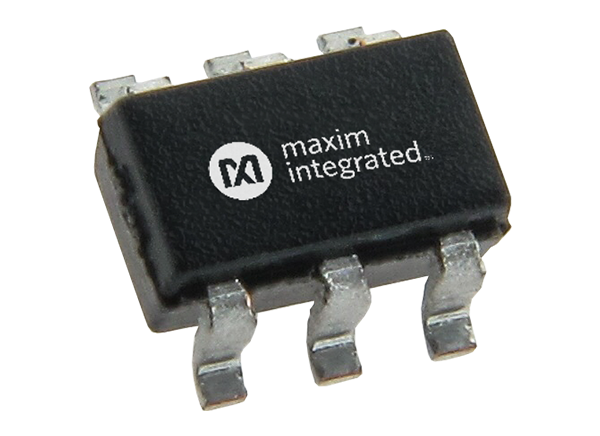

Analog Devices / Maxim Integrated Contrôleur marche/arrêt à bouton-poussoir haute tension MAX16151

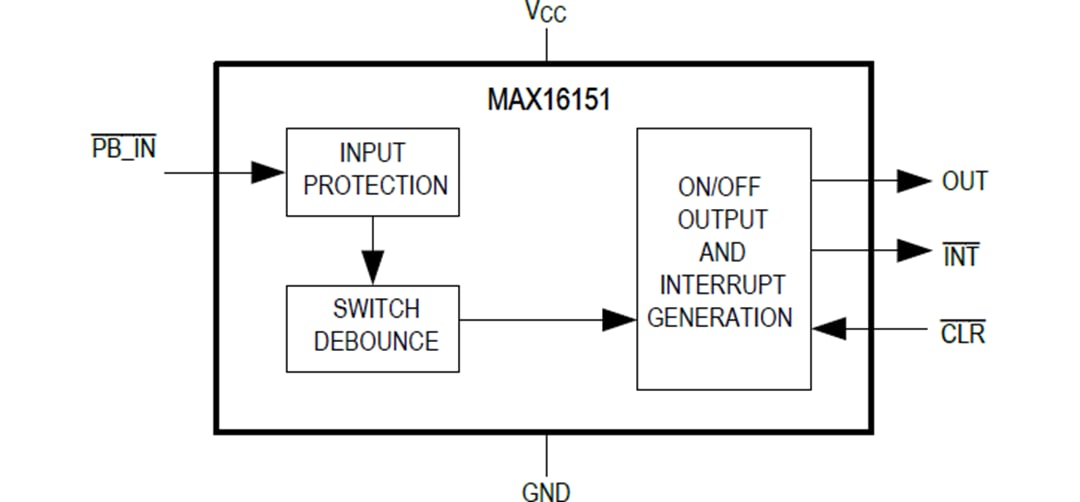

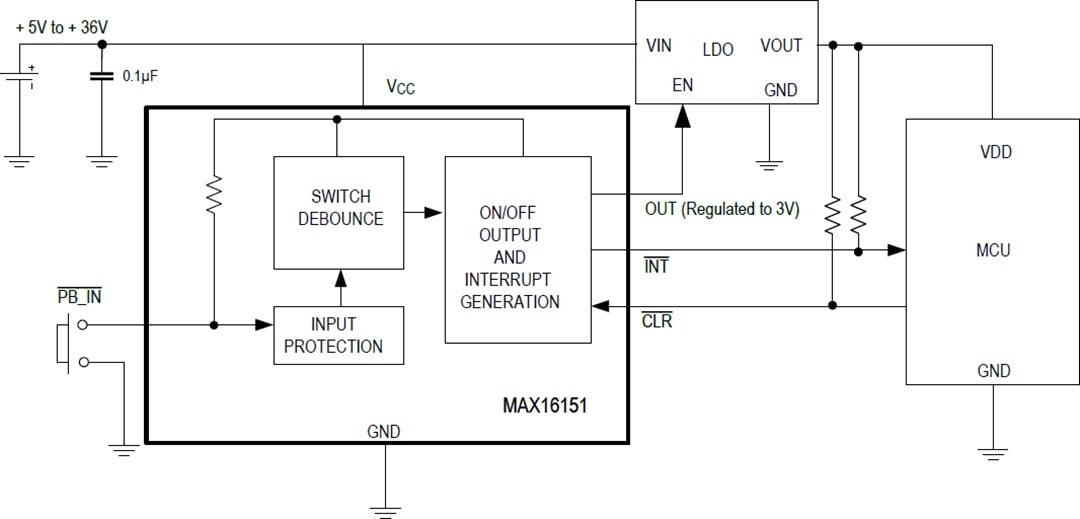

Le contrôleur marche/arrêt à bouton-poussoir haute tension MAX16151 d'Analog Devices, doté d'un mécanisme anti-rebond de commutateur et d’une sortie verrouillée, est optimisé pour contrôler l'alimentation du système. Le MAX16151 peut accepter une entrée bruyante à partir d’un commutateur mécanique et peut produire une sortie nette et verrouillée. Le composant produit également une interruption de sortie unique en réponse à une fermeture de commutateur dépassant la période anti-rebond à PB_IN. Le MAX16151 fonctionne sur une plage d'alimentation de +5 V à +36 V et consomme moins de 15 μA de courant d'alimentation. L’entrée de commutateur (PB_IN) robuste supporte des niveaux de ±60 V et est protégée contre les décharges électrostatiques (DES) de ±10 kV pour une utilisation dans les environnements industriels difficiles. La sortie verrouillée régulée à 3 V peut servir de signal logique pour contrôler un transistor de passage ou un régulateur de tension. Une sortie INT séparée fournit une interruption du système chaque fois qu’un signal de bouton-poussoir valide est détecté. Une entrée CLR asynchrone permet à un signal externe de forcer la sortie verrouillée à l’état OFF.
