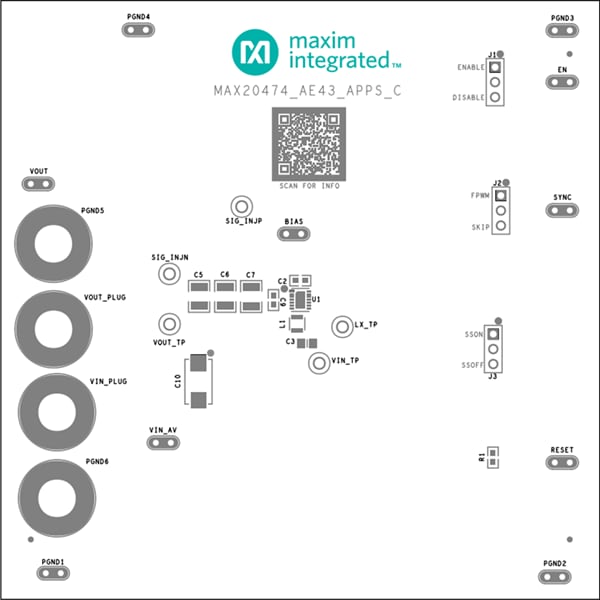

Analog Devices / Maxim Integrated Kit d'évaluation de convertisseur MAX20474EVKIT
Le kit d'évaluation de convertisseur MAX20474EVKIT d'Analog Devices évalue les performances du convertisseur élévateur synchrone MAX20474. Le MAX20474 est un convertisseur CC-CC à haut rendement qui stimule une alimentation d'entrée de 3,0 V à 5,5 V de 6 V à 18 V à une charge de 1 A. Le convertisseur élévateur atteint une erreur de sortie de ±1,5 % sur la plage de charge, ligne et température. Le kit MAX20474EVKIT d'Analog Devices permet l'évaluation des performances standard du composant avec une tension de sortie fixe ou réglable. Avec l'installation de R2, il est également possible d'évaluer les performances de stabilité en boucle fermée si un analyseur de réseau est disponible.
Caractéristiques
- Convertisseur Boost synchrone pour petite taille de solution
- 4,0 A de courant de crête en entrée
- Tension de sortie réglable par résistance de 6 V à 18 V
- Sélection de sortie fixe de 6 V à 18 V par incréments de 250 mV
- Tension d’alimentation de fonctionnement de 3,0 V à 5,5 V
- Fonctionnement à fréquence de commutation 2,2 MHz
- Sortie de réinitialisation
- Fonctionnement à spectre étalé
- Performances de haute précision
- Option fixe de précision de tension de sortie ±1,5 %
- Option réglable avec précision de tension de sortie ±2,2 %
- Surveillance UV 81 ±3 %
- Surveillance OV 121 ±3 %
- Bonnes performances transitoires de charge
- Robuste pour l’environnement automobile
- Contrôle du mode courant, PWM forcé et fonctionnement Saut
- Protection contre les surchauffes et les courts-circuits
Équipement nécessaire
- Alimentation de banc capable de fournir 5 A minimum
- Oscilloscope à large bande passante pour l'analyse des formes d'onde (bande passante de 500 MHz suggérée)
- Charge électronique ou résistive
- Voltmètres (DMM) pour mesurer les points de test
Produit associé
Analog Devices / Maxim Integrated Convertisseur Boost synchrone MAX20474
Convertisseur CC-CC à haut rendement qui stimule une alimentation d'entrée de 3,0 V à 5,5 V de 6 V à 18 V à une charge de 1 A.
Publié le: 2021-11-02
| Mis à jour le: 2023-04-18
