Analog Devices / Maxim Integrated Émetteurs-récepteurs RS-485/RS-422 isolés MAX2202x/F

Les émetteurs-récepteurs RS-485/RS-422 isolés MAX2202x/F d'Analog Devices fournissent un isolement galvanique numérique de 3,5 kVrms entre le côté câble (pilote RS-485/RS-422 / côté récepteur) et le côté UART du composant. L'isolation améliore la communication en cassant les boucles de mise à la terre et réduit le bruit en cas d'écarts importants dans le potentiel de mise à la terre entre les ports. Ces composants permettent une communication robuste jusqu'à 0,5 Mbit/s ou 16 Mbit/s.

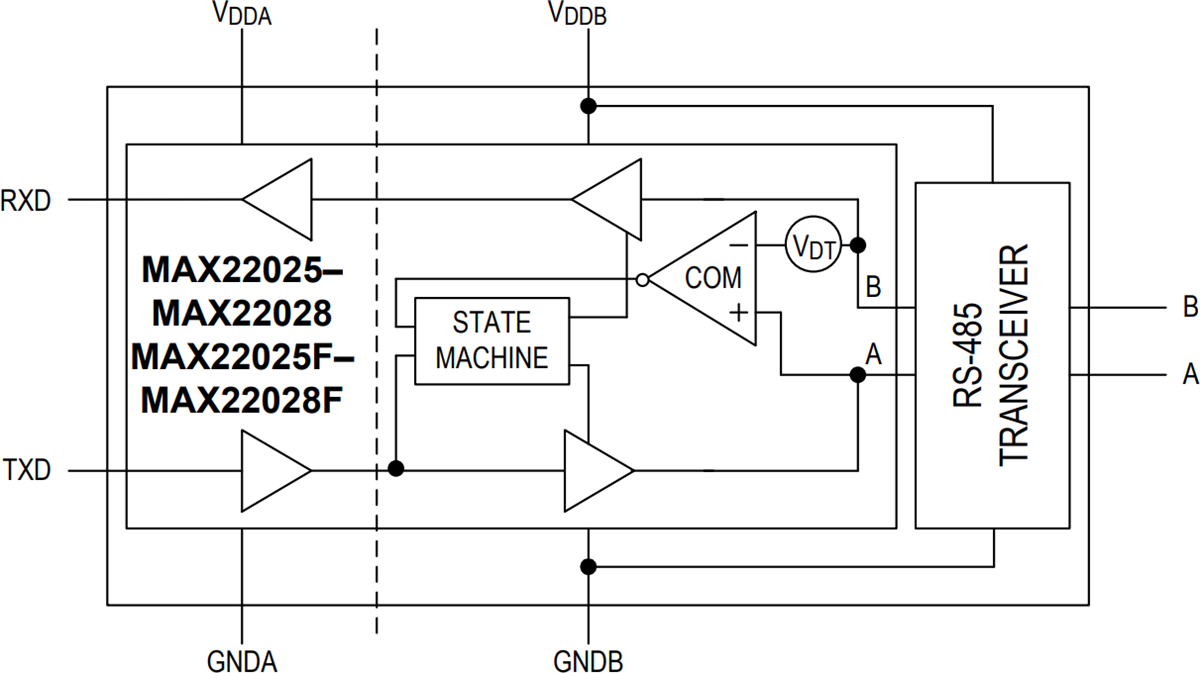

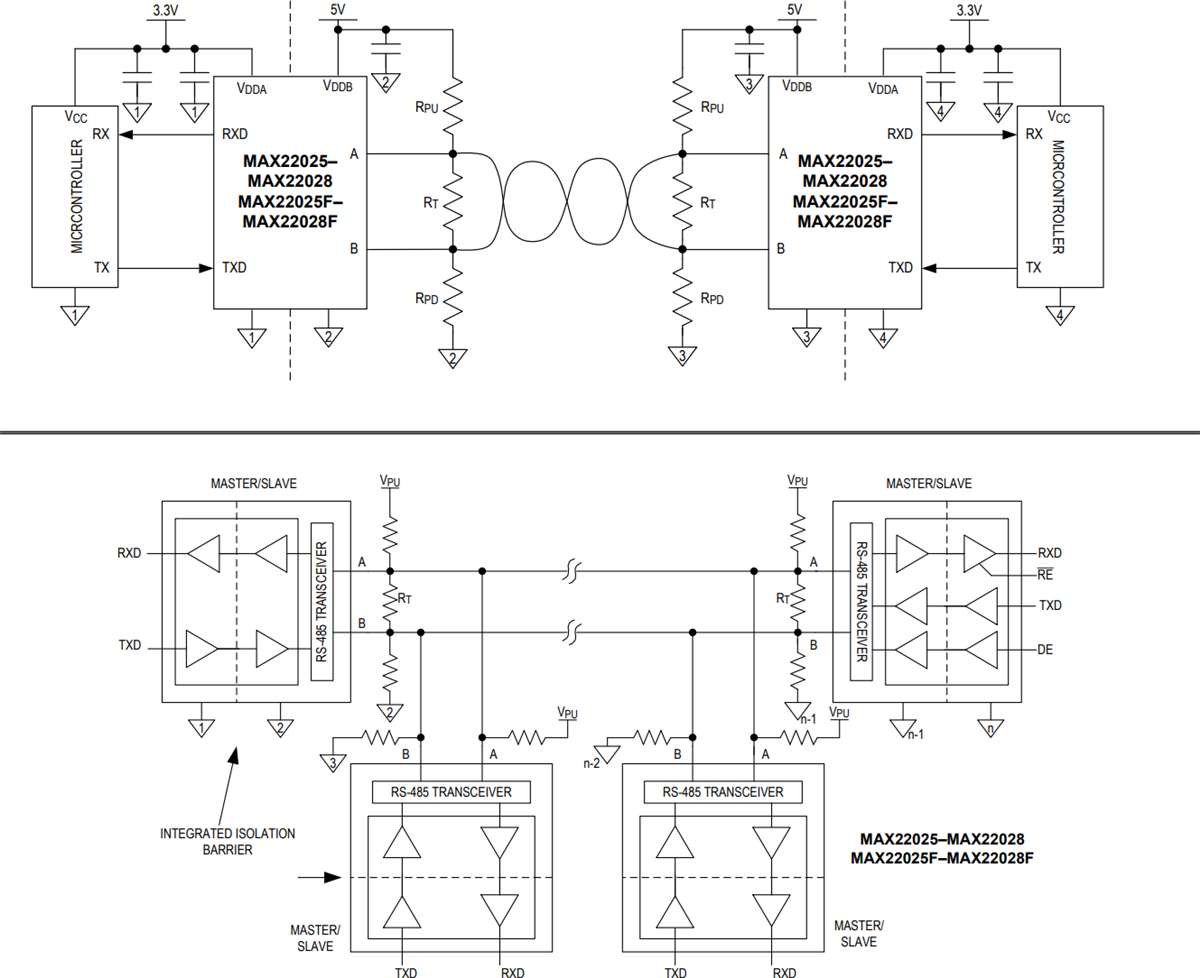

Les émetteurs-récepteurs RS-485/RS-422 isolés MAX2202x/F disposent du contrôle de direction automatique propriétaire d'Analog Devices, ce qui les rend idéaux pour des applications telles que les ports RS-485 isolés, où l'entrée du pilote est utilisée en conjonction avec le signal d'activation de pilote pour piloter le bus différentiel.

Les MAX22025, MAX22027, MAX22025F et MAX22027F disposent de pilotes à vitesse de balayage réduite qui minimisent les EMI et réduisent les réflexions causées par une terminaison incorrecte du câble permettant une transmission sans erreur jusqu'à 0,5 Mbps. Les sorties de pilote MAX22026, MAX22028, MAX22026F et MAX22028F ne sont pas limitées en termes de vitesse de balayage, ce qui permet des vitesses de transmission pouvant atteindre 16 Mbit/s.

La sortie du récepteur des MAX22025, MAX22026, MAX22025F et MAX22026F ne suit pas (V_A-V_B) lorsque le composant est dans l'état activé par le pilote. La sortie du récepteur sur les MAX22027, MAX22028, MAX22027F et MAX22028F suit toujours (V_A-V_B).

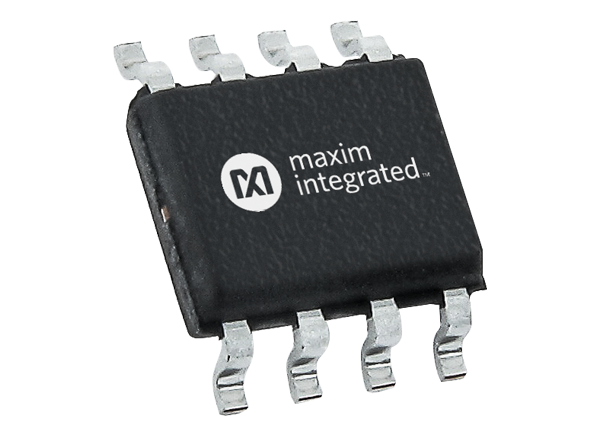

Les sorties du pilote et les entrées du récepteur sont protégées contre les décharges électrostatiques (ESD) de ± 10 kV à GNDB du côté du câble, comme spécifié par le modèle du corps humain (HBM). Ces composants sont disponibles en boîtier SOIC compact à 8 broches et corps large et fonctionnent sur la plage de température de -40 °C à + 85 °C.

Caractéristiques

Intégration de haut niveau réduisant la taille globale de la solution

Émetteurs-récepteurs half-duplex RS-485/RS-422 complètement isolés

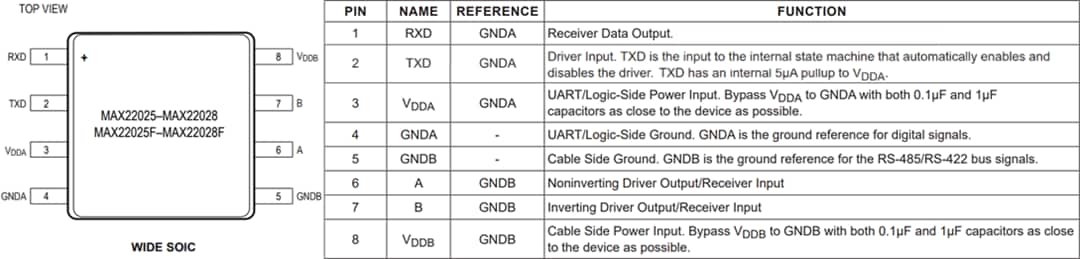

Boîtier SOIC compact à 8 broches et corps large (ligne de fuite de 5,5 mm)

La protection intégrée assure une communication solide

±10 kV ESD (HBM) sur les sorties du pilote/entrées du récepteur
Le récepteur de sécurité empêche la transition de défaillance sur les courts-circuits d'entrée du récepteur ou les événements ouverts
Supporte une tension d'isolation 3,5 kV_RMSpendant 60 secondes (V_ISO)
Supporte une tension d'isolation de crête répétitive maximale 630 V_PEAK (V_IORM)
Supporte en continu une tension d'isolation de fonctionnement maximale de 445 V_RMS (V_IOWM)

Permet une conception de système flexible

Débit de données maximal de 0,5 Mb/s avec pilote à vitesse de balayage limitée (MAX22025, MAX22027, MAX22025F, MAX22027F)
Débit de données maximal 16 Mb/s (MAX22026, MAX22028, MAX22026F, MAX22028F)
AutoDirection élimine le besoin de signaux de désactivation et de contrôle RE actif bas
