Analog Devices / Maxim Integrated Contrôleur et protecteur de port automobile MAX25432

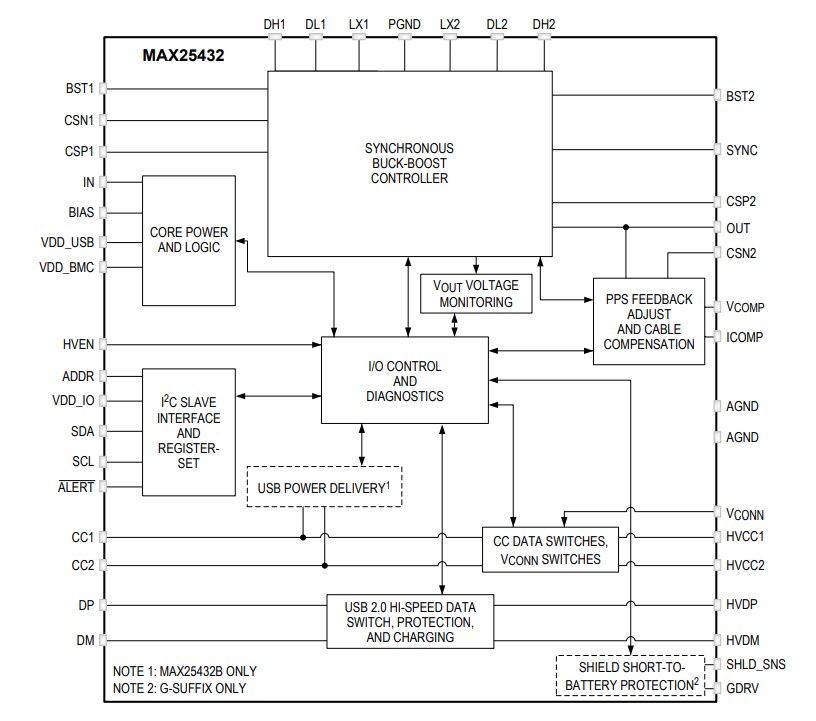

Le contrôleur et protecteur de port Buck-Boost automobile MAX25432 d'Analog Devices est conçu pour les applications d’hôte USB automobile ou aval (DFP). Le MAX25432 combine un contrôleur Buck-Boost de classe automobile capable d’une alimentation programmable (PPS) complète de 3,3 à 21 V jusqu’à 6,35 A, un frontal analogique (AFE) à alimentation USB (USB PD), un support de chargement USB existant et des commutateurs de protection USB de type-C^®. Les commutateurs de protection fournissent une protection ESD au niveau du système automobile et une protection contre les courts-circuits de 24 V pour les circuits D+, D-, CC1, CC2 et VCONN. Le dispositif MAX25432 prend optionnellement en charge les modes de charge existants pour les téléphones passagers plus anciens, notamment BC1.2, Apple® Charge, Apple CarPlay, Apple MFi et USB On-The-Go (OTG).

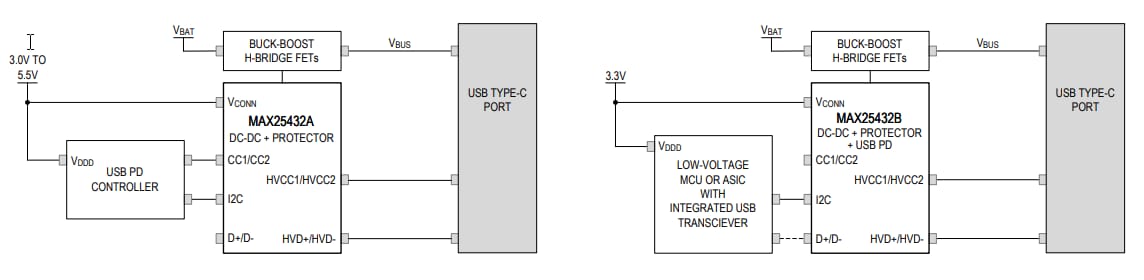

Le MAX25432B d'Analog Devices intègre une AFE USB PD, qui prend en charge la spécification de port contrôleur (TCPCI) USB-IF Type-C et peut s’interfacer avec n’importe quelle I2C maître dans l’application. Entre-temps, le MAX25432A fournit une protection contre le passage du signal du canal de configuration (CC) à un contrôleur PD USB externe. Les composants à suffixe G comprennent une détection et une protection intelligentes pour éviter les courants élevés de court-circuit provenant de la batterie du véhicule et passant par le câble blindé jusqu’à la mise à la terre en cas de défaillance, empêchant ainsi les dommages au module du véhicule.

Le MAX25432 est logé dans un petit boîtier TQFN-EP à 40 broches de 6 x 6 mm et nécessite très peu de composants externes. Le kit d’évaluation MAX25432 et le collatéral fournissent une plateforme pratique à l’ingénieur de conception pour une évaluation rapide avec un temps de test et de développement de micrologiciels réduit.

Caractéristiques

PHY PD USB qui est à la norme TPCI à utiliser avec n’importe quelle I²C maître bon marché (CI concentrateur, MCU, SoC)
- Décalage de mise à la terre ajusté PHY BMC ajusté pour un rapport signal-bruit maximal
Versions non-TCPC disponibles pour la protection du contrôleur PD USB externe (MAX25432A)
Contrôleur Buck-Boost intégré pour pont en H externe
- Plage de fonctionnement d’entrée de 4,5 à 36 V
- Fréquence de commutation de 220 ; 300 et 400 kHz
- Synchronisation de fréquence externe et spectre étendu pour EMI réduit
Prise en charge APDO PPS PD USB – TID 5821
- Taille de pas de tension programmable de 10 mV
- Taille de pas de courant programmable de 25 mA
Compensation de câble intégrée jusqu'à 516 mΩ
Homologué AEC-Q100 et AEC-Q006

Protection contre les court-circuits à blindage de câble passager la plus performante, la plus sûre et la plus économique
- Minimise les courants de court-circuit avec une solution FET simple de petite taille
Amplificateurs intégrés à détection de courant côté haut, CAN et CNA
Commutateurs et protection VCONN intégrés de 3,3 à 5,0 V, 1,5 W, intelligents et fiables
- Taille de pas de surintensité programmable de 50 mA
Protection CC 24 V intégrée sur les sorties protégées HVD+, HVD-, HVCC1, HVCC2
Support de chargement USB 2.0 existant intégrée, incluant BC1.2, Apple Carplay, OTG et Apple MFi Rev 3x
Protection ESD ISO 10605 et CEI 61000-4-2 contre décharge par contact ± 15 kV lame d’air/± 8 kV intégrée
Plage de températures de fonctionnement de -40 à +125 °C

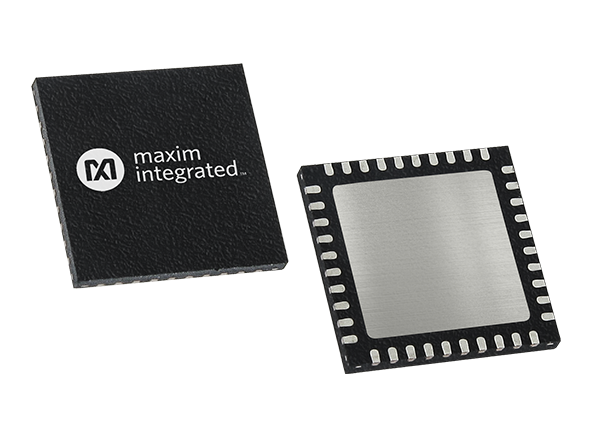

Boîtier TQFN à 40 broches, 6 mm x 6 mm avec EP
