Bosch Capteur de gaz IA BME688
Le capteur de gaz IA BME688 de Bosch offre une plage de tension d’alimentation 1,2 V à 3,6 V et des dimensions de boîtier de3 mm x 3 mm x 0,93 mm. Ce capteur dispose de capteurs de pression, d’humidité et de température à haute linéarité et haute précision intégrés. Le capteur de gaz BME688 peut détecter les composés organiques volatils (COV) et d'autres gaz tels que l'hydrogène et le monoxyde de carbone dans la plage ppb (parties par milliard). Le capteur de gaz IA BME688 Bosch est idéal pour les applications mobiles et connectées où la taille et la faible consommation d'énergie constituent des exigences critiques.
Ce capteur contient un scanner de gaz et se décompose en 3 parties :
- Matériel BME688 entièrement rétrocompatible avec le BME680, mais avec une plage de résistance aux gaz plus élevée activée dans l'ASIC
- Logiciel BSEC 2.0
- BME Al-Studio permettant aux utilisateurs d'entraîner le BME688 sur des applications spéciales
Caractéristiques
- Dimensions du boîtier
- 3,0 mm x 3,0 mm x 0,93 mm LGA-8
- Plage de fonctionnement (précision complète)
- Pression : de 300 à 1 200 hPa
- Humidité : de 0 à 100 %
- Température : de -40 à +85 °C
- Tension d'alimentation
- VDDIO : de 1,2 à 3,6 V
- VDD : de 1,71 à 3,6 V
- Interfaces
- I2C
- SPI
- Consommation électrique moyenne
- 1 µA à 1 Hz d'humidité et de température
- 1 µA à 1 Hz de pression et de température
- 7 µA à 1 Hz d'humidité, de pression et de température
- 90 µA en mode ULP pour l'humidité, la pression, la température et la qualité de l'air
- 0,9 mA en mode LP pour l'humidité, la pression, la température et la qualité de l'air
- 3,9 mA en mode balayage à gaz standard (le mode balayage à gaz et la vitesse de balayage peuvent être optimisés pour les applications avec BME AI Studio)
- Capteur de gaz
- Note F1 pour la lecture de H₂S : 0,92
- Vitesse de balayage standard de 10,8 s/balayage
- Charge électrique de balayage standard de 0,18 mAh (5 balayages par minute)
- Temps de réponse (de τ33 % à 63 %) < 1 s
- Écart entre capteurs de ±15 %
- Consommation d'énergie <0,1 mA en mode ULP
- Traitement des données de sortie
- Indice de qualité de l'air (IAQ)
- Équivalents bVOC et CO2 (ppm)
- Résultat du balayage de gaz (%)
- Capteur d'humidité
- Temps de réponse de 8 s (de τ0 % à 63 %)
- Tolérance de précision de ±3 % d'humidité relative
- Hystérésis ≤1,5 % d'humidité relative
- Capteur de pression
- Bruit RMS de 0,12 pA (équivalent à 1,7 cm)
- Erreur de sensibilité de ±0,25 % (équivalent à 1 m à 400 m de variation en hauteur)
- Décalage de coefficient de température de ±1,3 pA/K (équivalent à ±10,9 cm à 1 °C de variation de température)
- Conforme à la directive RoHS, exempt d'halogène, MSL1
Applications
- Contrôleurs de respiration
- Appareils connectés
- Maisons intelligentes
- Détecteurs d'incendie
- Moniteurs d'aliments frais dans les réfrigérateurs
- Moniteurs d'odeurs de couche-culotte
Vidéos

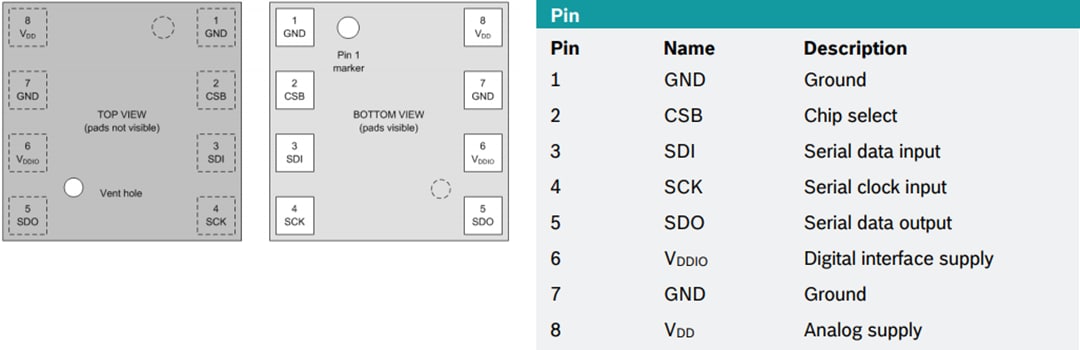

Désignations des broches
Outils de développement
Bosch Carte navette multifonction 3.0 BHI360
Pour l’évaluation des capteurs BMM150, BMM350, BME688, BMP580 et BHI360.
