Bourns Potentiomètres rotatifs à arbre métallique 11 mm PRS11R
Les potentiomètres à arbre en métal rotatif 11 mm PRS11R de Bourns disposent d'un très petit format, offrent un commutateur momentané optionnel, un style d'arbre plat et une plage de température de fonctionnement de -20 °C à +70 °C. Les variations des potentiomètres PRS11R comprennent des orientations horizontales/vers l'arrière ou verticales/vers le côté, des longueurs d'arbre (15 mm, 20 mm ou 25 mm), une configuration de commutateur (sans interrupteur ni interrupteur à pousser momentané) et des tapers de résistance. Les potentiomètres à arbre en métal rotatif 11 mm PRS11R de Bourns sont conçus pour être utilisés dans les applications professionnelles d'éclairage et d'audio, les équipements médicaux* et de laboratoire à faible/moyen risque, les commandes d'automatisation industrielle et d'autres applications où un potentiomètre fiable est requis.
*Les produits Bourns® n'ont pas été conçus pour et ne sont pas destinés à être utilisés dans les applications de « secours », « critiques pour la vie » ou de « maintien en vie » , ni dans toute autre application où une défaillance ou un dysfonctionnement du produit Bourns peut entraîner des blessures corporelles ou la mort. Voir avis de non-responsabilité légale : www.bourns.com/docs/legal/disclaimer.pdf.
Caractéristiques
- Montage de type THT
- Valeur nominale du nombre de cycles de rotation : 15 000
- Plage de température de fonctionnement : de -20 °C à +70 °C
- Option d'arbre plat
- Agencement des broches PC pour montage sur carte
- Options d'orientation horizontale ou verticale
- Interrupteur momentané optionnel
- Potentiomètres audio et linéaires
- Conforme à la directive RoHS
Applications
- Équipement audio professionnel
- Consoles d'éclairage professionnelles
- Électroménager grand public
- Équipement médical et de diagnostic à risque faible/moyen
- Équipement de test et de mesures
- Équipement de communications
- Équipement de laboratoire
- Contrôles d'automatisation industrielle
Caractéristiques techniques
- Caractéristiques électriques
- Plage de résistance standard de 5 kΩ à 250 kΩ
- Tolérance de résistance standard
- R < 250 kΩ ±20 %
- R = 250 kΩ ±30 %
- Résistance résiduelle maximale de 0,4 %
- Résistance d'isolation minimale de 100 MΩ à 250 VCC
- Tension de tenue diélectrique minimale de 300 VCA (au niveau de la mer)
- Puissance nominale de 0,05 W
- Bruit de glissement maximal de 100 mV
- Politique environnementale
- Plages de température
- Fonctionnement de -20 °C à +70 °C (-4 °F à +158 °F)
- Stockage de -40 °C à +70 °C (-40 °F à +158 °F)
- Brasage
- Soudure à la vague +260 °C pendant 3 secondes
- Brasage manuel +350 °C pendant 3 secondes
- Valeur nominale IP44
- Plages de température
- Données mécaniques
- Angle mécanique maximal de 300 ± 10°
- Couple
- Fonctionnement de 20 gf-cm à 250 gf-cm (couple de démarrage ignoré)
- Fonctionnement maximal de 3 kgf-cm
- Résistance d'arrêt minimale de 3 kgf-cm
- 15 000 cycles de vie rotatifs minimum
- 20 000 cycles de vie de commutation minimum
- 1x rondelle plate et 1x écrou hexagonal fournis avec les versions de douille filetée
- Interrupteur
- Interrupteur SPST momentané à pousser
- Puissance nominale de charge résistive de 10 mA à 5 VCC
- Course de commutation de 0,5 mm ± 0,4 mm
- Force d'actionnement du commutateur de 600 gf ±300 gf
- Résistance de contact maximale de 100 mΩ

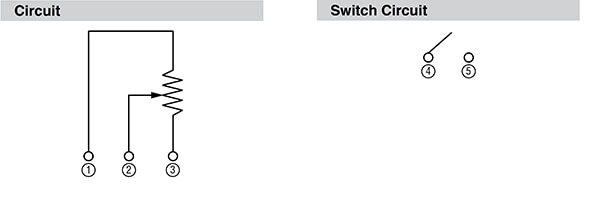

Informations sur le circuit
