Broadcom Optocoupleurs R2Coupler™ ACPL-K43CT et ACPL-K44CT
Les optocoupleurs automobiles R2Coupler™ ACPL-K43CT et ACPL-K44CT de Broadcom offrent une empreinte miniature à huit fils conçue pour les applications automobiles. Les optocoupleurs numériques monocanal à haute température, CMR élevée et haute vitesse sont disponibles dans le boîtier SO-8 allongé, conçu pour être compatible avec les procédés de montage en surface standard. L’ACPL-K44CT est l’équivalent à double canal de l’ACPL-K43CT.
Les optocoupleurs numériques ACPL-K43CT et ACPL-K44CT de Broadcom utilisent une couche isolante entre la diode électroluminescente et un photodétecteur intégré pour fournir une isolation électrique entre l’entrée et la sortie. Des connexions séparées pour la polarisation de la photodiode et le collecteur du transistor de sortie réduisent la capacité du collecteur de base, multipliant la vitesse jusqu’à cent fois par rapport à celle d’un coupleur phototransistor conventionnel.
Les dispositifs d’isolation R2Coupler de Broadcom permettent une isolation et une fiabilité renforcées qui produisent une isolation sûre du signal, essentielle dans les applications automobiles et industrielles à haute température.
Caractéristiques
- Interface numérique haute température et fiabilité pour applications automobiles
- Entraînement ultra-faible pour la rétroaction de l’état à IF = 0,8 mA ou 1,5 mA
- Réjection de mode commun élevée de 30 kV/μs (standard) à VCM = 1 500 V
- Boîtiers SO8 compacts, auto-insérables et étendus
- Homologués selon les directives de test de la norme AEC Q100 classe 1
- Vitesse élevée de 1 MBd
- Large plage de température de fonctionnement de -40 °C à +125 °C
- Retard de propagation faible de 1 μs max. à IF = 10 mA
- Approbation de sécurité dans le monde entier
- Approbation UL 1577, 5 kVRMS/1 minute
- Approbation CSA
- CEI/EN 60747-5-5
Applications
- Pilote IPM automobile pour convertisseurs CC-CC et convertisseurs de moteur
- Rétroaction d’état et isolation du signal de réveil
- Interface de communication CANBus et SPI
- Isolation de signal numérique/analogique haute température
Caractéristiques techniques
- Courant d’entrée moyen direct de 20 mA
- Courant d’entrée direct de crête de 40 mA
- Tension d’entrée inversée de 5 V
- Dissipation de puissance d’entrée de 30 mW (par canal)
- Dissipation de puissance de sortie de 100 mW
- Courant de sortie moyen de 8 mA
- Courant de sortie de crête de 16 mA
- Tension d’alimentation de -0,5 V à +30 V
- Tension de sortie 20 V
- Cycle de soudage du fil de 10 s/260 °C
Schéma de fonctionnement
Schéma

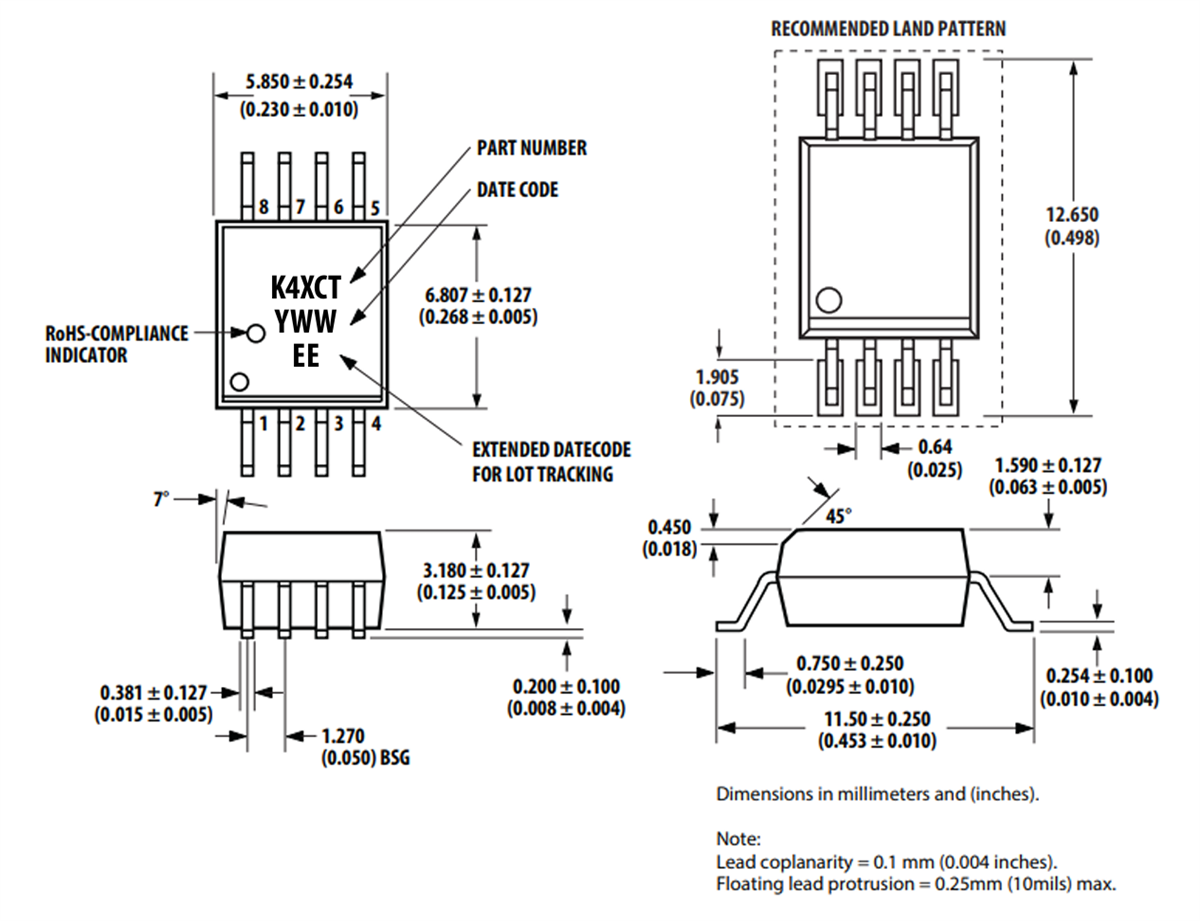

Dimensions du boîtier (mm)
Publié le: 2025-01-13
| Mis à jour le: 2025-01-22
