Broadcom Capteurs IR pyroélectriques eZPyro™ AFBR-S6EPY
Les capteurs infrarouges (IR) pyroélectriques eZPyro™ AFBR-S6EPY de Broadcom® sont des capteurs pyroélectriques numériques à couche mince qui combinent des capteurs de haute qualité avec un haut niveau d'intégration électronique configurable. Ces capteurs CMS pyroélectriques disposent d'une haute sensibilité combinée à des temps de réponse rapides pour assurer une détection rapide et précise des gaz/flammes. Les capteurs IR pyroélectriques disposent également d'une ultra-faible puissance, de modes de veille, d'un signal de réveil, d'un allumage rapide, d'une API ouverte et d'une immunité EMI. Ces capteurs communiquent via l'I2C aux normes de l'industrie, ce qui permet une connectivité plug-and-play aux microcontrôleurs et permet un réglage et un étalonnage faciles.
Les capteurs AFBR-S6EPY12111B et AFBR-S6EPY121B sont fournis sur un circuit imprimé détachable. Le capteur AFBR-S6EPY12111B est la connexion rigide ou flexible pour un prototypage facile qui est équipée d'un filtre passe-long de 5 μm. L'AFBR-S6EPY121B est un outil de lecture de capteur prêt à l'emploi qui est équipé d'un filtre passe-long de 2,2 μm avec une plage de largeur de bande de filtre de 2,5 μm à 6 μm. Les applications standard incluent la détection de gaz, la détection de flamme, la détection de mouvement et la reconnaissance de gestes.
Caractéristiques
- Petits boîtiers CMS
- Temps de réponse rapide
- Coût système réduit grâce aux fonctions intégrées
- Connectivité plug-and-play utilisant l'interface de bus I2C et les capteurs de mise en guirlande
- Ultra-faible puissance, modes veille et réveil par signal
- Canal indépendant entièrement configurable
- Réduction du temps d'émission et, partant, de la consommation d'énergie du système
- La plage dynamique élevée permet la détection de petites et grandes flammes, à proximité ou sur de plus grandes distances
- Éléments de capteur à couche mince de haute qualité offrant des temps de réponse courts et une haute sensibilité pour permettre d'autres économies d'énergie du système grâce à des cycles de service IR plus faibles
- Immunité EMI
- Le développement étendu prend en charge l'écosystème
- API ouvert
- Large matrice d'outils de développement
Caractéristiques techniques
- Caractéristiques électriques :
- Plage de tension d'alimentation de 1,75 V à 3,6 V
- Courant d'alimentation de 1 μA à 23 μA (standard)
- CAN ΔΣ 15 bits à 1 ksp
- Plage de températures de fonctionnement : de -40 °C à +85 °C
- Caractéristiques du capteur :
- d = ouverture de filtre 1,65 mm
- Taille de l'élément : 0,64 mm2 x 0,64mm2
- Constante de temps de 10 ms (crête de 10 Hz à 20 Hz)
Applications
- Détection de gaz :
- CO2, CO, CH4, NO, anesthésie, réfrigérants et gaz d'échappement
- Détection de flamme :
- CO2 et gaz H2O provenant d'hydrocarbures ou de flammes d'hydrogène
- Analyse alimentaire et pétrolière :
- Sucres, protéines, graisses, bases et nombres d'acides
- Détection de mouvement
- Reconnaissance des gestes
Schéma fonctionnel d'un seul périphérique

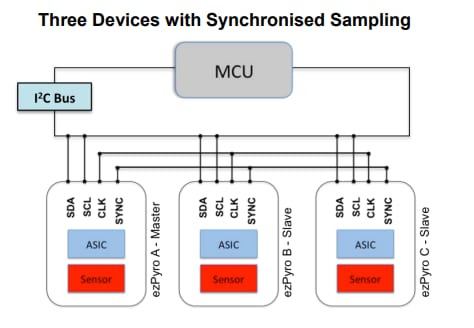

Schéma de circuit
Kit associé
Broadcom Kit d'évaluation CMS ezPyro AFBR-S6DPYEFL01
Capteurs pyroélectriques I²C numériques à couche mince (CMS) pour la détection de flamme.
