Broadcom Codeur absolu monotour réfléchissant AR25
Le codeur absolu monotour réfléchissant AR25 25 bits de Broadcom® est un ASIC de codeur absolu miniature conçu pour répondre à la demande croissante d'applications à espace restreint. Utilisant une théorie avancée d'encodage optique réfléchissant, la série AR25 offre une précision de position élevée grâce à un algorithme de correction qui est inaccessible aux codeurs magnétiques.
Le codeur AR25 est une solution monopuce qui offre la flexibilité nécessaire pour prendre en charge des diamètres hors tout variables, allant de 30 mm à 60 mm. L'AR25 également prend en charge les solutions traversantes jusqu'à 30 mm de diamètre. Les résolutions programmables par l’utilisateur sont à partir de sorties absolues monotour de 15 bits à 25 bits. De plus, l'AR25 fournit également des signaux analogiques différentiels sinus/cosinus ou des signaux ABIUVW numériques incrémentaux avec des CPR et des paires de pôles configurables. L’AR25 dispose également d’une fonction d’auto-étalonnage de pointe qui simplifie l’intégration dans les systèmes finaux de l’utilisateur.
La série AR25 prend également en charge l'intégration avec la solution multi-tours de captage d'énergie sans batterie (EHMT) exclusive de Broadcom. D'autres solutions multi-tours, telles que les systèmes à engrenages et les systèmes de batteries de secours, sont également prises en charge par un port d'interface MT dédié. Pour une alimentation électrique, l'ASIC prend en charge les tensions d'exploitation en mode double de 3,3 V ou 5 V, qui conviennent aux applications de dispositifs portatifs et portables. La plage de température de fonctionnement est de -40 °C à 125 °C, idéale pour la plupart des applications industrielles.
Afin d’améliorer la flexibilité de la conception du système de l’utilisateur, l’AR25 propose divers protocoles que l’utilisateur peut sélectionner. Parmi les protocoles disponibles figurent la liaison série codeur (ESL) ou le protocole RS-485 semi-duplex, SSI, BiSS-C et SPI à 4 fils.
Caractéristiques
- Boîtier miniature QFN à montage en surface de 6 mm × 6 mm × 1,05 mm (L x l x h)
- Résolution absolue programmable par l’utilisateur de 15 bits à 25 bits
- Résolutions de sortie incrémentale (ABI) programmables par l’utilisateur, allant de 1 CPR à 220 CPR
- Signaux de commutation (UVW) programmables par l’utilisateur, allant de 1 à 32 paire(s) de pôles
- Plage de température étendue de –40 °C à 125 °C, adaptée à la plupart des opérations industrielles
- Tensions de fonctionnement double mode de 3,3 V et 5 V, favorisant les applications de dispositifs portatifs et portables
- Intégration multi-tour (EHMT, engrenage ou batterie de secours)
- Flexibilité du rayon optique (ROP) (applications à arbre creux borgne ou traversant)
- Émetteur-récepteur de ligne intégré pour protocole avec force de pilotabilité sélectionnable
- Étalonnage automatique de la précision à vitesse constante, accessible en un clic.
- Protocoles de communication sélectionnables
- RS485 (2,5/5/10 Mb/s)
- ESL (2,5/5/10 Mb/s)
- SSI 2 fils (jusqu'à 10 MHz)
- SPI 4 fils (jusqu'à 10 MHz)
- BiSS-C (jusqu'à 10 MHz)
- La mémoire externe prend en charge jusqu'à 128 Ko
- Capteur de température intégré
- Conformité à la directive RoHS
Applications
- Automatisation et ingénierie robotique
- Automatisation d'usine et drone
- Dispositifs et équipements médicaux et dentaires
- Dispositifs portables et portatifs de haute précision
- Actionneur linéaire, servomoteur et moteur miniature
- Réducteur de vitesse, motoréducteur et moteur à arbre traversant
Fiches techniques

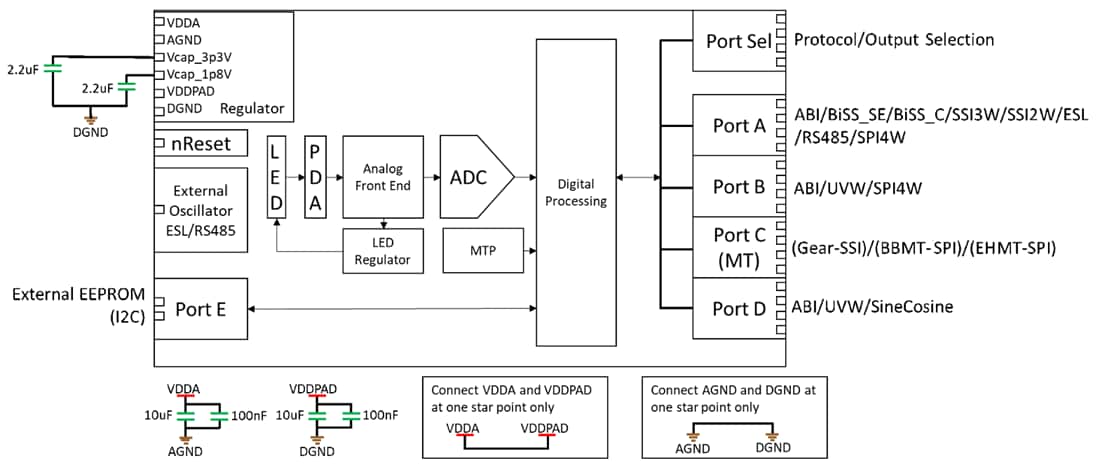

Schéma fonctionnel
