Broadcom DEL PLCC-6 tricolores ASCB-UTC2 2828
Les LED PLCC-6 tricolores ASCB-UTC2 2828 de Broadcom offrent des broches adressables individuellement pour chaque couleur dans un petit boîtier 2,8 mm x 2,8 mm. La LED ASCB-UTC2 dispose d’un corps noir complet, améliorant le contraste de l'affichage à petit pas. Les LED PLCC-6 tricolores ASCB-UTC2 2828 de Broadcom, emballées sous forme de ruban et de bobine, facilitent la prise et l'assemblage. L'ASCB-UTC2 est conçu pour une utilisation dans les applications d’affichage pleine couleur.
Caractéristiques
- Boîtier PLCC-6 corps noir complet
- Fils courts pour un meilleur processus de remplissage
- Encapsulation diffuse
- Compatible avec le processus de brasage par refusion
- MSL 5a
Caractéristiques techniques
- Intensité lumineuse (standard)
- Rouge : 530 mcd
- Vert : 1 000 mcd
- Bleu : 210 mcd
- Longueur d’onde dominante (standard)
- Rouge : (621 nm)
- Vert : 522 nm
- Bleu : 470 nm
- Longueur d’onde de crête
- Rouge : 628 nm
- Vert : 516 nm
- Bleu : 466 nm
- Angle de vision 105 degrés
- Courant de crête direct 100 mA
- Courant direct CC
- Rouge : 50 mA
- Vert : 30 mA
- Bleu : 30 mA
- Dissipation d’énergie
- Rouge : 120 mW
- Vert : 102 mW
- Bleu : 102 mW
- Température de jonction DEL + 105 °C
- Plage de température de fonctionnement : de -40 °C à +85 °C
- Boîtier de 2,8 mm x 2,8 mm x 2,4 mm

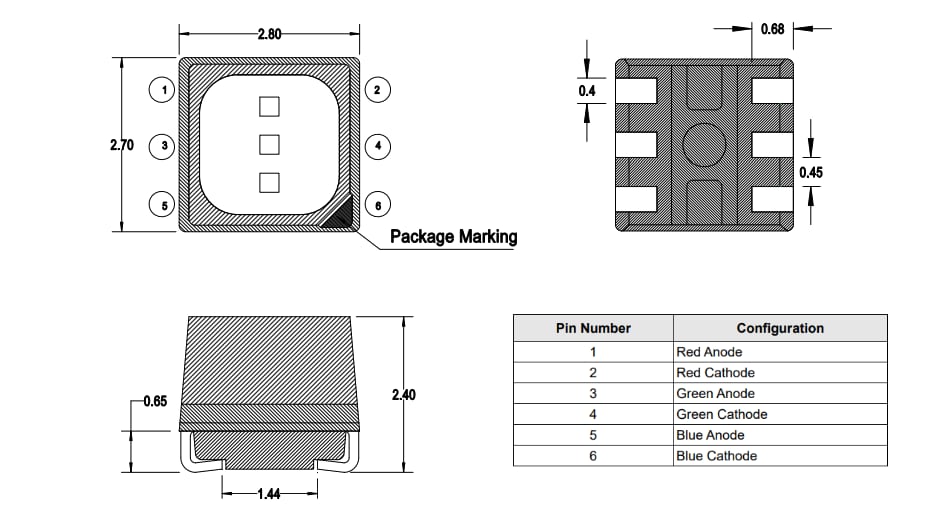

Dimensions du boîtier
