Broadcom Isolateurs numériques haute vitesse HCPL
Les isolateurs numériques haut débit HCPL Broadcom disposent de performances de synchronisation rapide et d’excellentes caractéristiques d’immunité transitoire. Les isolateurs numériques HPL sont disponibles en isolateurs numériques monocanal, double canal et quadruple canal. Ces isolateurs disposent d’une barrière de couplage magnétique asymétrique qui offre une distorsion de largeur d’impulsion standard de 2 ns, une déviation du délai de propagation de 4 ns et un débit de données 100 Mbaud. Les isolateurs numériques HPCL sont disponibles en boîtiers PDIP 8 broches, papillon 8 broches, SOIC 8 broches et SOIC 16 broches à corps étroit et large. Ces isolateurs fonctionnent dans une plage de température de -40°C à +100°C et une plage de tension de 3 V à 5,5 V. Les applications standard incluent l’isolation numérique du bus de terrain, la transmission de données multiplexée, l’interface périphérique informatique, les systèmes numériques haut débit, les interfaces de données isolées et le décalage de niveau logique.
Les isolateurs numériques monocanal (HCPL-9000/-0900) disposent d’une activation de sortie logique active basse.
Les isolateurs numériques à double canal sont configurés comme unidirectionnels (HCPL9030/-0930) et bidirectionnels (HCPL-9031/-0931), fonctionnant en mode full duplex, ce qui rend ces isolateurs idéaux pour les applications de bus de terrain numériques.
Les isolateurs numériques quadruple canal sont configurés comme unidirectionnels (HCPL-900 J/-090 J), avec deux canaux dans une direction et deux dans la direction opposée (HCPL901J/-091 J). Ces isolateurs CAAALSO beso configurés comme un canal dans une direction et trois canaux dans la direction opposée (HCPL-902 J/-092 J). Cette haute densité de canal rend ces isolateurs idéaux pour isoler les dispositifs de conversion de données, les bus parallèles et les interfaces périphériques.
Caractéristiques
- Compatible TTL/CMOS 3,3 V et +5 V
- Distorsion de largeur d’impulsion maximale de 3 ns
- Décalage de propagation maximal de 6 ns
- Délai de propagation maximal de 15 ns
- Rejet en mode commun : 15 kV/µs minimum
- Sortie à trois états (HCPL-9000/-0900)
- Isolation de 2 500 V RMS
- Homologué UL1577 et CEI 61010-1
- 100 MBd haute vitesse
- Dissipation de puissance 150 mW
- Plage de température de fonctionnement de -40 °C à +100 °C
Applications
- Isolation de bus de terrain numérique
- Transmission de données multiplexée
- Interfaces périphériques informatiques
- Systèmes numériques haut débit
- Interfaces de données isolées
- Décalage de niveau logique

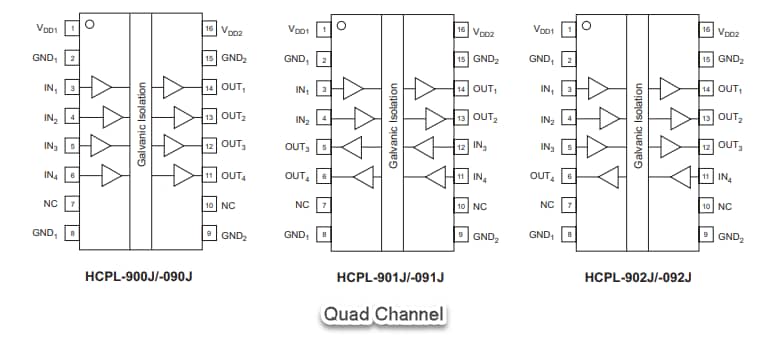

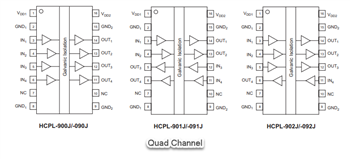

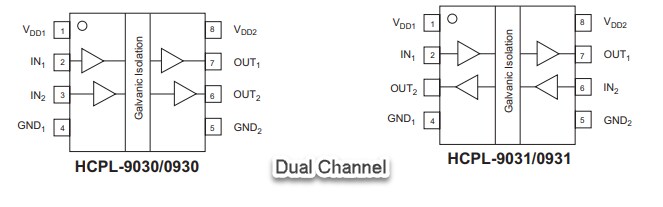

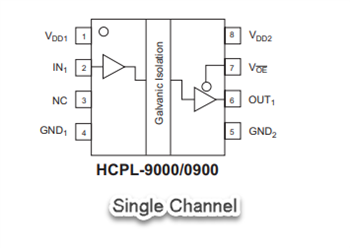

Schémas de fonctionnement
