Diodes Incorporated Contrôleur USB PD DRP AP53782 avec interface I2C

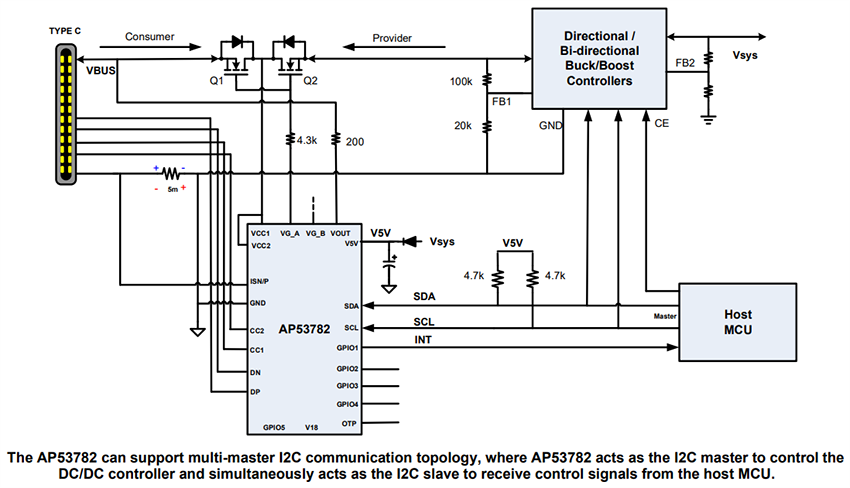

Conçu pour fonctionner avec un microcontrôleur externe via l²C (SCL, SDA) et des broches d'interruption, l'AP53782 permet une commande précise de rôles d'alimentations électriques. Par le biais des commandes l²C, le microcontrôleur hôte peut configurer le dispositif comme dissipateur pour demander des RDO (objets de données de requête) spécifiques à une source compatible PD3.1, ou comme source pour fournir des PDO (objets de données de puissance) aux dispositifs équipés d'un connecteur de Type-C.

L'AP53782 prend en charge les protocoles QC2.0/3.0, le mode batterie vide et fournit une rétroaction VFB pour les contrôleurs CC/CC externes pendant la négociation d'alimentation. Le contrôleur intègre des résistances de terminaison Rp/Rd et des commutateurs de commande DRP, et fonctionne de 3,6 V à 28 V avec une topologie de détection de courant côté bas. La consommation en mode arrêt est aussi faible que 50 µA, ce qui permet de répondre aux besoins des dispositifs alimentés par batterie.

Construit sur un processus haute tension, l'AP53782 comprend des fonctionnalités de protection avancées telles qu'une protection contre les courts-circuits sur les broches CC jusqu'à 34 V et sur les broches DP/DN jusqu'à 24 V. Le micrologiciel intelligent offre des mécanismes de sécurité complets, y compris une protection contre les surtensions (OVP), une protection contre les sous-tensions (UVP), une protection contre les surintensités (OCP), ainsi qu'une fonction de détection d'humidité pour le connecteur USB. Les fonctionnalités supplémentaires comprennent des pilotes de grille doubles pour les commutateurs VBUS nMOS, des voies de décharge VBUS/VOUT et un redémarrage automatique après des conditions de défaillance.

Certifié USB PD3.1 v1.8 (TID : 11689), l’AP53782 est entièrement conforme à la directive RoHS et sans halogène, ce qui en fait une solution fiable et respectueuse de l’environnement pour les applications d'alimentation USB Type-C modernes.
