Diodes Incorporated Commutateur multiplexeur/démultiplexeur 1:2 USB 2.0 haute vitesse PI3USB3000

Le commutateur multiplexeur/démultiplexeur 1:2 USB 2.0 haut débit PI3USB3000 de Diodes Incorporated est un commutateur multiplexeur/démultiplexeur à canal différentiel 2 à 1 dans un boîtier UQFN 10. Le commutateur offre des broches D± qui peuvent tolérer des tensions jusqu'à 9 V. À 4,75 V, une protection contre les surtensions (OVP) est mise en œuvre pour éteindre immédiatement les canaux lorsqu'une condition de surtension est détectée sur le composant. Le PI3USB3000 de Diodes Inc passe des signaux USB 2.0 et MHL avec une largeur de bande de 5,5 GHz pour fournir une excellente intégrité de signal et une ouverture de schéma oculaire.

Caractéristiques

  • Multiplexeur/démultiplexeur bidirectionnel différentiel 2:1
  • Large plage de tension d'entrée de 0 à 3,6 V
  • Commutateur de liaison mobile à haute définition (MHL) :
    • Largeur de bande (-3 dB) de 5,3 GHz
      • RON (standard) de 5,7 Ω
      • CON (standard) de 1,5 pF à 240 MHz
  • Commutateur USB :
    • Largeur de bande (-3 dB) de 5,5 GHz
      • RON (standard) de 4,6 Ω
      • CON (standard) de 1,5 pF à 240 MHz
  • Faible retard de propagation de 0,1 ns standard
  • Faible isolement hors tension de -34 dB à 240 MHz
  • Faible diaphonie de -37 dB à 240 MHz
  • Faible consommation électrique de 35 µA (standard)
  • Large plage de tension d'alimentation de 1,8 V à 5,5 V
  • Prend en charge une logique 1,8 V sur les broches de contrôle
  • Caractéristique de protection
    • Protection contre les fuites de courant en mode de mise hors tension
    • Les broches du connecteur sont tolérées en haute tension D± tolérance à 9 V
  • Protection contre les surtensions à D±
  • Large plage de température de -40 °C à +85 °C
  • Entièrement sans plomb et conforme à la directive RoHS
  • Dispositif « vert » sans halogène ni antimoine
  • Emballage (sans plomb et vert)
  • 10 contacts, UQFN (ZUA), 1,5 mm, 0,5 mm(H), pas de 0,6 mm

Applications

  • Smartphones
  • USB-C®
  • Tablettes
  • NB
  • PC

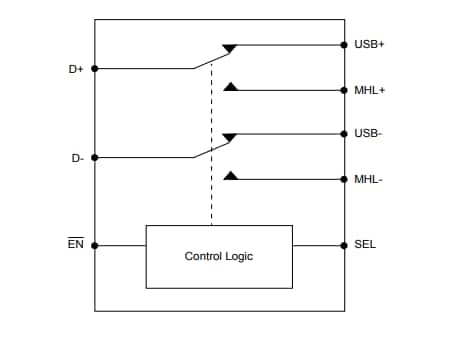

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Commutateur multiplexeur/démultiplexeur 1:2 USB 2.0 haute vitesse PI3USB3000

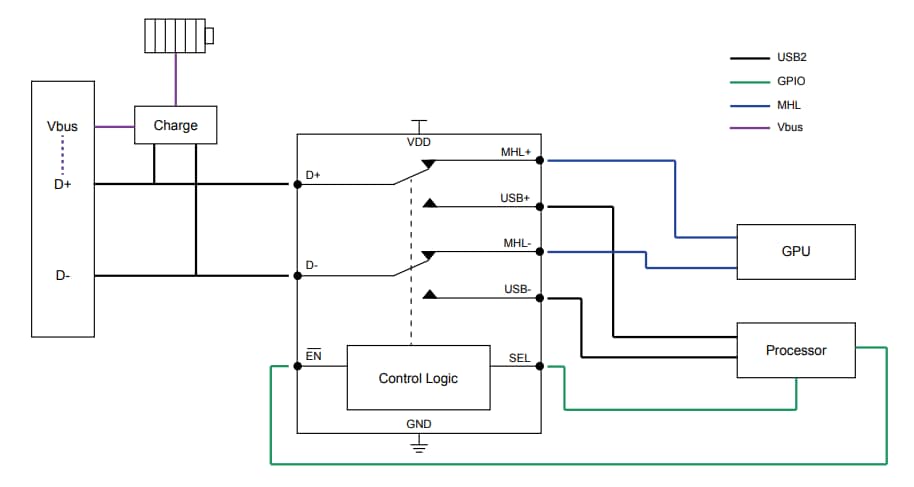

Application standard

Schéma du circuit d'application - Diodes Incorporated Commutateur multiplexeur/démultiplexeur 1:2 USB 2.0 haute vitesse PI3USB3000
Publié le: 2023-03-29 | Mis à jour le: 2023-04-06
