Diodes Incorporated Tampon d'horloge de sortance 13 sortiesPI6CB332013A
Le tampon d'horloge de sortance 13 sorties à faible puissance PI6CB332013A de Diodes Incorporated est conçu comme une solution PCIe® 5.0/6.0 à faible puissance. Le dispositif utilise une entrée de référence pour la sortance des 13 sorties HCSL différentielles à faible puissance jusqu'à 400 MHz avec des terminaisons sur puce pour l'impédance de sortie à 85 Ω ou 100 Ω.
Le tampon d'horloge PI6CB332013A de Diodes Inc fournit une broche OE individuelle pour chaque sortie, permettant une gestion de l'alimentation plus facile. De plus, le dispositif prend en charge la tolérance à la mise hors tension (PDT), le stationnement automatique de l'horloge de sortie en cas de perte de l'horloge d'entrée et des fonctionnalités de séquençage de démarrage flexibles.
Caractéristiques
- 13 sorties HCSL à faible puissance avec terminaison sur puce
- Impédance de sortie de 85 Ω ou 100 Ω
- Activation de sortie individuelle
- Prend en charge les E/S tolérantes à la mise hors tension
- Séquençage de démarrage flexible
- Stationnement automatique de l'horloge de sortie en cas de perte de l'horloge d'entrée
- Jusqu'à 9 adresses SMBus sélectionnables
- Prend en charge de l'interface SBI OE#
- Décalage différentiel sortie-sortie <50>
- Tension d'alimentation de 3 V
- Gigue de phase additive
- PCIe 5.0 - 5 fs RMS standard
- PCIe 6.0 - 3 fs RMS standard
- DB2000QL - 10 fs RMS standard
- Plage de température de -40 °C à +105 °C
- 56 VQFN, emballage 7 mm x 7 mm (ZLF) (sans Pb et écologique)
- Totalement sans plomb et conforme à la directive RoHS
- Dispositif « vert » sans halogène ni antimoine
PCI Express 6 0
L'interface PCI Express 6.0 permet le transfert de données 64 Go/s monocanal. Avec le débit de données plus élevé, des exigences de synchronisation plus strictes sont nécessaires pour garantir des taux d'erreur plus faibles.
Caractéristiques techniques
- Température de stockage de -65 °C à +150 °C
- Tension d'alimentation de -0,5 V à +3,9 V au potentiel de mise à la terre
- -0,5 V à VDD +0,3 V, ne pas dépasser une tension d'entrée de 3,9 V
- Tension d'entrée de (broche PDT) de -0,5 V à +3,9 V
- Protection DES (HBM) de 2 000 V
- 30 mA Iout (courant de sortie continu)
- 60 mA Iout (courant de sortie surtension)
- Température de jonction de 150 °C
Tampons d'horloge associés
Diodes Incorporated Tampon d'horloge de sortance 8 sorties PI6CB332008A
Utilise une entrée de référence pour faire sortir 8 sorties HCSL différentielles à faible puissance jusqu'à 400 MHz.
Diodes Incorporated Tampon d'horloge de sortance 16 sorties PI6CB332016A
Utilise une entrée de référence pour déployer les 16 sorties HCSL différentielles à faible puissance jusqu'à 400 MHz.

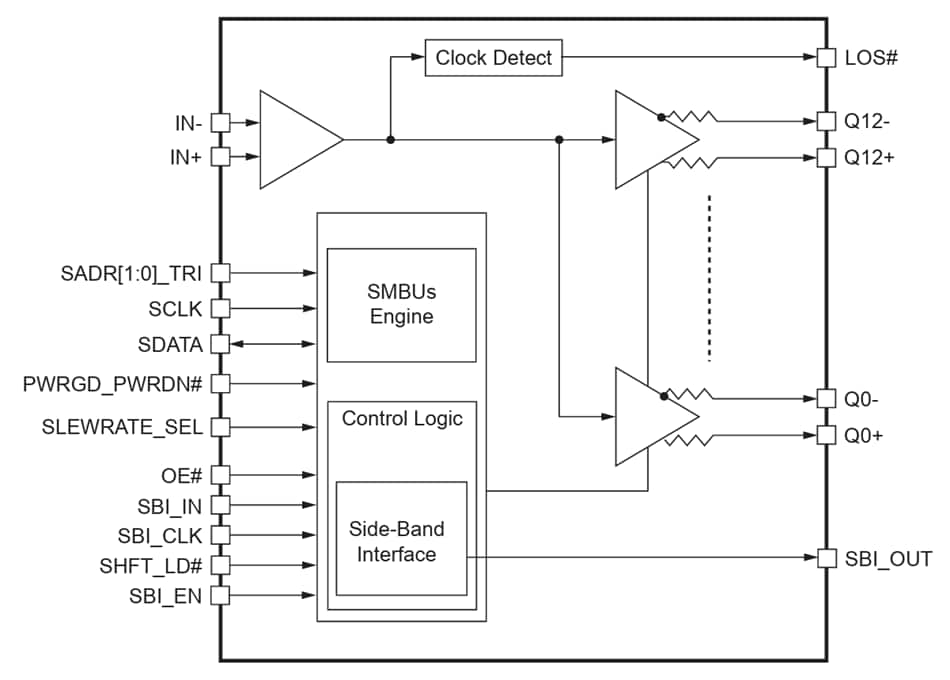

Schéma fonctionnel
