Diodes Incorporated Redresseur passivé au verre à montage en surface S8MCQ
Le redresseur passivé au verre à montage en surface S8MCQ de Diodes Incorporated est conçu avec une bague de protection pour une capacité de surtension élevée et une protection transitoire. Ce redresseur offre une capacité de courant élevé et une faible chute de tension directe. Le redresseur passivé au verre S8MCQ dispose d'une construction de puce passivée au verre dans un boîtier en plastique moulé. Le matériau du boîtier dispose d'une classification d'inflammabilité UL de 94 V-0 et d'un niveau de sensibilité à l'humidité 1 selon J-STD-020. Ce redresseur dispose d'une tension inverse répétitive de crête de 1 000 V, d'un courant de sortie rectifié de 8 A et d'un courant inverse de crête de 10µA.

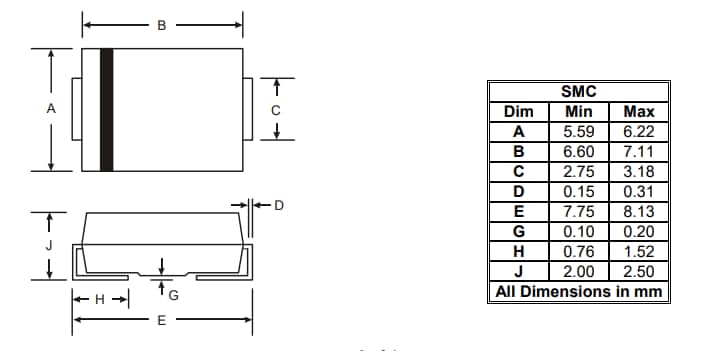

Dimensions
Caractéristiques
- Structure de matrice passivée au verre
- Faible chute de la tension directe
- Capacité d'intensité élevée
- Surcharge nominale de surtension de 200 A
- Finition sans plomb
- Conforme à la directive RoHS
- Sans halogènes ni antimoine
- Homologués AEC-Q101
- Boîtier SMC
Caractéristiques techniques
- Tension inverse 700 V RMS
- Courant de sortie rectifié moyen de 8 A
- Classification d'inflammabilité UL 94V-0
- Sensibilité à l'humidité :
- Niveau 1 selon J-STD-020
- Résistance thermique standard 10 °C/W
- Tension de rupture inverse minimale de 1 000 V
- Tension directe maximale de 0,985 V
- Temps de récupération inverse standard de 2 700 ns
- Capacité totale standard de 45 pF
- Plage de température de fonctionnement de -65 ºC à + 150 ºC

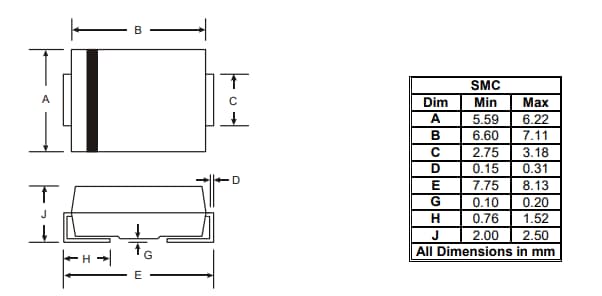

Dimensions
