Diodes Incorporated Pilote de grille à demi-pont isolé API21550Q
Le pilote de grille à demi-pont isolé côté haut/bas API21550Q de Diodes Inc. est un pilote de grille avec une capacité de commande de source/dissipateur pouvant atteindre 4 A/6 A crête. Selon les conditions de fonctionnement, l’API21550Q offre des options d'UVLO avec une VDD de 5 V, 8 V et 12 V pour la commande de dispositifs GaN, MOSFET et IGBT/SIC.
L’API21550Q fonctionne avec une tension d'alimentation maximale de 25 V pour VDD, tandis que la plage d'entrée est de 3 V à 5,5 V. L’API21550Q est conçue pour transférer un signal d'entrée dans un signal de commande de sortie avec un retard de propagation court et une distorsion minimale de la largeur d'impulsion. Il fournit également une protection contre le passage à travers avec un temps mort programmable et la fonction de désactivation externe améliore la flexibilité de l'application. Un filtre anti-parasitage 14 ns intégré rend le pilote efficacement immunisé contre les bruits d'interférence.
L'API21550Q de Diodes Inc. offre une isolation renforcée de 5 700 VRMS dans le boîtier SO-16W (type CJ). Tous les modèles peuvent atteindre à une immunité transitoire en mode commun (CMTI) de 125 V/nsminimum.
Caractéristiques
- Pilote de grille de demi-pont H/L isolé
- Tension d'alimentation VCC côté entrée de 3 V à 5,5 V
- Sortie de courant de source allant jusqu’à 4 A crête et de dissipateur allant jusqu’à 6 A crête
- Immunité aux transitoires en mode commun (CMTI) supérieure à 125 V/ns
- Alimentation de sortie VDD jusqu'à 25 V
- Options UVLO VDD de 5 V, 8 V, 12 V
- Paramètres de commutation
- Retard de propagation standard de 40 ns
- Correspondance de retard maximale de 8 ns
- Distorsion maximale de la largeur d'impulsion de 7 ns
- Délai de mise sous tension VDD maximal de 10 μs
- Durée de vie de la barrière d'isolation > 40 ans
- Protection contre les courants traversants et temps mort programmable par résistance
- Filtre anti-parasites intégré de 14 ns
- Fonctionnalité de retrait actif
- Certifications liées à la sécurité
- SO-16W (type CJ) 8 000 VPK conformément à DIN EN IEC 60747-17 (VDE 0884-17)
- SO-16W (Type CJ) 5 700 VRMS pendant 1 minute conformément à UL 1577
- Certification CQC selon GB4943.1
- Certifiés AEC-Q100 avec les résultats suivants
- Classe de température du dispositif 1
- DES HBM de 4 kV
- DES CDM de 1,5 kV
- Emballé dans un SO-16W (Type CJ)
- Plage de température d'exploitation de -40 °C à +125 °C
- Sans plomb et sans halogénure (Conforme à la directive RoHS)
- Dispositif sans halogène ni antimoine, écologique
- Dispositif homologué AEC-Q100, compatible PHPP et fabriqué dans des installations certifiées IATF 16949
Applications
- Chargeurs embarqués pour véhicules hybrides et électriques
- Entraînements à moteur pour l'automobile
- Contrôle du convertisseur dans les véhicules hybrides et électriques
- Convertisseurs CC-CC isolés dans l'automobile

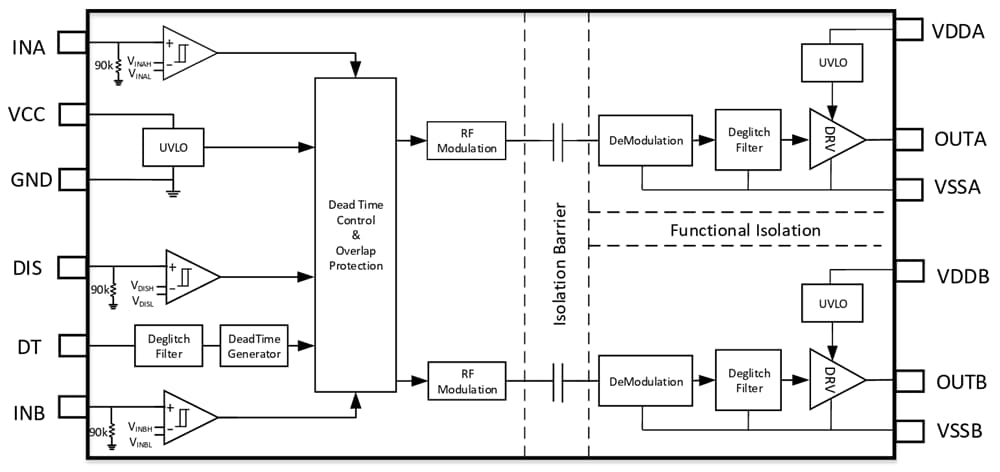

Schéma fonctionnel
Outil de développement
Diodes Incorporated Carte d'évaluation API2155X-EVB1
Conçue pour évaluer la famille de pilotes de grille à double canal dans les boîtiers SO-14W/SO-16W.
