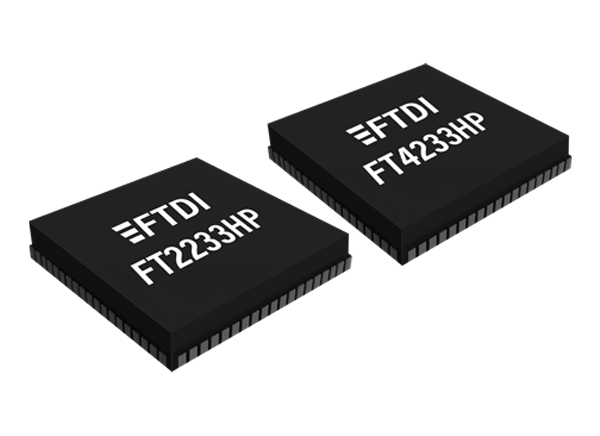

FTDI Chip CI à pont USB haut débit avec contrôleurs Type-C

Les CI à pont USB haute vitesse avec contrôleurs Type-C/PD 3.0 de FTDI Chip prennent pleinement en charge les dernières normes USB Type-C et PD (Power Delivery). Cela permet de prendre en charge la négociation d'alimentation en dissipant ou en fournissant du courant aux périphériques hôtes USB. Ces dispositifs de pont USB haut débit disposent d'un maximum de deux ports PD, c.-à-d. un port PD1 et un port PD2. Le port PD1 partage le même connecteur Type-C avec des données USB et le port PD2 est le port d'alimentation uniquement sans données USB. Les CI à pont USB haut débit prennent en charge les profils PDO 5 V, 9 V, 12 V, 15 V et 20 V et ces profils sont configurables via une EEPROM externe à la mise sous tension/réinitialisation.

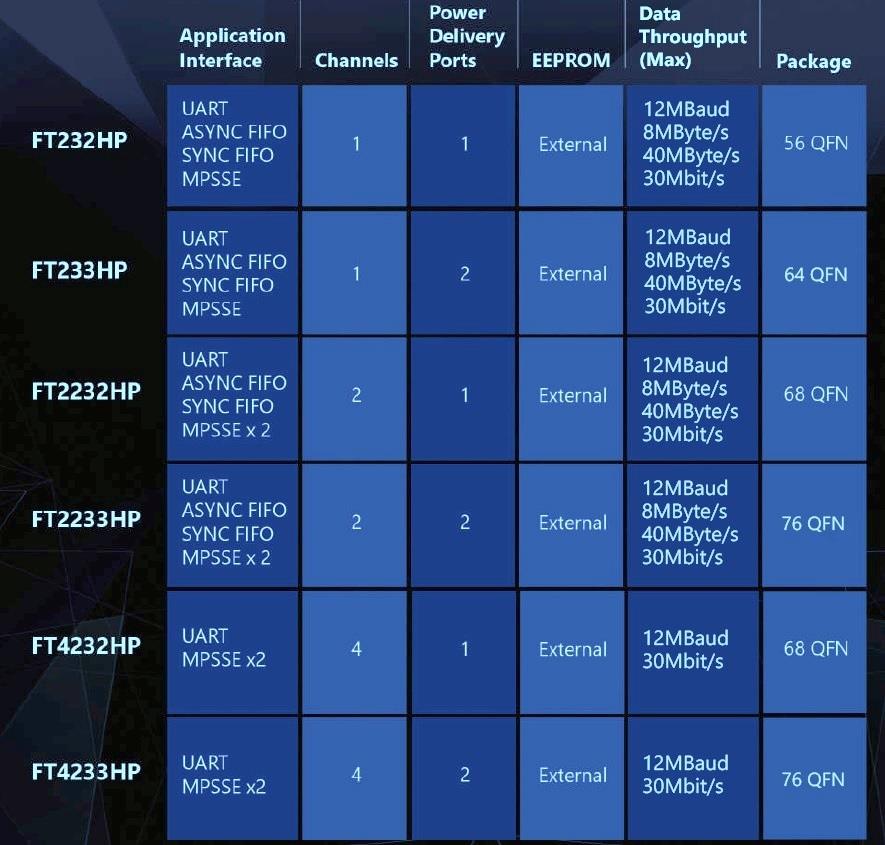

Les ponts USB haut débit offrent des débits de données jusqu'à 40 Moctets/s et des interfaçages multicanaux. L'avantage d'un pont multicanal est que la nomenclature du système est réduite en supprimant le besoin d'une puce de concentrateur USB. De plus, chaque canal du périphérique apparaît sur le PC hôte comme un périphérique séparé. Cela permet de configurer indépendamment chaque canal pour différents modes tels que UART, MPSSE ou FIFO. De plus, avec des paramètres différents tels que 4 UART fonctionnant tous avec des débits en bauds différents.

Caractéristiques

Prend en charge les caractéristiques techniques PD Rév 3.0
Prise en charge de 2 ports USB PD 3.0 :
- Configuration du port 1 pour dissipateur ou double rôle
- Le port 2 fonctionne comme un dissipateur, prenant en charge la charge jusqu'au port 1
Prend en charge les PDO 5 V 3 A, 9 V 3 A, 12 V 3 A, 15 V 3 A et 20 V 3 A comme dissipateur ou source
Protocole de couche physique Type-C/PD
Moteur de politique PD utilisant un contrôleur RISC 32 bits avec 8 ko de RAM de données et 48 ko de ROM code
Configuration du mode PD via EEPROM externe
Options d'utilisation d'une politique PD contrôlant un MCU externe via une interface I²C
Compatible USB 2.0 haut débit (480 Mbits/s) et pleine vitesse (12 Mbits/s)
Temporisation du tampon de réception réglable

Moteur série synchrone multi-protocole (MPSSE) pour simplifier la conception du protocole série synchrone (USB vers JTAG, I²C (MASTER), SPI (MASTER) ou bit-bang)
Les pilotes de ports Com virtuels (VCP) et directs (D2XX) exempts de redevances de FTDI éliminent le besoin de développement de pilotes USB dans la plupart des cas
La conception hautement intégrée comprend un régulateur LDO 1,2 V pour VCORE et une fonction POR intégrée
Faible courant de fonctionnement et de suspension USB
Mode de transfert de données de masse USB (paquets de 512 octets en mode haut débit)
Matériel entièrement assisté ou manipulation logicielle X-On / X-Off
Plage de température de fonctionnement industriel étendue de -40 ºC à + 85 °C
Disponible en boîtiers QFN-56/QFN-46/QFN-76/QFN-68/LQDP-80 sans plomb (conforme RoHS)

Applications

Pont USB avec Type-C/PD 3.0 (chargeurs et appareils)
Consommation électrique élevée via le port USB PD et/ou Type-C
USB mono-puce vers interfaces UART (RS232, RS422 ou RS485) quatre canaux ou Bit-Bang (transmission de données par logiciel)
USB mono-puce vers 2 canaux JTAG plus 2 UART
USB mono-puce vers 1 canal JTAG plus 3 UART
USB mono-puce vers 1 canal SPI plus 3 UART
USB mono-puce vers 2 canaux SPI plus 2 UART
USB mono-puce vers 2 canaux Bit-Bang plus 2 UART
USB mono-puce vers 1 canal SPI, plus 1 canal JTAG plus 2 UART
USB mono-puce vers 2 canaux I²C plus 2 UART
Nombreuses combinaisons de 4 canaux

Mise à niveau des conceptions périphériques existantes vers USB
Produits USB évolutifs sur site
Câbles et interfaces de transfert de données USB pour téléphone cellulaire et sans fil
Interfaçage de conceptions basées sur MCU/PLD/FPGA vers USB
Transfert de données de PDA vers USB
Lecteurs de cartes intelligentes USB
Instrumentation USB
Contrôle industriel USB
Périphériques de lecture/écriture de cartes FLASH USB
Boîtier adaptateur PC vers interface USB
Interface d'appareil photo numérique USB
Lecteurs de codes barres USB
