Infineon Technologies Pilotes de grille isolés

Les pilotes de grille isolés Infineon utilisent la technologie de transformateur sans noyau (CT) à couplage magnétique pour transférer le signal à travers l’isolation galvanique. Ces pilotes sont des produits de base fonctionnels, à isolation renforcée, homologués UL 1577 et VDE 0884. L'isolation permet des variations de tension très importantes (par exemple, ±1 200 V). Ces pilotes isolés intègrent les caractéristiques et paramètres clés les plus importants pour les MOSFET, IGBT, modules IGBT, MOSFET SiC et pilotage HEMT GaN.

L'EiceDRIVER™ d'Infineon est proposé sous la forme de produits homologués pour l'industrie et l'automobile. Selon le type de commutateur de puissance et les applications, les CI de pilote de grille à isolation galvanique EiceDRIVER offrent une protection contre les courts-circuits, des filtres d’entrée précis et une capacité CMTI étendue de 100 kV/μs. Ces composants sont également fournis avec une fonctoin de bridage Miller active, une protection DESAT, une large plage d’alimentation côté sortie, une capacité de tension de grille négative, un arrêt progressif, un arrêt à deux niveaux et une solidité renforcée. Les CI de pilote de grille à isolation galvanique fournissent des courants de pilote de grille élevés (jusqu’à 10 A) pour d’excellentes performances de commutation de puissance.

Le pilote de grille isolé monocanal compact EiceDRIVER 1ED d'Infineon avec fonction de bridage Miller ou sortie séparée est la gamme de CI depilote de grille isolé la plus polyvalente et la plus simple. Cette gamme comprend une fonction de bridage Miller active, une sortie séparée, un arrêt actif et un verrouillage en court-circuit dans des boîtiers DSO-8 150 mil et 300 mil. Idéal pour piloter des MOSFET SiC CoolSiC, CMTI 100 kV/µs, retard de propagation de 100 ns, tension d’alimentation de sortie maximale de 40 V, courant de sortie maximal de10 A.

La gamme avancée EiceDRIVER d'Infineon, y compris les pilotes de grille isolés 1ED/2ED-F2, 1ED-SRC, 2ED-FI, avec protection DESAT et fonction de bridage Miller, comprend des pilotes de grille isolés monocanaux et bicanaux. Ces composants offrent une protection DESAT, une fonction de bridage Miller, un arrêt progressif, un arrêt à deux niveaux et une large plage d’alimentation de sortie (jusqu’à 40 V). Ils sont parfaits pour piloter les MOSFET SiC CoolSiC.

Caractéristiques

Courant de sortie crête rail-à-rail standard jusqu’à 10 A

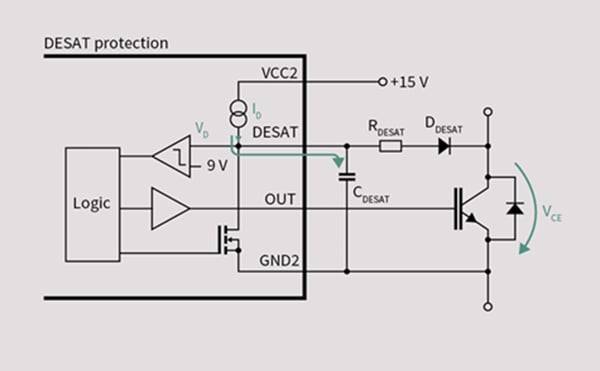

Protection DESAT précise et fonction de bridage Miller active
CMTI ≥ 100 kV/µs et retard de propagation court
Verrouillage en court-circuit et arrêt actif
Contrôle de courant de grille dynamique précis (contrôle de vitesse de balayage 1ED-SRC)

Arrêt progressif et arrêt à deux niveaux
Sorties source et dissipation séparées
Immunité contre les transitoires négatifs et positifs
Convient pour un fonctionnement à des températures ambiantes élevées
Disponible en boîtier à corps large 300mil avec une distance de fuite de 8 mm, en boîtier DSO-8 150mil et LGA de 5 x 5 mm
