Infineon Technologies Capteur Hall programmable TLE4999C8
Le capteur Hall programmable TLE4999C8 Infineon Technologies est un canal double doté d'une interface numérique SPC (Code PWM court) compatible bus. Les deux canaux du capteur TLE4999C8 sont intégrés sur une seule matrice dans la puce. Les canaux de mesure (principal et secondaire) de haute précision peuvent être utilisés pour un contrôle de plausibilité au niveau du système, permettant une couverture de diagnostic élevée.
Le capteur Hall programmable TLE4999C8 Infineon Technologies offre une précision maximale sur une large plage de températures et une longue durée de vie. Cela est possible grâce à une compensation numérique intégrée de la température et des contraintes.
Caractéristiques
- Deux canaux de mesure Hall (principal et secondaire) redondants ultra-précis intégrés sur une seule puce
- Développé conformément à la norme ISO 26262 (première édition 2011) sur les élément de sécurité hors contexte pour les exigences de sécurité jusqu'à ASIL D
- Couverture de diagnostic élevée par vérification de la plausibilité du signal principal et du secondaire au niveau du système
- Interface SPC numérique rapide avec une durée d'unité minimale de 0,5 µs pour la transmission des signaux principal et secondaire en moins de 500 µs
- Capacité de bus pour jusqu'à 4 CI de capteurs sur une seule ligne de données
- Signaux de sortie 12/14/16 bits sélectionnables, protégés par CRC et compteur continu
- Boîtier à capteur unique CMS mince à 8 broches
- Température de fonctionnement automobile de -40 °C à +125 °C
- Compensation numérique de la température et des contraintes
- Protection contre les inversions de polarité et les surtensions pour les broches VDD, GND et OUT
- Canaux principal et secondaire programmables indépendamment dans l'EEPROM
- Étalonnage multipoints, jusqu'à 9 points
- Mécanisme du support
- Interface de programmation SICI à un seul fil sur la broche de sortie
- 2 identifiants configurables par l'utilisateur 16 bits dans l'EEPROM
Applications
- Remplacement robuste des potentiomètres
- Détection de position linéaire et angulaire dans les applications automobiles et industrielles avec les exigences de précision les plus élevées
- Sécurité
- Position de la pédale
- Position de l'accélérateur
- Détection de couple de direction

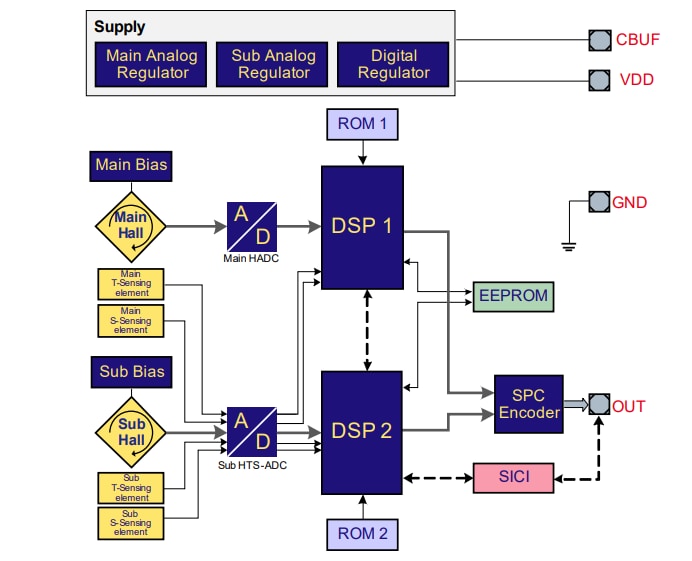

Schéma de principe
