Infineon Technologies Kit d'évaluation XENSIV™ TLE5014CPS

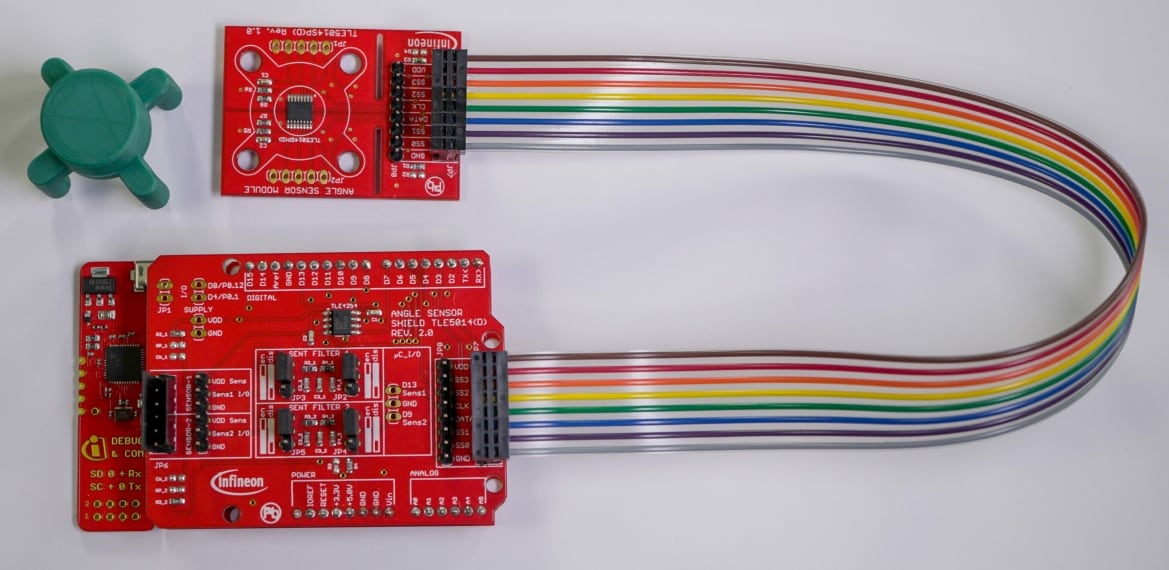

Le kit d'évaluation XENSIV™ TLE5014CPS Infineon Technologies comprend un programmateur et une carte satellite avec une interface SENT/SPC/SPW. La carte satellite TLE5014CPS intègre un TLE5014F16D, un capteur à double puce avec configuration haut/bas. Le programmateur comprend un microcontrôleur et un blindage. La carte microcontrôleur est un kit de démarrage XMC™ 1100.

Le kit d'évaluation TLE5014CPS Infineon intègre un XMC 1100 et un débogueur COM et J-link Segger embarqué. Un port micro-USB permet la communication entre le microcontrôleur et un PC. Le blindage est constitué d'un LDO Infineon (TLE4254), de deux filtres SENT conformes à la norme SAE J2716 (l'utilisateur peut contourner les filtres en ajustant les cavaliers correspondants) et de deux connecteurs dédiés aux différentes cartes satellites. Des embases de 2,54 mm sont disponibles pour sonder facilement les signaux avec un oscilloscope ou utiliser un câblage personnalisé. En plus du matériel, une interface utilisateur graphique (GUI) est disponible pour interagir avec le capteur.
