Pilotes côté haut isolés 8 canaux ISOFACE™ Infineon

La gamme de pilotes côté haut isolés 8 canaux de transformateurs sans noyau ISOFACE™ est entièrement protégée par des commutateurs d'alimentation côté haut offrant une isolation galvanique pour les interfaces de sortie numérique. Le pilote côté haut isolé 8 canaux ISO1H8xxG ISOFACE est conçu pour piloter toute sorte de charge résistive, à induction et capacitive, tout en répondant aux exigences précises des systèmes industriels automatisés, tels que les contrôleurs logiques programmables, les systèmes de commande distribuée et PC industriels. Grâce à l'intégration complète du système de l'interface numérique, du transformateur sans noyau et de l'étage de puissance, ces CI Infineon peuvent être connectés directement entre le microcontrôleur et les charges d'électricité indépendantes. ISO1H8xxG ISOFACE Infineon élimine le besoin de pilotes externes et d'optocoupleurs. Aussi, les commutateurs côté haut entièrement protégés grâce à la sortie de diagnostic en cas de surchauffe font d'ISOFACE un dispositif extrêmement robuste.

​
Caractéristiques
  • Intégration complète du système (numérique, isolation et puissance)
  • Aucune dégradation au fil du temps et de la température par rapport aux optocoupleurs.
  • Commutation plus rapide / Délai de propagation réduit par rapport aux optocoupleurs.
  • Température de jonction de fonctionnement : 150 °C
  • Interface parallèle / en série µC
  • Caractéristiques de protection de haut niveau (par exemple, UVLO, surcharge, sur-tension, batterie inversée, surchauffe, etc.)
  • Sortie de diagnostic
Applications
  • Commutateur de puissance isolé pour applications industrielles (PLC)
  • Tous types de charges résistives, à induction et capacitives
  • Commutateur de puissance compatible µC
  • Pilotes pour solénoïdes, relais et charges résistives

Afficher la liste des produits

Voir l'outil d'évaluation associé

Ressources supplémentaires
Fiche technique ISO1H801G Fiche technique ISO1H801G
Fiche technique ISO1H802G Fiche technique ISO1H802G
Fiche technique ISO1H811G Fiche technique ISO1H811G
Fiche technique ISO1H812G Fiche technique ISO1H812G
Fiche technique ISO1H815G Fiche technique ISO1H815G
Fiche technique ISO1H816G Fiche technique ISO1H816G
Info produit ISOFACE Info produit ISOFACE
En savoir plus à propos de la carte démo EVAL ISO1H812G Infineon

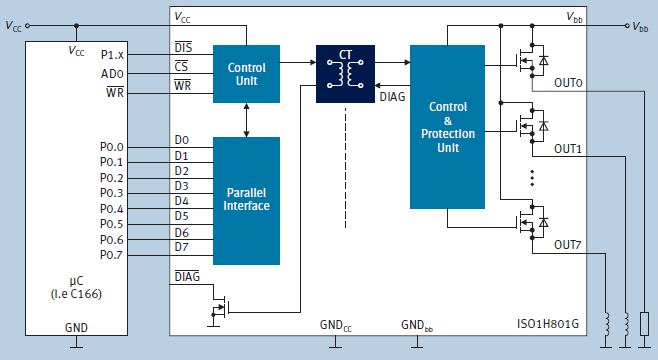

ISOFACE est une application standard


Principe du transformateur sans noyau
