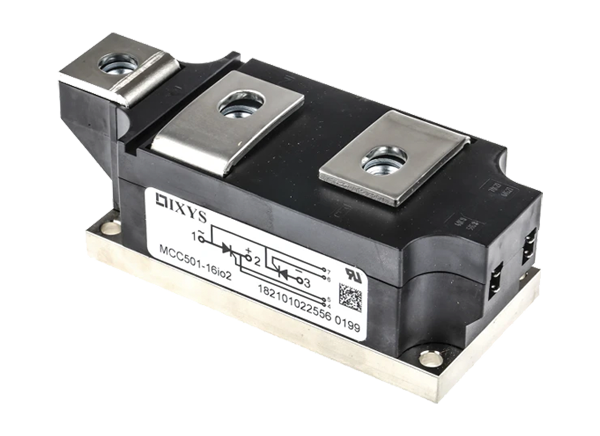

IXYS Modules thyristors doubles Mxx501
Les modules thyristors doubles Mxx501 d'IXYS utilisent une construction à contact à pression complète pour une fiabilité et des performances maximales au courant nominal. Cette série offre une tension d'arrêt de crête répétitive (VDRM) et une tension inverse de crête répétitive (VRRM) de 1200 V à 1800 V. Les autres caractéristiques comprennent une plage de température de fonctionnement de -40 °C à +125 °C, un courant à l'état passant moyen maximal de 503 A (TC = +85 °C) et un courant à l'état passant nominal RMS de 1195 A (TC = +55 °C).
Les modules thyristors doubles Mxx501 d'IXYS sont conçus pour répondre aux normes de l'industrie, ce qui les rend idéaux pour un large éventail d'applications.
Caractéristiques
- Construction à contact à pression complète
- Offre une fiabilité et des performances maximales à un courant nominal
- Conçu selon les normes de l'industrie
Caractéristiques techniques
- Tension d'arrêt de crête répétitive de 1200 V à 1800 V et tension inverse de crête répétitive
- Tension d'arrêt de crête non répétitive de 1300 V à 1900 V et tension inverse de crête non répétitive
- Plage de température de fonctionnement de -40 °C à +125 °C
- Courant à l'état passant moyen maximal de 503 A, TC = +85 °C
- Courant à l'état passant moyen maximal de 347 A, TC = +100 °C
- Courant à l'état passant nominal de 1195 A RMS, TC = +55 °C
- Courant à l'état passant 985 A CC, TC = +55 °C
Produits associés
IXYS Single & Dual Thyristor Modules
Single- or dual-thyristor modules with 800V-2200V repetitive peak reverse voltage, DCB technology.

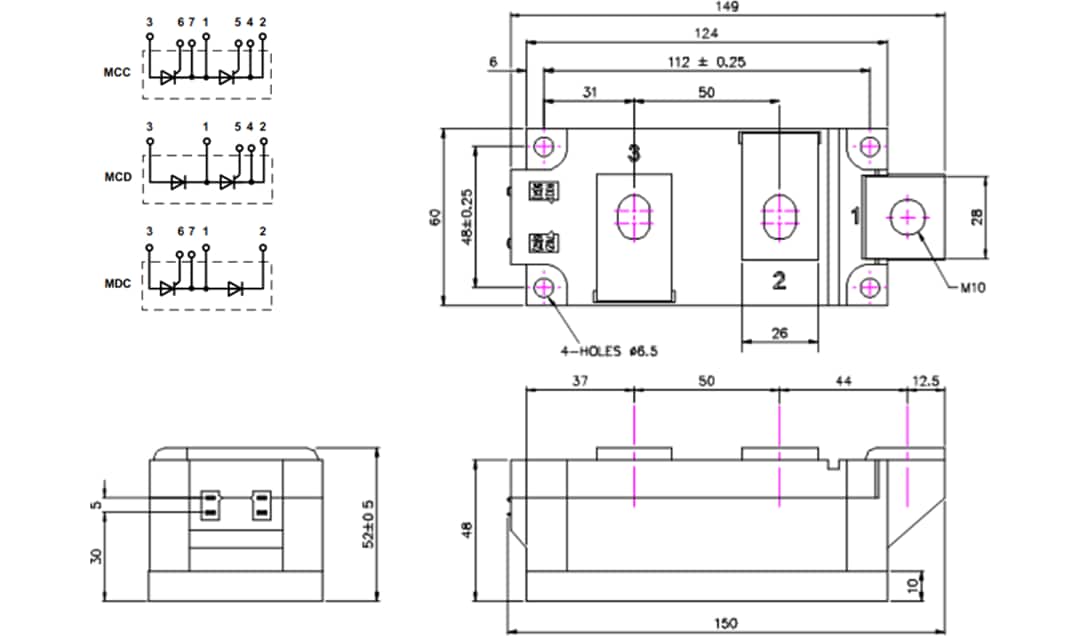

Schéma interne et tension
Profil du boîtier
Publié le: 2021-06-10
| Mis à jour le: 2022-03-11
