Lattice Semiconductor Carte de développement MachXO4™

La carte de développement Lattice Semiconductor MachXO4™ offre une plateforme polyvalente pour explorer et évaluer les capacités du FPGA MachXO4. Cette carte facilite le prototypage et les tests rapides, permettant ainsi aux ingénieurs d'accélérer le développement de conceptions personnalisées. Dotée du dispositif LFMXO4-110, la carte Lattice Semiconductor permet une évaluation facile des fonctionnalités de gestion du matériel. La carte améliore également la flexibilité de conception grâce à la prise en charge des connecteurs Arduino, Raspberry Pi, FX12, Versa et Aardvark.

Caractéristiques

  • Prend en charge le prototypage rapide et la validation de la conception
  • Permet d’explorer les capacités des CPLD MachXO4
  • Réseau embarqué de portes programmables sur site LFMXO4-110
  • Intègre L-ASC10 pour la détection et le contrôle analogiques (y compris la surveillance de la tension, du courant et de la température) jusqu’à 10 rails d’alimentation
  • Interface d'entrée/sortie à usage général (GPIO) avec les cartes Arduino et Raspberry Pi
  • Connexion USB-B pour la programmation du dispositif et l’Inter-IntegratedCircuit (I2C)
  • Mémoire flash intégrée - Mémoire flash SPI (Serial Peripheral Interface) de 16 Mbits, avec fonction de lecture quadruple
  • Commutateurs DIP à 4 positions, 4 boutons-poussoirs et 16 LED à des fins de démonstration
  • Support de programmation Lattice Radiant™
  • Sources d'horloge de référence multiples
  • 2 positions d'embase Hirose FX12-40 - pièces à ne pas installer (DNI)
  • Embase Aardvark (DNI)

Applications

  • Calcul
    • Serveurs de centres de données
    • Réseaux et stockage
    • Accélération matérielle
  • Communications
    • Commutateurs Ethernet et routeurs
    • Accès large bande
    • Unités radio
  • Électronique grand public
    • Écrans d'affichage
    • Caméras
    • Smartphones
  • Industrie
    • Contrôle de moteur
    • Dispositifs portables
    • Mesure et test
    • Contrôleurs logiques programmables
  • Automobile
    • Système d’aide à la conduite (ADAS)
    • Convertisseurs
    • Contrôle de moteur
    • Infoloisir
    • Gestion de batterie

Contenu du kit

  • Carte d'évaluation MachXO4 avec démo préchargée en bit
  • Câble USB pour programmation via PC (USB-A vers Mini-B)
  • Guide de démarrage rapide avec informations sur le téléchargement du logiciel Lattice Radiant

Ressources

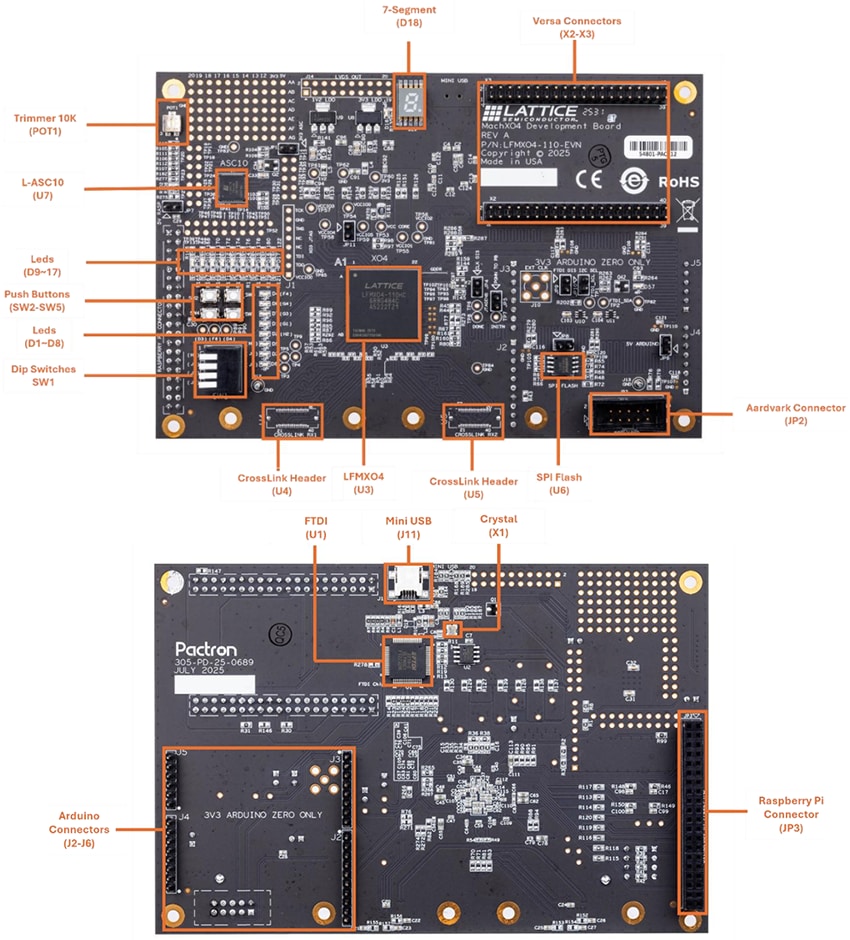

Présentation générale

Plan mécanique - Lattice Semiconductor Carte de développement MachXO4™

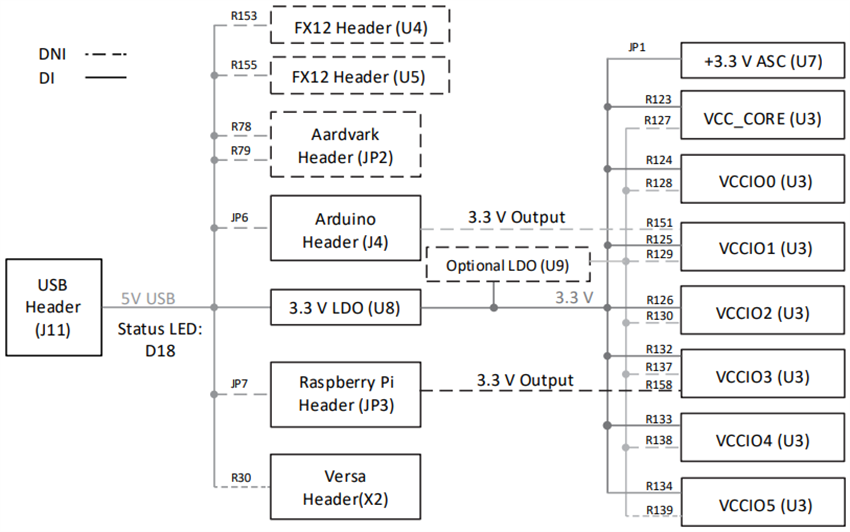

Alimentation électrique de la carte

Plan mécanique - Lattice Semiconductor Carte de développement MachXO4™
