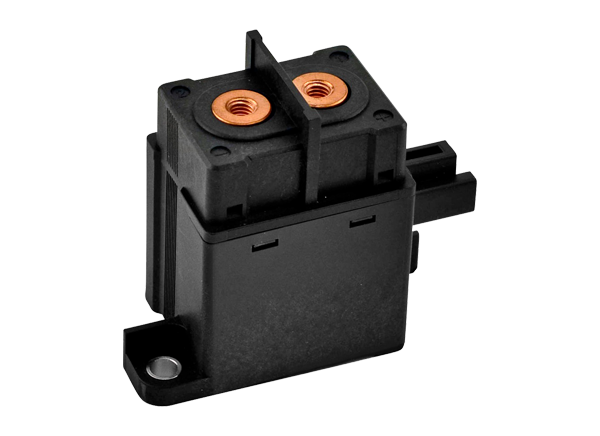

Littelfuse Relais de contacteur CC à courant élevé et tension élevée DCN
Les relais de contacteur CC à courant élevé DCN de Littelfuse permettent aux concepteurs d'intégrer une commutation de relais à haute tension dans une variété d'applications à courant élevé et haute tension. Les relais contacteurs DCN de Littelfuse offrent un transport continu de 30 A à 500 A et une tension nominale pouvant atteindre 1 800 V. La conception à soufflage magnétique d'arc dissipe tout arc entre les contacts dans une chambre à arc étanche remplie de gaz. L'économiseur de bobine réduit considérablement la puissance et le chauffage de la bobine avec une modulation de largeur d'impulsion du signal. Les applications comprennent les véhicules électriques (EV), les stations de chargement pour EV et les véhicules électriques hybrides (HEV), les chariots élévateurs électriques et bien plus encore.
Exemples d'applications EV
- Contacteur principal : utilisé dans les deux lignes (positive et négative) de la batterie de traction. Les contacteurs principaux connectent et débranchent la batterie de traction de l'ensemble du groupe motopropulseur électrique du véhicule.
- Contacteur de pré-charge : utilisé pour protéger les contacteurs principaux d'un courant d'appel excessif, un contacteur de pré-charge est utilisé avec une résistance de pré-charge pour charger les condensateurs de l'onduleur de puissance à un niveau standard de 90−98 % de la tension de la batterie.
- Contacteur de chargeur: utilisé pour établir une connexion entre le chargeur de batterie et la batterie de traction lorsque le véhicule est connecté à une station de chargement.
- Contacteurs auxiliaires : contrôle d'autres charges électriques dans le véhicule qui sont commandées par la batterie haute tension (par exemple, chauffage électrique, soufflerie, compresseur CA, compresseur pneumatique de frein, pompe de direction assistée, etc.).
Caractéristiques
- Conception à soufflage magnétique d'arc qui dissipe tout arc entre les contacts à l'intérieur d'une chambre à arc étanche remplie de gaz
- Économiseur de bobine qui réduit considérablement la puissance et le chauffage de la bobine avec une modulation de largeur d'impulsion de signal (PWM)
- Options de conception de contacts polarisés et non polarisés qui optimisent les performances en fonction de la polarité de charge du système électrique
Applications
- EV
- Stations de chargement EV / HEV
- Chariots élévateurs électriques
- Unités de déconnexion de batterie et systèmes de gestion
- Alimentation sans interruption
- Stockage des énergies renouvelables
Caractéristiques techniques
- Courant porteur continu de 30 A à 500 A
- Plage de températures de fonctionnement : de -40 à +85 °C
- Tension nominale jusqu'à 1 800 V
- Protection contre les infiltrations IP54 et IP67
