Littelfuse Barrette de diodes TVS SP00R6 (diodes SPA®)

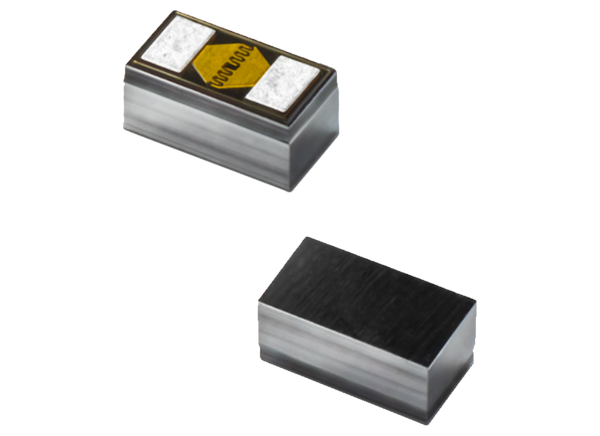

La barrette de diodes TVS SP00R6 (diode SPA®) de Littelfuse est conçue pour protéger les lignes de basses tensions de -0,3 V à +0,3 V et caractérisées par des tensions de claquage/allumage extrêmement faibles. Cette diode robuste absorbe en toute sécurité des pics ESD répétitifs supérieurs au niveau maximal spécifié dans la norme internationale CEI 61000-4-2 (niveau 4, décharge de contact de ±8 kV) sans perte de performance. Elle supporte également des transitoires électriques rapides (EFT) selon les normes CEI 61000-4-4. La barrette de diodes TVS SP00R6 de Littelfuse est fournie dans un boîtier 0201 peu encombrant, sans halogène ni plomb et conforme à la directive RoHS.
Caractéristiques
- ESD, CEI 61000-4-2, contact ±12, air ±15 kV
- EFT, CEI 61000-4-4, 30 A (5/50 ns)
- Tolérance de surtension de 3 A (8/20 μs telle que définie dans la norme CEI 61000-4-5, 2e édition)
- Faible capacité de < 0,2 pF (standard)
- Boîtier 0201 à encombrement réduit
- Sans halogène et sans plomb
- Conforme à la directive RoHS
Applications
- USB 3.x
- Thunderbolt 3.0
- Thunderbolt 4 ou 3
- USB4®
- USB 3.2 Gén. 2x2
- USB 3.2 Gén. 2
- PCI Express 6.0
Schéma de principe fonctionnel
