Littelfuse Réseau de diodes TVS discrètes bidirectionnelles SPA® SP1007
Le réseau de diodes TVS discrètes bidirectionnelles SPA® SP1007 de Littelfuse fournit aux équipements électroniques un haut niveau de protection DES (décharges électrostatiques). Le SP1007 est fabriqué à l'aide d'une technologie propriétaire d'avalanche au silicium adossé qui fournit une protection DES symétrique pour les lignes de données lorsque des signaux CA sont présents. Le composant absorbe en toute sécurité les amorces DES répétitives supérieures au niveau de contact maximal spécifié dans la norme internationale CEI 61000-4-2 (niveau 4, décharge par contact de ±8 kV) sans dégradation des performances.
Caractéristiques
- DES, CEI 61000-4-2, contact ±8 kV, air ±15 kV
- EFT, IEC 61000-4-4, 40 A (5/50 ns)
- Foudre, 2 A (8/20 tel que défini dans CEI 61000-4-5 2e édition)
- Faible capacité de 5 pF (standard à VR = 5 V)
- Faible courant de fuite de 0,1 μA à 5 V
- Soudable par refusion
- Boîtier SOD-882-2 qualifié AEC-Q101
- Niveau de sensibilité à l'humidité (MSL) 1
- Sans plomb, sans halogène et conforme à la directive RoHS
Applications
- Téléphones portables/smartphones
- Caméscopes
- Dispositifs médicaux portables
- Appareils photo numériques
- MP3/PMP
- Composants de navigation portables
- Tablettes
- Terminaux de point de vente (PDV)
Caractéristiques techniques
- Courant de crête maximal de 2,0 A
- Tension d'arrêt inverse maximale de 6,0 V
- Tension de rupture maximale de 9,5 V, 8,5 V standard
- Courant de fuite inverse maximal de 0,5 µA, 0,1 µA standard
- Résistance dynamique standard de 0,48 Ω
- Tension de serrage maximale de 50 V, 10 V à 12 V standard
- Capacité maximale de diode de 6 pF, 5 pF standard
- Plage de température de fonctionnement : -40 °C à +125 °C
- Cadre de fil pré-plaqué
- Fils en alliage de cuivre
- Matériau de substrat au silicium
- Matériau de corps du composé moulé UL 94V-0

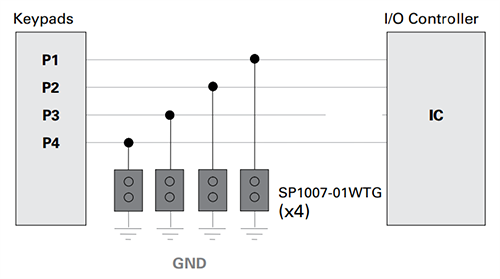

Exemple d'application
