MACOM Amplificateur de puissance MMIC GaN 30 W CMPA2735030S
L'amplificateur de puissance MMIC GaN de 2,7 GHz à 3,5 GHz 30 W CMPA2735030S de Wolfspeed est un circuit intégré monolithique micro-ondes (MMIC) basé sur un transistor à électrons à haute mobilité (HEMT). L'amplificateur au nitrure de gallium (GaN) offre d'excellents avantages par rapport au silicium ou à l'arséniure de gallium, notamment une tension de rupture plus élevée, une vitesse de dérive des électrons saturés plus élevée ainsi qu'une conductivité thermique plus élevée. En outre, les HEMT GaN disposent d'une densité de puissance plus élevée et des bandes passantes plus larges en comparaison avec des transistors au silicium ou à l'arséniure de gallium.
L'amplificateur de puissance MMIC GaN de 30 W CMPA2735030S de Wolfspeed dispose d'une conception d'amplificateur réactif à deux étages permettant une haute puissance et une efficacité accrue dans un boîtier QFN à montage en surface de 5 mm x 5 mm.
Caractéristiques
- Gain en petits signaux de 32 dB
- Fonctionnement à un maximum de 50 V
- Tension de rupture élevée
- Fonctionnement à haute température
- Taille totale du produit 5 mm x 5 mm
Applications
- Amplificateurs radar à impulsion
- Civil
- Militaire
Tableau des caractéristiques techniques

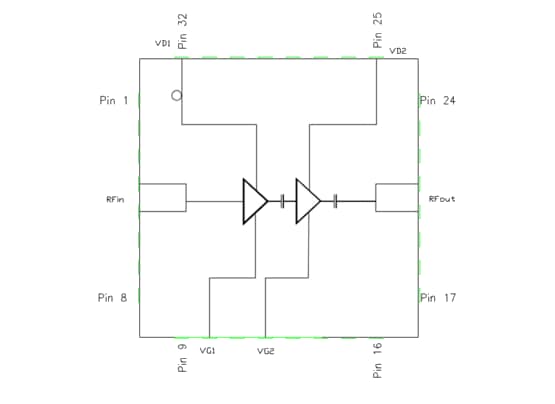

Schéma d'application
Outils de développement
MACOM Carte d'évaluation CMPA2735030S-AMP1
Conçue pour évaluer l'amplificateur de puissance MMIC GaN de 2,7 GHz à 3,5 GHz 30 W CMPA2735030S.
Publié le: 2021-09-10
| Mis à jour le: 2024-01-17
