Microchip Technology SRAM série 23LCV512 / 23LCV1024
Les modèles 23LCV512 et 23LCV1024 Microchip sont des dispositifs de SRAM série de 512 ko et 1 Mo accessibles à partir d'un simple bus série compatible SPI. Ces dispositifs de SRAM Microchip acceptent un nombre illimité de lectures et d'écritures dans la zone de mémoire et la sauvegarde de données via une batterie/pile bouton externe connectée à VBAT. Les signaux de bus requis sont une entrée d'horloge plus des lignes séparées d'entrée et de sortie de données. L'accès au dispositif est contrôlé par une entrée de sélection de puce. En outre, le mode SDI (Serial Dual Interface, double interface série) est compatible si une application nécessite des transferts de données plus rapides.
Caractéristiques
- 23LCV512
- SPI-compatible Bus Interface - 20MHz Clock rate (SPI/SDI Mode)
- Low-Power CMOS Technology:
- Read Current: 3mA at 3.6V, 20MHz
- Standby Current: 4uA Max. at +85°C
- Unlimited read and write cycles
- Zero write time
- 64K x 8-bit organization - 32 Byte Page
- Battery-backed SRAM Support via Vbat Pin - Automatic switchover to Vbat
- Sequential Mode reads and writes
- High Reliability
- Temperature Ranges Supported: -40°C to +85°C
- Pb-Free and RoHS Compliant, Halogen Free
- 8 Lead SOIC, TSSOP, and PDIP Packages
- 23LCV1024
- SPI-compatible Bus Interface - 20MHz Clock rate (SPI/SDI Mode)
- Low-Power CMOS Technology:
- Read Current: 3mA at 3.6V, 20MHz
- Standby Current: 4uA Max. at +85°C
- Unlimited read and write cycles
- Zero write time
- 128K x 8-bit organization - 32 Byte Page
- Battery-backed SRAM Support via Vbat Pin - Automatic switchover to Vbat
- Sequential Mode reads and writes
- High Reliability
- Temperature Ranges Supported: -40°C to +85°C
- Pb-Free and RoHS Compliant, Halogen Free
- 8 Lead SOIC, TSSOP, and PDIP Packages

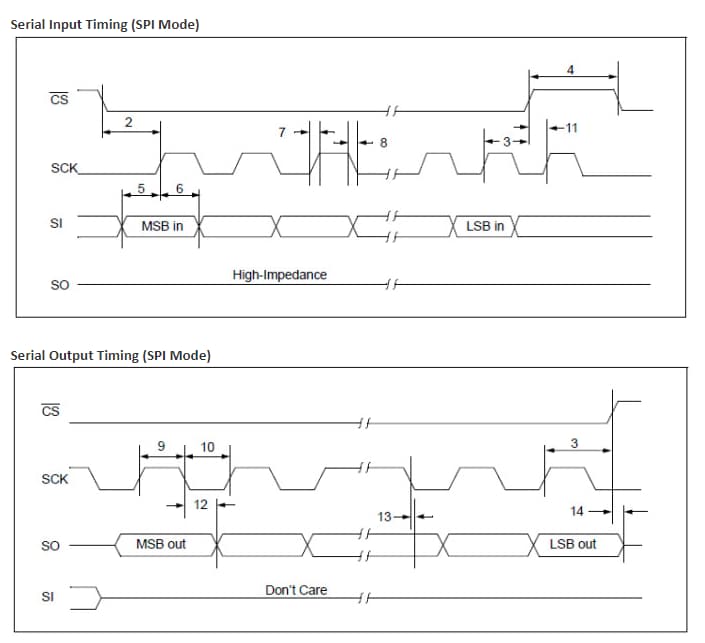

SPI Timing
