Microchip Technology EEPROM série SPI 4 Mo 25CSM04
Les EEPROM série SPI 4 Mo 25CSM04 de Microchip sont fournis avec une interface périphérique série (SPI) et sont capables de fonctionner sur une large plage de tension (de 2,5 V à 5,5 V). Chaque composant est organisé en un bloc de 524 288 octets de 8 bits chacun (512 Ko). Il comprend un registre de sécurité avec un numéro de série unique de 128 bits et une page d’identification verrouillable programmable par l’utilisateur de 256 octets (2 048 bits), un ECC intégré et un schéma de protection en écriture configurable pour tous les octets. Le 25CSM04 de Microchip est optimisé pour une utilisation dans l’électronique grand public, l’industrie et les applications médicales où un stockage de mémoire non volatile fiable et fiable est essentiel et est conditionné en options d’achat SOIC, DFN et WLCSP.
Caractéristiques
- 524 288 x 8 bits ; taille de page de 256 octets
- Lectures d'octets ou séquentielles ; écritures d'octets ou de pages
- Cycle d'écriture auto-temporisé (5 ms maximum)
- Registre de sécurité doté d'un numéro de série 128 bits préprogrammé et d'une page d'identification verrouillable programmable par l'utilisateur de 256 octets
- Logique de code de correction d'erreur (ECC) intégrée avec bit d'état ECC via le registre STATUS
- Prise en charge de l'identifiant de lecture du fabricant JEDEC(R) SPI
- Fréquence d’horloge haut débit de 8 MHz à VCC > 3,0 V ; 5 MHz à VCC > 2,5 V
- Mode de protection en écriture hérité avec une protection de quart, demi ou réseau complet
- Mode de protection en écriture logicielle amélioré avec partitions définissables par l’utilisateur et chaque partition paramétrable avec un comportement de protection unique
- Courant d’écriture de 3,0 mA à 5 V
- Courant de lecture de 3,0 mA à 5 V
- Courant de veille de 1,0 μA à 2,5 V
- Plus d'un million de cycles d'effacement/écriture
- Rétention des données > 100 ans
- Protection ESD > 4 000 V

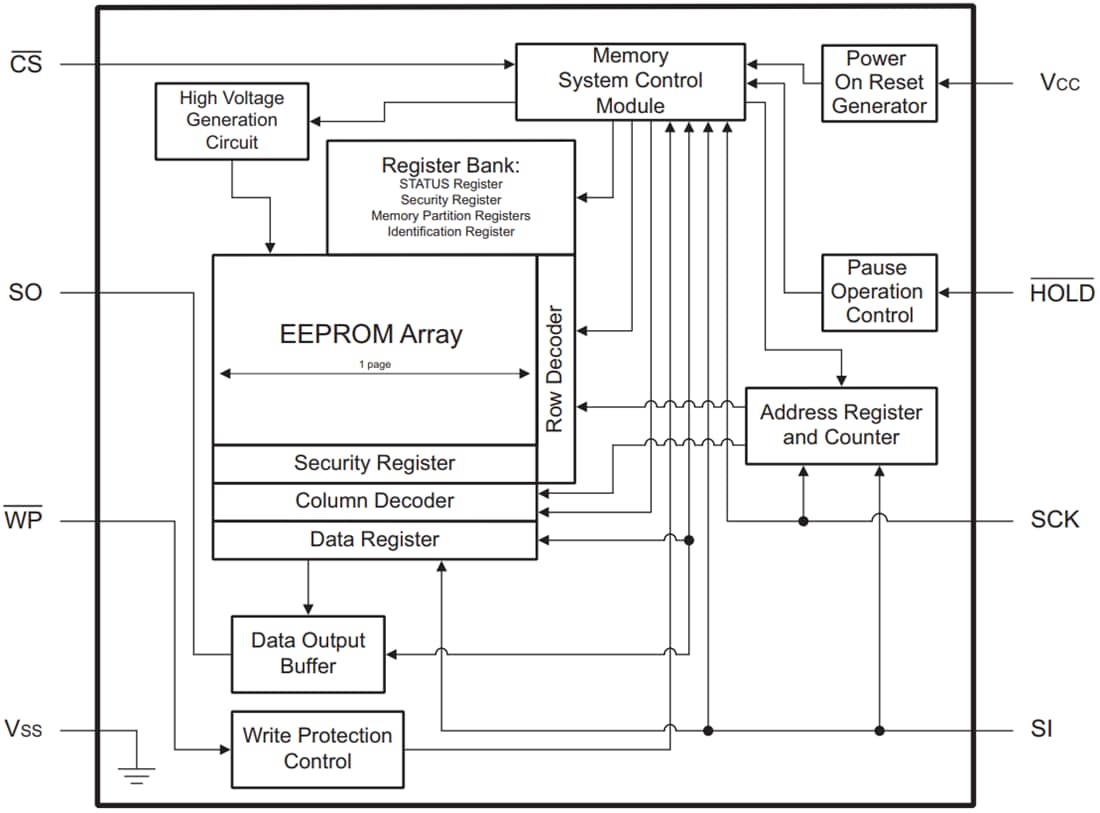

Schéma fonctionnel
