Microchip Technology Carte d'évaluation HV56020/22 (ADM00924)
La carte d'évaluation HV56020/22 (ADM00924) de Microchip Technology est une plateforme de démonstration et de développement pour les amplificateurs opérationnels doubles à haute tension HV56020 et HV56022. Les HV56020 et HV56022 sont des solutions de pilotes conçues pour les applications tactiles. Le HV56020 est un module multi-puces (MCM) intégrant des amplificateurs opérationnels, un convertisseur CC-CC et un MOSFET de puissance. Les amplificateurs opérationnels sont conçus pour piloter des actionneurs piézo tactiles à 225 V avec un courant source/dissipateur minimal de 40 mA. Le contrôleur CC-CC, le MOSFET de puissance et un transformateur externe génèrent l'alimentation en tension à l'aide d'une configuration flyback non isolée. Le HV56022 est constitué de deux amplificateurs opérationnels à haute tension avec un courant de crête minimal de 40 A et une tension de commande maximale de 225 V. Le dispositif est conçu pour être utilisé avec le HV56020 pour augmenter le nombre de canaux.
La carte d'évaluation HV56020/22 de Microchip Technology comprend à la fois les HV56020 et HV56022 et un microcontrôleur (MCU) 32 bits, deux convertisseurs numérique-analogique (CNA) 12 bits, un module BLUETOOTH® et des circuits intégrés de gestion de l'alimentation. La carte d'évaluation se connecte à un port USB disponible sur un PC Microsoft Windows. Une interface utilisateur graphique (GUI) facile à utiliser permet à l'utilisateur de transmettre des données via USB à l'aide de fichiers de données en direct ou stockés, avec prise en charge des deux types de fichiers .csv et .wav. La carte d'évaluation peut transférer des données vers un smartphone à l'aide d'une application Android™ via Bluetooth.
Caractéristiques
- Conception de référence de pilote tactile 4 canaux
- 4 sorties haute tension
- Tension de fonctionnement maximale 225 V
- Alimentation simple de 2,7 V à 5,5 V
- Prend en charge le fonctionnement d'une seule batterie Li-Ion
- Circuit de charge de batterie
- Interface graphique basée sur Windows
- Application Android
- Communication Bluetooth
- Prise en charge des données de forme d'onde en direct ou stockées
- Prend en charge les formats de fichiers .csv et .wav
- Connecteur pour 3 boutons tactiles capacitifs
- Quatre amplificateurs opérationnels à haute tension
- Mémoire Flash série SPI 4 Mbits
- Composants clés
- Double amplificateur opérationnel haute tension HV56020 avec convertisseur Boost et MOSFET de puissance
- Double amplificateur opérationnel haute tension HV56022
- MCU 32 bits Arm® Cortex®-M0+ SAM D21
- Double convertisseur numérique-analogique à 12 bits avec interface SPI MCP48FEB22
- Module Bluetooth Low Energy RN4871
- Contrôleur de gestion de charge Li-Ion à simple cellule MCP73830
- Mémoire Flash série SPI 4 Mbits SST25PF040C
- Régulateur linéaire LDO à IQ ultra-faible 300 mA MCP1812
- LDO d'atténuation d'ondulation basse fréquence 500 mA MIC94325
Équipement nécessaire
- Une batterie Li-Ion à une seule cellule ; 500 mAh ou plus
- Un ordinateur personnel avec Microsoft Windows 10 ou version ultérieure
- Smartphone ou tablette Android compatible BLE
- Un oscilloscope pour observer les formes d'onde et mesurer les paramètres électriques
- Charges tactiles de 0,22 pF ou charges de capacité équivalentes

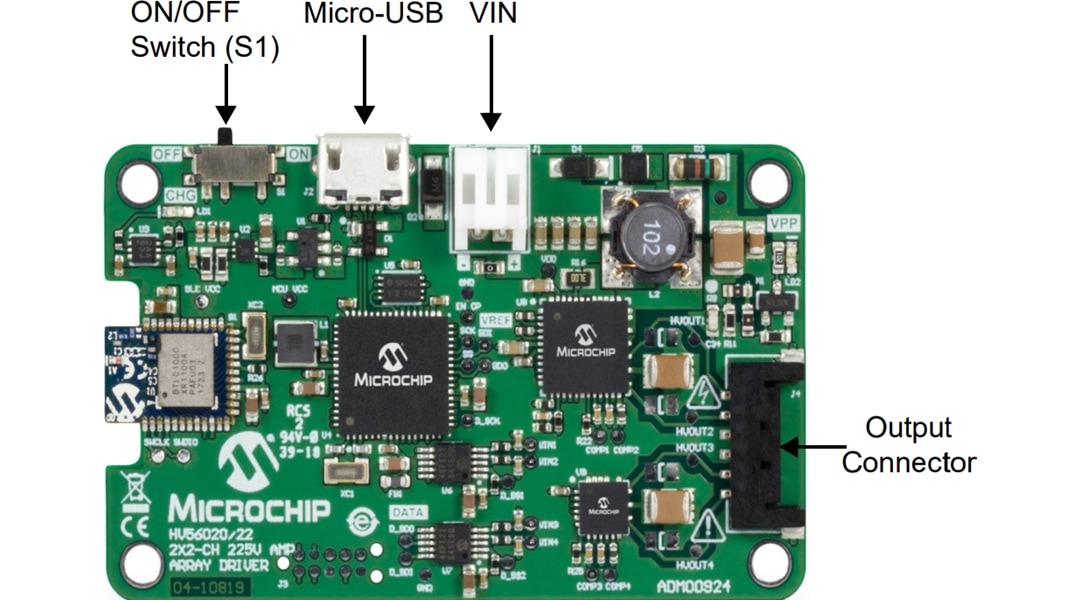

Configuration de la carte
Schéma fonctionnel
