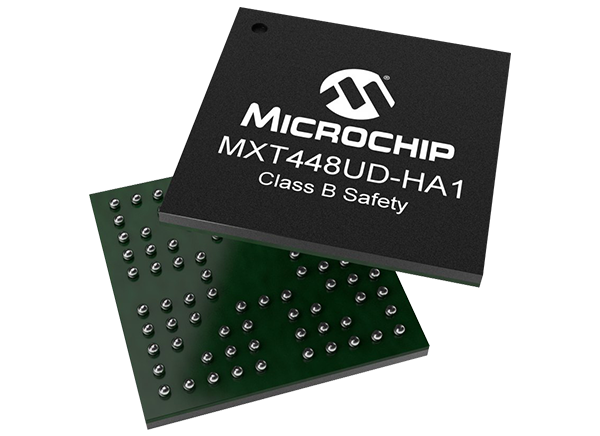

Microchip Technology Contrôleur tactile maXTouch® ATMXT448UD
Le contrôleur tactile maXTouch ATMXT448UD® de Microchip Technology est optimisé pour les écrans d'affichage jusqu'à 8,3 pouces utilisés sur le marché des appareils électroménagers où la sécurité fonctionnelle est nécessaire. Ce composant est certifié CEI/UL 60730 classe B et présente des caractéristiques de sécurité uniques qui permettent l'arrêt du système via un bouton de fonction intuitif sur un écran tactile, supprimant la nécessité d'un bouton d'arrêt ou d'annulation certifié de sécurité externe et d'un microcontrôleur associé (MCU). L'ATMXT448UD permet à un appareil de détecter les défaillances liées à l'écran tactile et d'éteindre automatiquement l'appareil par le biais de diverses fonctions d'autotest.
Le contrôleur tactile maXTouch ATMXT448UD intègre une détection tactile différentielle propriétaire, offrant une immunité au bruit inégalée assurant des performances tactiles supérieures même dans les environnements difficiles. Le dispositif permet la détection et le suivi du toucher multi-doigts avec port de gants épais à travers une grande variété de matériaux et d'épaisseurs de superposition, même en présence d'humidité, d'eau et même d'eau de mer. Associées à une vitesse d'acquisition élevée, ces caractéristiques fournissent une solution tactile rapide, précise et fiable. Le contrôleur ATMXT448UD intègre également des fonctions de diagnostic, qui surveillent en permanence l'intégrité du système tactile.
Le contrôleur tactile maXTouch ATMXT640UD de Microchip Technology est disponible en boîtier UFBGA-88 de 6,0 mm x 6,0 mm et dispose d'une plage de température de fonctionnement de -40 °C à +105 °C.
Caractéristiques
- Sécurité fonctionnelle
- Prise en charge UL/CEI 60730 classe B
- Auto-diagnostic à la mise sous tension et sous forme de tests périodiques pendant le fonctionnement
- Sortie de signal de pulsation (sous tension) vers l'hôte
- Technologie de détection adaptative maXTouch
- Jusqu'à 32 lignes X (transmission) et 20 lignes Y (réception) pour une utilisation avec un écran tactile et/ou une matrice critique
- Un maximum de 448 nœuds peut être affecté au capteur tactile
- Taille de l'écran tactile de 8,3 po (rapport d'aspect 16:9), en supposant un pas d'électrode de capteur de 6,5 mm. D'autres tailles sont possibles avec différents pas d'électrodes et un matériau de capteur approprié
- Clés
- Jusqu'à 32 nœuds peuvent être attribués en tant que touches de capteur de capacité mutuelle en plus de l'écran tactile, défini comme une matrice de touches (sous réserve de la disponibilité des lignes X et Y et d'autres configurations).
- Prise en charge de jusqu'à 3 touches génériques de capacité mutuelle comme alternative à la matrice de touches tactiles (sous réserve d'autres configurations).
- La technologie de suppression des touches adjacentes (AKS) est prise en charge pour la prévention des fausses touches tactiles
- Technologie Touch Sensor (capteur tactile)
- Prise en charge discrète/hors cellule, notamment des capteurs à film de verre et de PET
- Prise en charge d'écran tactile/sur cellule comprenant TFT, LCD (ITPS, IPS) et OLED
- Synchronisation avec la capacité de minutage de rafraîchissement de l'écran
- Prise en charge des modèles de capteurs standard (par exemple, Diamond) et propriétaires
- Matériau et conception du panneau avant
- Fonctionne avec le PET ou le verre, y compris les profils courbes (configuration et empilement devant être approuvés par Microchip ou un partenaire de module de capteur tactile homologué Microchip).
- Verre de 10,0 mm (ou PMMA de 5,0 mm) avec un doigt nu (selon la taille du capteur, la taille du toucher, la configuration et l'empilement)
- Verre de 6,0 mm (ou PMMA de 3,0 mm) avec gants multi-doigts de 5 mm (équivalent PMMA de 2,7 mm) (selon la taille du capteur, la taille du toucher, la configuration et l'empilement)
- Prise en charge des conceptions de capteurs non rectangulaires (par exemple, circulaires, arrondis ou avec découpes)
- Magasin de données
- Jusqu'à 64 octets de données utilisateur personnalisées (pas de vérification CRC)
- Économies d'énergie
- Délai d'expiration programmable pour la transition automatique de l'état actif à l'état inactif
- Détection analogique en pipeline et traitement numérique pour optimiser l'efficacité énergétique du système
- Algorithmes améliorés
- Algorithmes de flexion de l'objectif pour éliminer le bruit de l'écran
- Algorithmes de suppression de la fonction tactile pour éliminer les touchers importants non intentionnels, comme la paume
- Performances tactiles
- Compensation de l'humidité/l'eau
- Pas de faux toucher avec condensation ou gouttes d'eau jusqu'à 22,0 mm de diamètre
- Suivi d'un doigt avec condensation ou gouttes d'eau jusqu'à 22,0 mm de diamètre
- Mesures de capacités mutuelles et d'auto-capacité prises en charge pour une détection tactile robuste
- Mesures de capacités mutuelles P2P prises en charge pour la détection multi-tactile ultra-sensible
- Technologie de suppression du bruit pour éliminer le bruit ambiant et le bruit de la ligne d'alimentation
- Jusqu'à 240 VPP entre les formes d'onde sinusoïdales à 1 Hz et 1 kHz (sans touchers)
- Immunité au bruit conduit (fonctionnement tactile normal) CEI 61000-4-6, 10 Vrms, classe A
- Prise en charge de stylet
- Prend en charge le stylet passif avec un diamètre de contact de 1,5 mm, en fonction de la configuration, de l'empilement et de la conception du capteur.
- Fréquence de rafale
- Sélection de fréquence de rafale de transmission flexible et dynamique pour réduire les perturbations CEM
- Forme d'onde de transmission configurable pour réduire les émissions
- Vitesse de balayage
- Débit de rapport standard pour dix touches ≥90 Hz (sous réserve de configuration)
- Latence initiale de toucher <25 ms pour le premier toucher à partir du mode inactif (sous réserve de configuration)
- Configurable pour permettre l'optimisation de la puissance et de la vitesse
- Compensation de l'humidité/l'eau
- Gestes sur puce
- Signale les gestes à un toucher et deux touchers
- Interfaces d'application
- Interface client I2C pour la communication principale avec l'appareil, avec prise en charge du mode standard (jusqu'à 100 kHz), du mode rapide (jusqu'à 400 kHz), du mode rapide plus (jusqu'à 1 MHz), du mode haut débit (jusqu'à 4 MHz)
- Interface SPI secondaire optionnelle pour messagerie séparée (jusqu'à 8 MHz)
- Deux interruptions séparées pour indiquer quand les messages sont disponibles sur les interfaces correspondantes
- Interface supplémentaire de débogage de matériel pour lire les données brutes à des fins de réglage et de débogage
- Alimentation
- Numérique (VDD) 3 V en nominal
- E/S numériques (VDDIO) 3 V en nominal
- Valeur nominale analogique (AVDD) 3 V
- Entraînement de ligne X interne haute tension (XVDD) 6 V ou 9,9 V avec pompe de tension interne
- Caractéristiques physiques
- Plage de températures de fonctionnement de -40 °C à +105 °C
- Boîtier UFBGA-88 de 6,0 mm x 6,0 mm x 0,6 mm ; pas de 0,5 mm
Applications
- Interface IHM pour conceptions industrielles, électroménagères ou médicales
- Applications nécessitant une sécurité fonctionnelle UL/CEI 60730 de classe B
Produits associés
Microchip Technology Contrôleur tactile maXTouch® ATMXT640UD
Optimisé pour les panneaux d'affichage jusqu'à 9,7 po ; variantes avec caractéristiques de sécurité fonctionnelle disponibles.

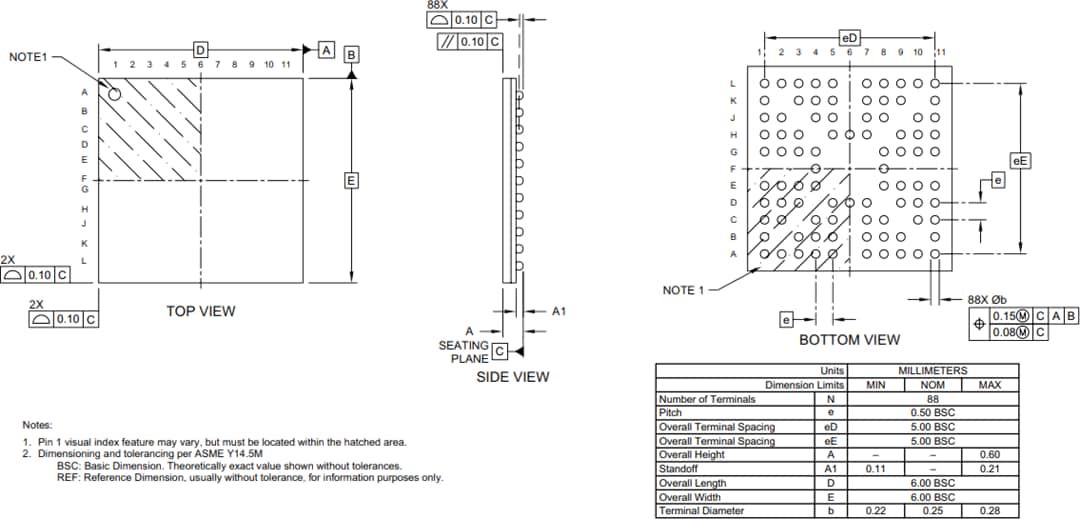

Profil de boîtier
